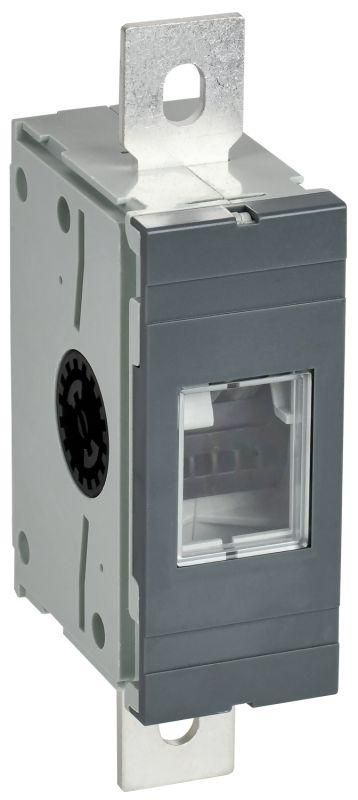

Полюс силовой ВРК KARAT 630А, 690В, 38кА IEK (ИЭК) KA-VR10D-SP-0630

Силовой ВРК 630А - это дополнительный полюс для выключателя-разъединителя серии KARAT от IEK, предназначенный для расширения возможностей коммутации силовых цепей. Артикул ka-vr10d-sp-0630 позволяет легко интегрировать этот элемент в существующую систему управления мощными нагрузками.

Назначение и область применения

Силовой ВРК 630А используется для увеличения числа полюсов выключателя-разъединителя KARAT IEK. Он применяется там, где требуется коммутировать более трех фаз или организовать дополнительную изоляцию в силовой цепи. Подходит для установки в щитах управления на производствах, в энергообъектах и на транспорте, где используются высокие токовые нагрузки до 630 А.

Технические характеристики

• Номинальный ток: 630 А
• Тип устройства: дополнительный полюс для выключателя-разъединителя
• Совместим с сериями KARAT IEK
• Максимальная рабочая температура: соответствует требованиям серии KARAT (до +40 C)
• Степень защиты: IP54 (по аналогии с основным устройством серии KARAT)

Совместимость и монтаж

Силовой ВРК 630А устанавливается исключительно на выключатель-разъединитель KARAT IEK того же типоразмера. Монтаж выполняется механически - путём защёлкивания на направляющие шины основного аппарата. Для работы необходимо соблюдать последовательность сборки: сначала устанавливаются основной модуль, затем - дополнительные полюса. Нельзя использовать с другими брэндами или сериями, даже если они имеют внешнее сходство.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов коммутационных. Применяется в соответствии с правилами ПУЭ для оборудования напряжением до 1000 В переменного тока. Все контакты выполнены из медных сплавов с серебряными контактными пластинами - обеспечивают надёжность при многократных операциях включения/отключения.

Преимущества

• Позволяет модернизировать уже установленные выключатели-разъединители без замены всего аппарата
• Обеспечивает гальваническую изоляцию между полюсами
• Легко заменяемый компонент - снижает время ремонта и затраты на обслуживание
• Выдерживает длительные перегрузки благодаря термостабильной конструкции

Ограничения применения

• Не предназначен для автоматического отключения - работает только вручную
• Не совместим с выключателями других серий, даже от IEK (например, с VIKO или PROFI)
• Не рекомендован для частых операций (более 10–15 раз в час) - риск нагрева контактов
• Не допускается использование вне закрытых щитов - требует защиты от внешних воздействий

Примеры использования

• Подключение трёхфазного двигателя с дополнительным контуром заземления через четвёртый полюс
• Раздельное управление двумя параллельными линиями питания одного станка
• Добавление автономного отключающего участка в цепь конвейера для безопасного техобслуживания

Практические советы

• Перед установкой проверьте соответствие номинала основного выключателя и ВРК - оба должны быть 630 А
• При сборке используйте только оригинальные крепёжные элементы от IEK - сторонние детали могут нарушить герметичность и контакт
• После монтажа проведите контрольное включение без нагрузки - убедитесь, что все полюса срабатывают одновременно
• Не забудьте указать наличие дополнительного полюса в схеме и документации объекта - это важно для будущего обслуживания
