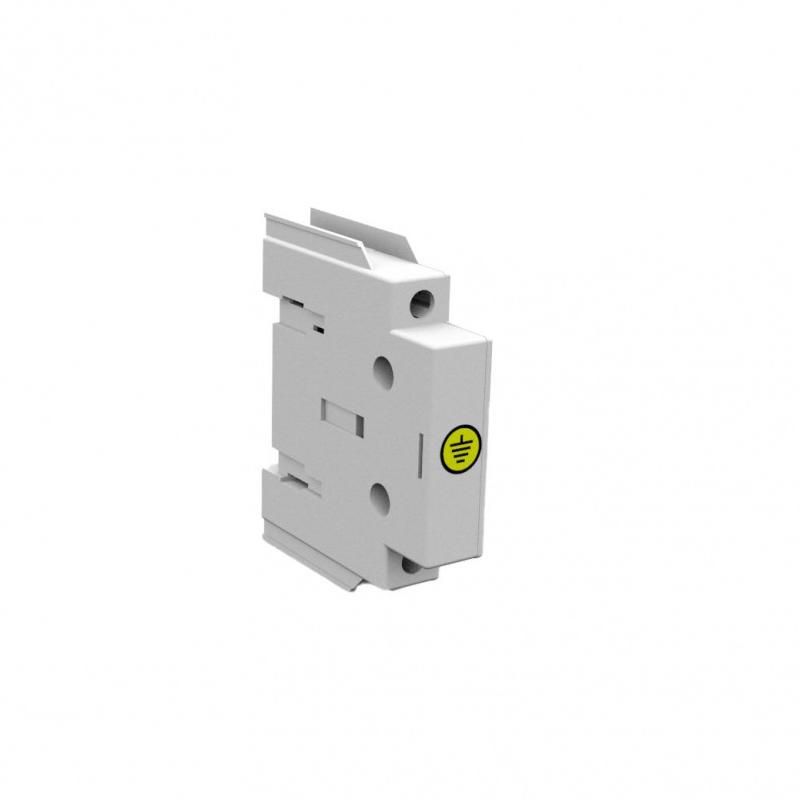

Полюс заземления OptiSwitch DI-16-63 | 332106 КЭАЗ

Полюс заземления OptiSwitch DI-16-63 - это компонент для создания надёжного контура заземления в коммутационных устройствах серии OptiSwitch DI. Применяется совместно с выключателями-разъединителями КЭАЗ на ток до 63 А, обеспечивает безопасное отключение оборудования при обслуживании и аварийных ситуациях.

Назначение и область применения

Полюс заземления OptiSwitch DI-16-63 используется для физического замыкания фазных проводников на землю при отключении цепи. Это необходимо для безопасности персонала во время техобслуживания, ремонта или проверки оборудования. Устанавливается в распределительных щитах, на станках, в системах дистанционного управления и вводных щитах жилых домов. Подходит для работы с плоской шиной, что упрощает сборку силовой части.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительный рабочий ток до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на использование в сетях переменного тока до 690 В;
• Количество полюсов: 1 - один контакт для одного фазного провода; для трёхфазных систем требуется три таких элемента;
• Тип подключения: винтовое - надёжное механическое соединение с помощью болтов, подходящее для медных шин и кабелей;
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и долговечность;
• Модульное исполнение: да - позволяет установить в стандартный DIN-рейку 35 мм;
• Материал корпуса: пластик с классом воспламеняемости V0 - самозагасающий, не распространяет горение;
• Степень защиты IP40 - защищён от твёрдых предметов больше 1 мм, но не от воды;
• Резьба: метрическая - типичная для крепления винтов M4–M8 в промышленной аппаратуре;
• Форма: прямоугольная - оптимальна для плотной укладки в щите;
• Гарантия: 60 месяцев - подтверждает высокую надёжность производства КЭАЗ.

Совместимость и монтаж

Полюс заземления OptiSwitch DI-16-63 совместим исключительно с выключателями-разъединителями серии OptiSwitch DI (ток 16–63 А). Монтируется на DIN-рейку рядом с основным устройством. Для подключения используется плоская медная шина - её толщина должна соответствовать рекомендациям производителя. Винтовые зажимы затягиваются усилием 1,5–2 Нм - избыточный момент повредит контакт. Не допускается установка в условиях повышенной влажности или на открытом воздухе - IP40 не обеспечивает защиту от брызг и пыли в достаточной степени.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Класс воспламеняемости V0 гарантирует, что материал корпуса не будет поддерживать горение после удаления источника огня. Применение в соответствии с инструкцией снижает риск поражения током при проведении ремонтных работ.

Преимущества

• Универсальность: один полюс можно использовать в одно-, двух- и трёхфазных схемах;
• Простота монтажа: модульная форма легко фиксируется на рейке и подключается к шине;
• Высокая надёжность контакта благодаря медному контакту и качественной затяжке винтов;
• Долгий срок службы: гарантированные 5 лет эксплуатации при соблюдении условий;
• Совместимость с продукцией КЭАЗ - позволяет собирать единые системы без адаптеров.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока до 690 В;
• Не подходит для сред с агрессивными газами, паром или химическими веществами - пластиковый корпус не устойчив к воздействию;
• Запрещено использовать вне закрытых щитов - степень защиты IP40 недостаточна для открытой установки;
• Не является самостоятельным выключателем - работает только в составе комплексного устройства OptiSwitch DI.

Примеры использования

• Щитовая автоматика в частном доме: заземление всех фаз перед отключением вводного автомата;
• Цеховое оборудование: обеспечение безопасного доступа к станкам при плановом ТО;
• Распределительные пункты: заземление линии перед работой на участке с несколькими потребителями;
• Системы резервирования питания: заземление отключаемой линии перед переключением на резервный источник.

Практические советы

• Перед монтажом проверьте соответствие толщины плоской шины - она должна входить в зажим без усилия, но не болтаться;
• Используйте только медные шины или кабели с медными наконечниками - алюминий вызывает окисление и нагрев;
• При сборке щита располагайте полюса заземления OptiSwitch DI-16-63 сразу после выключателя-разъединителя - так легче контролировать целостность цепи;
• Обязательно пометьте заземляющие проводники цветом желто-зелёный - это требование ПУЭ;
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибраций (станки, насосы).
