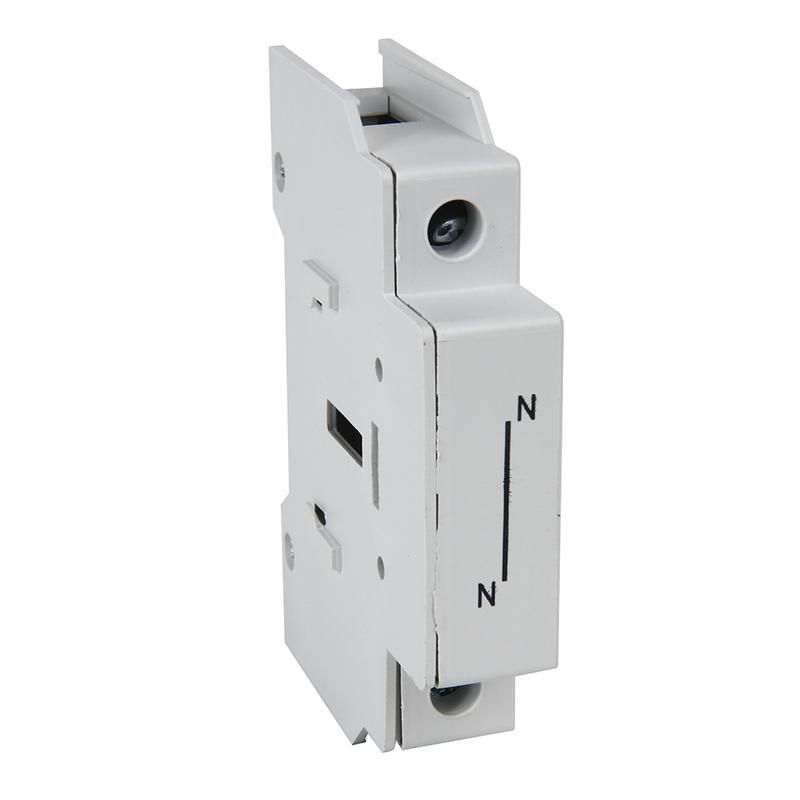

Полюс нейтрали OptiSwitch DI-16-63, 63А, 690В, 1 полюс КЭАЗ (Курский электроаппаратный завод) 332104

Полюс нейтрали OptiSwitch DI-16-63 - это однополюсный компонент для сборки нулевых шин в распределительных щитах, совместимый с выключателями-разъединителями КЭАЗ OptiSwitch DI на ток до 63 А. Он позволяет безопасно коммутировать нейтральный проводник в системах с напряжением до 690 В, сохраняя целостность цепи при отключении фаз.

Назначение и область применения

Полюс нейтрали OptiSwitch DI-16-63 используется исключительно в составе модульных распределительных устройств, где требуется надёжное и изолированное подключение нейтрального провода. Применяется вместе с выключателями-разъединителями OptiSwitch DI для создания полноценных щитов автоматического и ручного управления питанием. Подходит для установки в промышленных, жилищных и коммерческих щитах - от станций управления до квартирных распределительных щитков.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в трёхфазных сетях высокого напряжения, включая промышленные системы;
• Количество полюсов: 1 - предназначен только для нейтрального проводника, не заменяет фазные автоматы;
• Тип подключения: винтовое - зажимы позволяют закрепить проводники сечением до 25 мм2 (по стандарту для тока 63 А);
• Модульное исполнение: да - устанавливается на DIN-рейку шириной 18 мм, совместимо с другими элементами OptiSwitch DI;
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Материал корпуса: пластик класса V0 - самозатухающий, не распространяет горение;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для влажных сред;
• Форма: прямоугольная - оптимизирована для плотной укладки в щите;
• Гарантийный срок: 60 месяцев - подтверждает надёжность конструкции и материалов.

Совместимость и монтаж

Полюс нейтрали OptiSwitch DI-16-63 совместим только с выключателями-разъединителями серии OptiSwitch DI (ток 16–125 А) и требует установки на ту же DIN-рейку. Для подключения используйте плоскую медную шину - она должна соответствовать габаритам контактной площадки. Монтаж выполняется после установки основного аппарата. Винтовые зажимы затягиваются отверткой с плоским лезвием - усилие не должно превышать норму, указанную в руководстве КЭАЗ. Не допускается использование с другими сериями выключателей, даже если они имеют аналогичный ток.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Материал корпуса имеет класс воспламеняемости V0 - при возгорании он самостоятельно гаснет. Степень защиты IP20 гарантирует безопасность при работе внутри закрытых щитов, но не защищает от брызг воды или пыли. Установка вне щита или в условиях повышенной влажности запрещена.

Преимущества

• Унифицированная система - легко интегрируется в уже собранные щиты с OptiSwitch DI;
• Высокая теплопроводность меди снижает риск нагрева при длительной нагрузке;
• Пластиковый корпус с классом V0 повышает пожаробезопасность всей сборки;
• Чётко очерченная форма и фиксация на DIN-рейке обеспечивают аккуратный и компактный монтаж;
• Длительная гарантия (5 лет) свидетельствует о стабильности качества производства КЭАЗ.

Ограничения применения

• Не применяется как самостоятельный выключатель - только как дополнительный полюс в составе системы;
• Не подходит для переменного тока выше 690 В или частоты выше 50/60 Гц - не проверено на другие режимы;
• Запрещена установка в открытых, влажных или пыльных помещениях - IP20 недостаточно для таких условий;
• Не совместим с выключателями других брендов, даже при одинаковом токе - отличаются механические и электрические интерфейсы;
• Не предназначен для работы с токами выше 63 А - возможен перегрев и выход из строя.

Примеры использования

• Щитовая группа в производственном цехе: OptiSwitch DI-63 + Полюс нейтрали OptiSwitch DI-16-63 - для отключения всего участка линии;
• Распределительный щит многоквартирного дома: комбинация с вводными автоматами для выделения нейтрали перед счетчиками;
• Коттеджный щит: обеспечение отдельного нулевого вывода при использовании реверсивного выключателя для резервного питания;
• Оборудование с ЧПУ: точное отключение нейтрали при плановой остановке станка без потери заземления.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - для 63 А рекомендовано минимум 16 мм2 меди;
• Не забывайте использовать плоскую шину - обычные провода плохо фиксируются и могут ослабнуть при вибрации;
• При сборке щита располагайте полюс нейтрали рядом с соответствующим выключателем - так легче диагностировать и обслуживать;
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибрации или температурных колебаний;
• Не смешивайте компоненты OptiSwitch DI с продукцией других производителей - даже если внешне похожи, различаются механизмы фиксации и электрические параметры.
