Полюс четвертый OptiSwitch DI-80-125 | 332093 КЭАЗ

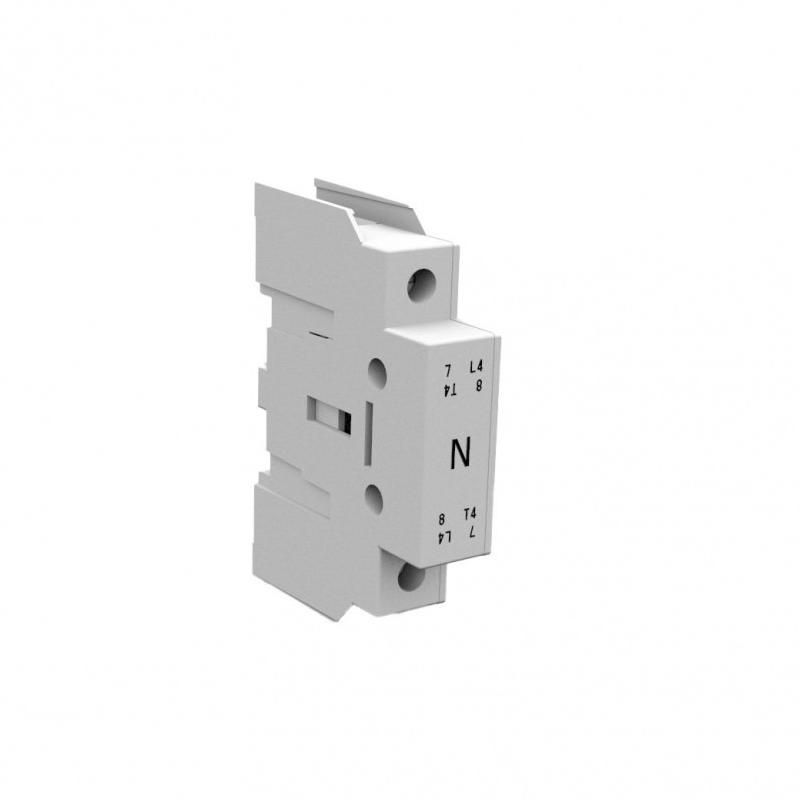

Четвертый полюс OptiSwitch DI-80-125 от КЭАЗ - это дополнительный контактный модуль, предназначенный для установки в выключатели-разъединители серии OptiSwitch DI с номинальным током 80–125 А. Он позволяет увеличивать функциональность устройства за счет добавления четвертого полюса для контроля или коммутации дополнительной цепи, например, сигнализации, блокировки или резервного питания.

Назначение и область применения

Четвертый полюс OptiSwitch DI-80-125 используется исключительно как дополнительный элемент в составе уже установленных выключателей-разъединителей OptiSwitch DI. Его задача - расширить возможности основного аппарата, позволяя управлять дополнительными цепями без замены всего устройства. Подходит для систем, где требуется одновременное отключение нескольких контуров: например, главной линии и цепи управления, сигнализации аварийного состояния или резервного источника.

Области применения: распределительные щиты промышленных объектов, станочные комплексы, системы дистанционного управления питанием, вводные рубильники в жилых домах и коттеджах, когда необходимо отключать не только силовые, но и слаботочные цепи одним действием.

Технические характеристики

• Номинальный ток: 125 А - способен безопасно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока высокого напряжения, включая промышленные трехфазные системы;
• Количество полюсов: 1 - этот модуль добавляет один дополнительный контакт, а не целую трёхполюсную группу;
• Тип полюса: дополнительный - работает только совместно с базовым выключателем-разъединителем, не является самостоятельным устройством;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Тип подключения: винтовое - надежное соединение с плоской шиной через зажимы с болтами;
• Подходит для: плоской шины - требует монтажа на прямоугольные медные или алюминиевые шины, а не на кабель;
• Модульное исполнение: да - легко устанавливается в сборку выключателя без инструментов, фиксируется механически;
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не герметичен; не предназначен для открытых площадок или сырых помещений;
• Материал корпуса: пластик класса V0 - самозагасаемый, не распространяет горение при возгорании;
• Форма: прямоугольная - соответствует геометрии корпуса выключателей OptiSwitch DI;
• Резьба: метрическая - стандартные болты M6/M8 для подключения шин;
• Гарантийный срок: 60 месяцев - подтверждает высокую надежность производства КЭАЗ.

Совместимость и монтаж

Четвертый полюс OptiSwitch DI-80-125 совместим только с выключателями-разъединителями серии OptiSwitch DI с номиналом 80–125 А. Установка возможна только на модели с предусмотренным местом для модульного дополнения - проверьте наличие свободного слота на боковой стенке корпуса основного аппарата.

Монтаж выполняется после отключения питания. Модуль вставляется в направляющие до характерного щелчка. Подключение осуществляется к плоской шине через винтовые зажимы. Обязательно соблюдайте усилие затяжки - не более 4 Нм, чтобы избежать деформации контактов. Не используйте для подключения круглых кабелей - они не обеспечивают плотного контакта и риск нагрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Класс воспламеняемости V0 гарантирует, что материал корпуса не будет поддерживать горение даже при воздействии открытого пламени. Применение в помещениях с повышенной пожарной опасностью допустимо благодаря этому показателю.

Преимущества

• Увеличивает функциональность существующих выключателей без замены всей конструкции - экономия времени и средств;
• Модульная система позволяет легко масштабировать проект - можно добавить несколько таких полюсов при необходимости;
• Высокая механическая прочность и долговечность контактов из меди снижают потребность в обслуживании;
• Совместимость с широким спектром моделей OptiSwitch DI делает его универсальным решением для ремонтов и реконструкций.

Ограничения применения

• Не применяется самостоятельно - всегда требует наличия базового выключателя-разъединителя OptiSwitch DI (80–125 А);
• IP20 не допускает использование во влажных, пыльных или наружных условиях - только внутри закрытых щитов;
• Не предназначен для частых операций включения/отключения - только для редких коммутаций (до 1000 циклов в год);
• Запрещено использовать с токами выше 125 А - возможен выход из строя контактов и повреждение основного аппарата;
• Не совместим с другими сериями выключателей, кроме OptiSwitch DI - нельзя адаптировать под продукцию других брендов.

Примеры использования

• В промышленном щите: основной выключатель отключает двигатель станка, а четвертый полюс - сигнал тревоги или световое оповещение;
• В коттедже: основной рубильник отключает всю квартиру, а дополнительный полюс - цепь зарядки аккумуляторов ИБП;
• На конвейере: при отключении питания по аварии активируется резервный источник через второй полюс, сохраняя управление;
• В системе двойного питания: при переключении с основной линии на резервную - четвертый полюс контролирует состояние обоих входов.

Практические советы

• Перед установкой убедитесь, что ваш выключатель-разъединитель имеет место для модуля - некоторые версии OptiSwitch DI выпускаются без него;
• При подключении шины - зачищайте поверхность от оксидов, используйте антиоксидантную смазку для меди;
• Проверяйте температурный режим работы: если корпус становится теплым при работе - немедленно отключите питание и проверьте контакт;
• Для удобства обслуживания пометьте каждый полюс этикеткой - особенно если используются несколько дополнительных модулей;
• Запасной модуль OptiSwitch DI-80-125 (арт. 332093) стоит хранить в сухом месте - он нужен при ремонте или модернизации щита.
