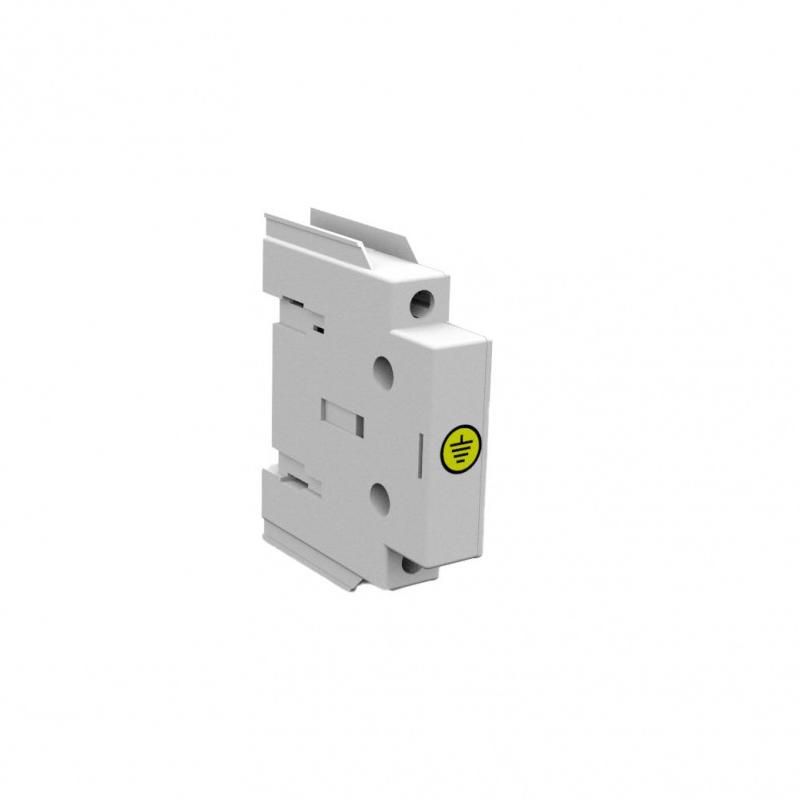

Полюс заземления OptiSwitch DI-80-125 | 332107 КЭАЗ

Полюс заземления OptiSwitch DI-80-125 КЭАЗ - компонент для создания надёжного контура заземления в коммутационных системах с номинальным током до 125 А. Применяется совместно с выключателями-разъединителями OptiSwitch DI-80-125 КЭАЗ в распределительных щитах, на станках и в бытовых электросетях.

Назначение и область применения

Полюс заземления OptiSwitch DI-80-125 КЭАЗ используется для физического подключения заземляющего провода к выключателю-разъединителю. Он обеспечивает безопасное замыкание корпуса оборудования на землю при отключенном питании, предотвращая поражение током при обслуживании. Подходит для установки в щитах с модульной конструкцией, где требуется одновременное отключение и заземление всех фаз. Часто применяется в промышленных распределительных устройствах, на станках, в коттеджных и многоквартирных щитах, а также в системах с резервированием питания.

Технические характеристики

• Номинальный ток: 125 А - способен выдерживать длительную работу при максимальной нагрузке без перегрева.
• Номинальное напряжение: 690 В - рассчитан на использование в сетях переменного тока до 690 В, включая трёхфазные системы.
• Тип подключения: винтовое - позволяет надёжно закрепить медную шину или заземляющий проводник с помощью гаечного ключа.
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и устойчивость к окислению.
• Подходит для: плоской шины - требует монтажа на прямоугольную медную или алюминиевую шину шириной, соответствующей контактному зажиму.
• Модульное исполнение: да - совместим с DIN-рейкой, легко интегрируется в сборку с другими элементами OptiSwitch DI.
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не герметичен; не предназначен для влажных или пыльных сред вне щита.
• Материал корпуса: пластик класса V0 - самозатухающий, не распространяет горение при возгорании.
• Резьба: метрическая - стандартные болты M6–M8, типичные для промышленной автоматизации.
• Форма: прямоугольная - оптимизирована для плотной укладки в модульных щитах.
• Гарантийный срок: 60 месяцев - подтверждает долговечность материалов и технологий производства.

Совместимость и монтаж

Полюс заземления OptiSwitch DI-80-125 КЭАЗ совместим исключительно с выключателями-разъединителями серии OptiSwitch DI-80-125 КЭАЗ. Устанавливается на DIN-рейку рядом с основным устройством. Для монтажа необходимо:

• Закрепить полюс на рейке с помощью фиксирующего механизма.
• Подсоединить заземляющую шину к контактам через винтовые зажимы - затягивать усилием 1,5–2 Нм, чтобы избежать повреждения резьбы.
• Убедиться, что шина имеет подходящую толщину и ширину - не более 10×2 мм для надёжного контакта.
• Не использовать с другими сериями выключателей - механические и электрические интерфейсы нестандартизированы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-3 и IEC 60947-3. Класс воспламеняемости V0 гарантирует, что материал не поддерживает горение после удаления источника огня. IP40 обеспечивает базовую защиту внутри закрытых щитов, но не допускает эксплуатацию в условиях повышенной влажности, брызг или пыли без дополнительной оболочки.

Преимущества

• Высокая надёжность контакта благодаря медным токоведущим частям - снижает риск нагрева и искрения.
• Модульная конструкция упрощает сборку и замену - можно добавить или заменить полюс без демонтажа всего щита.
• Совместимость с продукцией КЭAZ - единая система компонентов минимизирует риски несоответствия.
• Долгий срок службы - 5 лет гарантии подтверждают качество изготовления и материалы.

Ограничения применения

• Не предназначен для работы в открытых помещениях, на улице или в местах с высокой запылённостью - IP40 недостаточно.
• Не подходит для токов выше 125 А - превышение вызывает перегрев и выход из строя.
• Требует жесткой фиксации шины - слабый контакт или вибрация могут привести к потере заземления.
• Не работает автономно - обязателен совмещённый монтаж с выключателем-разъединителем OptiSwitch DI-80-125 КЭАЗ.

Примеры использования

• Щитовая группа в коттедже: полюс заземления OptiSwitch DI-80-125 КЭАЗ установлен рядом с главным рубильником для гарантированного заземления всей квартиры при ремонте.
• Производственный участок: используется в составе группы выключателей на станках для безопасности при плановых отключениях.
• Центр управления энергоснабжением: часть системы резервирования - при переключении на резервный источник заземление остаётся активным.

Практические советы

• Перед монтажом проверьте соответствие шины - её ширина должна точно входить в контактный зажим, иначе будет плохой контакт.
• Не используйте алюминиевые шины без специальных переходных насадок - медь и алюминий образуют оксидную плёнку, увеличивающую сопротивление.
• После установки протестируйте целостность заземления тестером - сопротивление между корпусом и землёй должно быть менее 0,1 Ом.
• При групповой установке нескольких полюсов соблюдайте порядок: сначала заземление, потом фазы - так легче контролировать правильность подключения.
• Обязательно пометьте заземляющие проводники цветом желто-зелёным - это требование ПУЭ и ускоряет диагностику.
