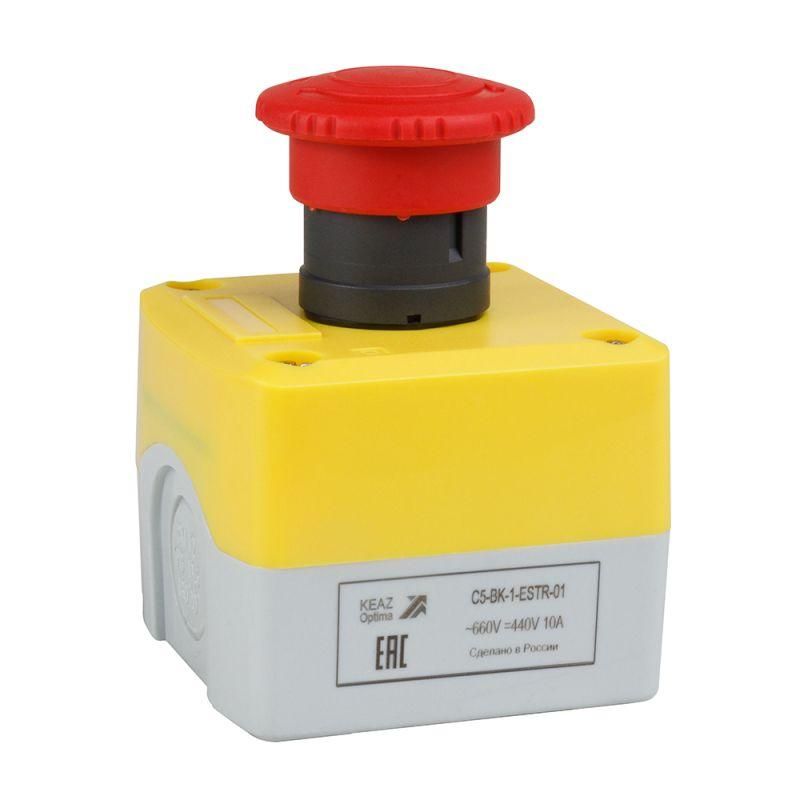

Пост кнопочный OptiSignal D22 C5-BK-1-ESTR-01 1НЗ авар. стоп. возврат поворотом XALK178 КЭАЗ 338521

Пост кнопочный аварийный стоп 1НЗ возврат поворотом D22 C5-BK-1-ESTR-01 от КЭАЗ Optima - это надёжное устройство для экстренного отключения оборудования в случае опасности. Устройство имеет один нормально замкнутый контакт, механический возврат поворотом и степень защиты IP65, что делает его подходящим для промышленных условий с пылью и брызгами воды.

Назначение и область применения

Пост кнопочный аварийный стоп 1НЗ возврат поворотом D22 C5-BK-1-ESTR-01 предназначен для быстрого отключения электрооборудования при возникновении аварийной ситуации. Его используют там, где требуется однозначное и физически защищённое управление - например, на станках, конвейерах, насосных станциях, прессах и других машинах с высоким уровнем риска.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50/60 Гц) или до 440 В постоянного тока
• Количество нормально замкнутых (НЗ) контактов: 1
• Диаметр отверстия для монтажа: 22,3 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип возврата: поворотом - после срабатывания кнопку необходимо повернуть, чтобы вернуть её в исходное положение
• Количество постов: 1
• Метод монтажа: винтовое крепление через корпус
• Кнопка: одна грибовидная нажимная, без подсветки

Совместимость и монтаж

Пост кнопочный аварийный стоп 1НЗ возврат поворотом D22 C5-BK-1-ESTR-01 устанавливается в панель или щит с отверстием диаметром 22,3 мм. Для монтажа используется винтовое соединение - клеммы находятся внутри корпуса, доступ к которым открывается после установки. Подключение проводов осуществляется к одному нормальному замкнутому контакту. Убедитесь, что толщина панели позволяет плотно закрепить пост без люфта. Не используйте силовые кабели большего сечения, чем рекомендовано производителем - это может повредить зажимы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для аварийных остановок: срабатывает при любом усилии на кнопку, обеспечивает надёжное разрывание цепи. Степень защиты IP65 гарантирует работу в условиях повышенной запылённости и влажности. Применяется в соответствии с ГОСТ Р МЭК 60947-5-1 и другими нормами для средств управления оборудованием.

Преимущества

• Фиксированный возврат поворотом предотвращает случайное включение после аварии
• Грибовидная кнопка легко нажимается даже в перчатках
• Высокая степень защиты IP65 - подходит для цехов, улиц, пищевых производств
• Одиночный контакт НЗ - совместим с большинством систем управления, где требуется “разомкнуть” цепь при аварии
• Компактный размер (D22) - удобен для ограниченных пространств

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду - IP65 не обеспечивает герметичность при длительном подводе
• Нет световой индикации - нельзя определить состояние устройства визуально без внешнего указателя
• Не поддерживает функции с ключом или многокнопочного управления - только одиночная аварийная остановка
• Работает только с нормально замкнутыми цепями; не подходит для цепей, требующих нормально разомкнутого контакта

Примеры использования

• Аварийная остановка металлообрабатывающего станка
• Остановка конвейера на линии производства
• Отключение насоса в канализационной насосной станции
• Экстренный стоп на автоматической линии упаковки
• Контрольная точка на участке с риском травмирования оператора

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия (22,3 мм) - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт
• Используйте кабель с жилами не более 2,5 мм2 - максимальная нагрузка на клеммы рассчитана именно на этот диапазон
• При монтаже в панель с толщиной более 5 мм - убедитесь, что шток кнопки не задевает внутренние элементы
• Проверяйте целостность контактов перед первым включением - НЗ контакт должен быть замкнут при обычном состоянии
• Обязательно пометьте пост кнопочный аварийный стоп 1НЗ возврат поворотом D22 C5-BK-1-ESTR-01 знаком “Стоп” - это требование правил техники безопасности
