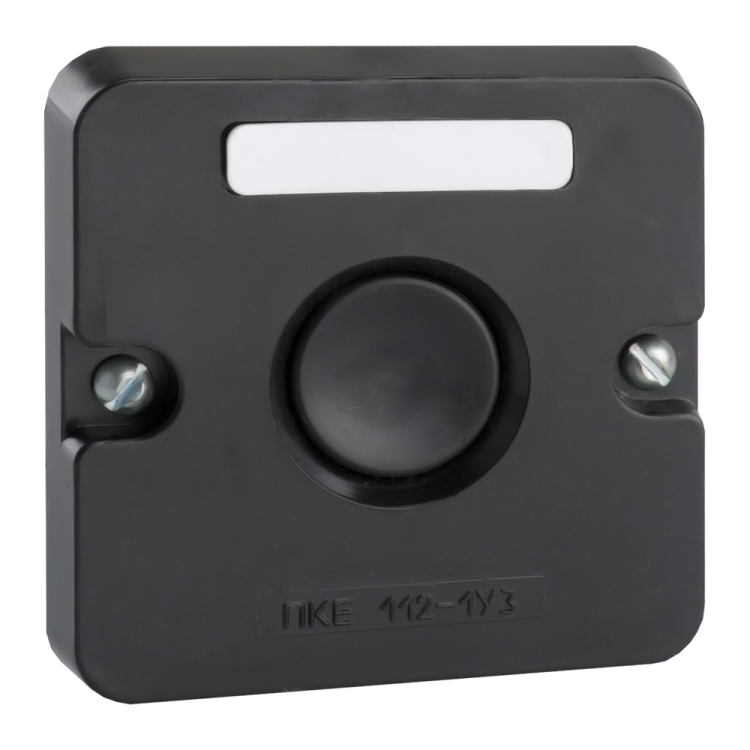

Пост кнопочный ПКЕ 112-1-У3-IP40 (черная кнопка) | 150731 КЭАЗ

Пост кнопочный ПКЕ 112-1-У3-IP40 (черная кнопка) от КЭАЗ - компактное устройство для управления цепями слабого тока на промышленном оборудовании. Артикул 150731 предназначен для установки на монтажную плату и используется там, где требуется однократное включение/выключение через одну кнопку.

Назначение и область применения

Пост кнопочный ПКЕ 112-1-У3-IP40 (черная кнопка) служит для передачи управляющего сигнала в цепях автоматизации. Он не коммутирует силовые нагрузки, а лишь замыкает или размыкает контрольную цепь - например, запускает реле, контактор или PLC. Подходит для оборудования с малым потребляемым током: станков, конвейеров, систем вентиляции, пультов управления. Устанавливается внутри щитов или на панели, где нужна надежная, но не защищённая от внешней среды кнопка.

Технические характеристики

• Количество кнопок: одна, цилиндрическая, черного цвета
• Количество нормально замкнутых (НЗ) контактов: один
• Коммутируемый ток: до 1 А
• Рабочее напряжение: 110–600 В переменного или постоянного тока
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Габариты: 74×74×54 мм
• Материал корпуса: пластик
• Способ монтажа: крепление на монтажную плату (не требует сверления)
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ 112-1-У3-IP40 (черная кнопка) монтируется на металлическую или фанерную монтажную плиту толщиной до 4 мм. Отверстие под него имеет круглую форму диаметром около 19 мм - проверьте соответствие перед установкой. Для соединения используются клеммы с зажимом под провода сечением до 1,5 мм2. Монтаж не требует специальных инструментов, достаточно отвертки. Обратите внимание: изделие не предназначено для наружной установки из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Применяется в соответствии с ГОСТ Р 50030.5.1 и другими нормами для низковольтного управления. Не содержит опасных материалов. Работает безопасно при соблюдении допустимого тока и напряжения. Не используйте в взрывоопасных зонах - сертификации ATEX/IECEx нет.

Преимущества

• Простая и надежная механическая конструкция - минимум деталей, мало что может выйти из строя
• Небольшие габариты позволяют экономить место в шкафах
• Черная кнопка хорошо видна даже при плохом освещении
• Поддерживает широкий диапазон рабочих напряжений - совместима с большинством промышленных контроллеров
• Производится КЭАЗ - известным российским производителем, обеспечивающим долгий срок службы

Ограничения применения

• Не применяйте во влажных помещениях, на улице или в местах с брызгами воды - степень защиты IP40 не обеспечивает герметичность
• Нельзя использовать для коммутации мощных нагрузок выше 1 А - риск оплавления контактов
• Не подходит для частого многократного включения (более 1000 операций в час) - не рассчитан на интенсивное использование
• Отсутствуют световая индикация, аварийные кнопки или другие функции - только базовое управление
• Не рекомендован для применений с вибрацией более 1g - возможны ложные срабатывания

Примеры использования

• Запуск насоса через реле в системе водоснабжения
• Остановка конвейера на участке обслуживания
• Активация сигнализации при необходимости экстренной остановки
• Переключение режима работы станка между ручным и автоматическим
• Управление пуском микроконтроллера в пультах автоматики

Практические советы

• При монтаже на плату убедитесь, что отверстие точно соответствует габаритам поста - иначе он будет болтаться
• Используйте кабель с медными жилами и качественной изоляцией - поврежденная изоляция снижает надежность
• Не затягивайте клеммы слишком сильно - можно повредить контактные площадки
• Для длительной эксплуатации периодически проверяйте состояние кнопки: если она “клинят” или плохо возвращается, замените её
• Пост кнопочный ПКЕ 112-1-У3-IP40 (черная кнопка) лучше всего сочетать с модулями распределения сигналов - так система становится проще в диагностике
