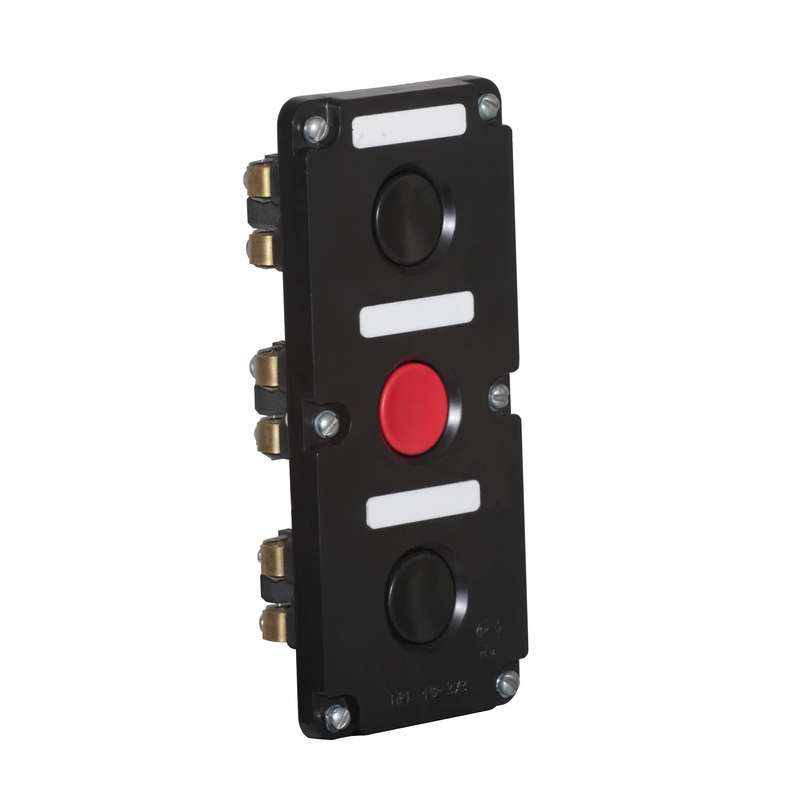

Пост кнопочный ПКЕ-112/3 "Пуск-Стоп" 2 черн. 1 красн. Электродеталь ПКЕ-112/3.2Ч.1К Воронеж

Пост кнопочный ПКЕ-112/3 Пуск-Стоп 2 черных 1 красная от бренда Электродеталь Воронеж - компактное устройство управления с тремя кнопками для команд «Пуск» и «Стоп» в системах автоматизации. Подходит для установки в ниши на щитах и оборудовании, где требуется надежное механическое управление.

Назначение и область применения

Пост кнопочный ПКЕ-112/3 Пуск-Стоп 2 черных 1 красная используется для ручного управления электрическими цепями: запуска и остановки оборудования. Три кнопки позволяют реализовать базовые логические функции - например, две черные для «Пуск» и «Стоп», одна красная для аварийной остановки. Устройство предназначено для встраивания в панели, корпуса или стенды. Применяется на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Количество постов: 3 (две черные, одна красная)
• Тип действия: с самовозвратом (не фиксируется в нажатом положении)
• Цвет кнопок: черный (×2), красный (×1)
• Цвет и материал переднего кольца: черный пластик
• Форма кнопок: плоская
• Степень защиты IP40: защита от предметов больше 1 мм, но не от воды и пыли
• Подключение проводов: до 2,5 мм2 одиночный медный или алюминиевый провод; или два медных провода по 1,5 мм2 каждый

Совместимость и монтаж

Пост кнопочный ПКЕ-112/3 Пуск-Стоп 2 черных 1 красная рассчитан на установку в подготовленную нишу соответствующего размера - типичная глубина и форма совпадают со стандартами для серий ПКЕ. Для монтажа необходимо вырезать отверстие в панели, вставить корпус и зафиксировать его с помощью крепежных лапок внутри. Перед подключением убедитесь, что питание отключено. Каждая кнопка имеет два изолированных контакта - один для нормально замкнутого (НО), другой для нормально разомкнутого (НР) состояния. Подключайте провода плотно, без перегиба, используя кабельные наконечники при необходимости.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для слаботочных и силовых цепей в условиях промышленного оснащения. Защита IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям через крупные предметы, но не защищает от влаги, пыли или агрессивных сред. Не применяйте в помещениях с высокой влажностью, сыростью или риском попадания металлической стружки.

Преимущества

• Простая и проверенная конструкция - долговечность благодаря жесткому механизму с пружинным возвратом
• Ярко контрастная цветовая схема: красная кнопка легко выделяется как аварийная, черные - для обычных операций
• Гибкость подключения: возможность подсоединить два провода меньшего сечения вместо одного большего
• Интеграция в существующие системы: совместим с другими изделиями серии ПКЕ

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP40 недостаточна
• Не использовать вне помещений или в местах с постоянным воздействием жидкостей
• Запрещена установка в местах с возможным механическим повреждением - пластиковое кольцо хрупко
• Не рекомендовано применение в цепях выше 500 В переменного тока без дополнительной защиты

Примеры использования

• Управление двигателем станка: черная кнопка «Пуск», черная - «Стоп», красная - экстренная остановка
• Контроль конвейера: двухпозиционное управление с возможностью быстрого отключения
• Щитовое оборудование: сборка пульта управления в распределительном шкафу

Практические советы

• Перед установкой проверьте диаметр ниши - он должен точно соответствовать габаритам ПКЕ-112/3
• При использовании алюминиевых проводов обязательно примените переходные наконечники
• Не затягивайте клеммы слишком сильно - можно повредить контактную группу
• Если нужна более высокая защита (например, IP65), выбирайте другие модели - этот вариант не модифицируется
• Для удобства обслуживания пометьте провода рядом с каждой кнопкой - особенно важно при наличии нескольких цепей
