Пост кнопочный ПКЕ 122-3-У2-IP54 (красный гриб) | 150743 КЭАЗ

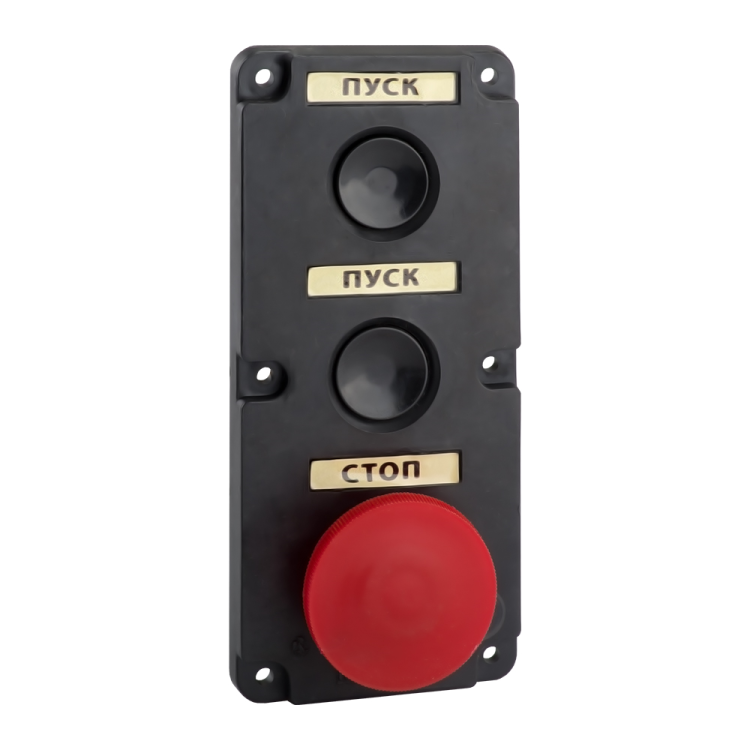

Пост кнопочный ПКЕ 122-3-У2-IP54 (красный гриб) от КЭАЗ - устройство аварийной остановки с одной грибовидной кнопкой и двумя дополнительными нажимными кнопками, предназначенное для быстрого отключения оборудования в экстренных ситуациях. Артикул 150743 соответствует сериям ПКЕ и Устройства подачи команд и сигналов.

Назначение и область применения

Пост кнопочный ПКЕ 122-3-У2-IP54 (красный гриб) используется для ручного управления оборудованием в режиме аварийной остановки. Главная функция - немедленное отключение питания или управляющего контура при возникновении опасности. Подходит для установки на станках, конвейерах, прессах, насосных станциях и других промышленных объектах, где требуется надёжная и легко доступная кнопка аварийного отключения.

Технические характеристики

• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для помещений) и брызг воды из любого направления;
• Функция: аварийная остановка / отключение - кнопка активирует размыкание цепи при нажатии;
• Количество кнопок: три - одна грибовидная (красная) и две нажимные (чёрные);
• Контакты: один нормально замкнутый (НО) и один нормально разомкнутый (НЗ) - подходят для коммутации управляющих цепей;
• Коммутируемый ток: до 1 А - не предназначено для прямого управления силовой нагрузкой, только для контрольных цепей;
• Номинальное напряжение: 110–600 В переменного тока или 24–440 В постоянного тока - совместимо с большинством промышленных систем управления;
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в условиях умеренного климата с повышенной влажностью;
• Размеры корпуса: ширина 80 мм, высота 190 мм, глубина 85 мм - компактный формат для монтажа на стену или панель;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивным средам;
• Цвет: красный гриб и чёрные кнопки - соответствие ГОСТ 12.2.007.0 для аварийных элементов;
• Способ монтажа: монтажная плата - фиксируется через отверстия в задней части корпуса;
• Нормативный документ: ТУ 3428-002-65642577-2008 - соблюдены требования к безопасности и надёжности.

Совместимость и монтаж

Пост кнопочный ПКЕ 122-3-У2-IP54 (красный гриб) монтируется на металлическую или деревянную панель с помощью болтов или саморезов через четыре отверстия в задней стенке. Диаметр отверстий под крепление - 5 мм. Для подключения используйте провода сечением до 2,5 мм2. Контакты рассчитаны на работу в слаботочных цепях - не подключайте напрямую к двигателю или нагревательному элементу. Грибовидный толкатель требует усилия около 10–15 Н для срабатывания - обеспечивает случайное нажатие исключается, но позволяет быстро среагировать в экстренной ситуации.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ 12.2.007.0 - красный цвет гриба и выпуклая форма обеспечивают узнаваемость и удобство нажатия даже в перчатках. Защита IP54 снижает риск повреждения от пыли и влаги в цехах с низкими уровнями загрязнения. Применение в соответствии с ТУ 3428-002-65642577-2008 гарантирует отказоустойчивость и долговечность в условиях промышленной эксплуатации.

Преимущества

• Один пост с тремя функциональными кнопками - экономия места на панели;
• Красный гриб - сразу заметен, соответствует международным стандартам аварийной сигнализации;
• Пластиковый корпус - легкий, не проводит ток, устойчив к коррозии;
• Поддержка широкого диапазона напряжений - универсальность в различных системах управления;
• Исполнение У2 - надёжная работа в типичных российских условиях производства.

Ограничения применения

• Не предназначен для работы в помещениях с высокой запылённостью, агрессивными газами или постоянным воздействием струй воды - IP54 недостаточно для таких условий;
• Коммутируемый ток всего 1 А - нельзя использовать для прямого управления мощными потребителями (например, двигателями выше 0,5 кВт);
• Отсутствуют световые индикаторы и ключевые выключатели - не подходит для систем с комплексной индикацией состояния или управлением по уровню доступа;
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков и прямых солнечных лучей.

Примеры использования

• На ленточном конвейере - кнопка аварийной остановки рядом с операционной зоной;
• На сварочном аппарате - трёхкнопочный пост для старта, остановки и экстренного отключения;
• На станке ЧПУ - сочетание обычной кнопки остановки и красного гриба для экстренного случая;
• На насосной станции - пост установлен у входа в машинное отделение для быстрого реагирования.

Практические советы

• Перед монтажом проверьте, что расстояние между отверстиями на панели совпадает с размерами корпуса ПКЕ 122-3-У2-IP54 - допуск +-1 мм;
• При подключении контактов используйте маркировку - НЗ и НО должны точно соответствовать схеме управления;
• Не закрывайте грибовидную кнопку крышкой или декоративными элементами - она должна быть всегда свободно доступна;
• Регулярно проверяйте механическое состояние кнопок - особенно гриба - на предмет заедания или окисления контактов;
• Если нужна более высокая степень защиты (IP65+), выбирайте модели с герметичными уплотнителями - этот вариант не подходит для влажных участков с мойкой оборудования.
