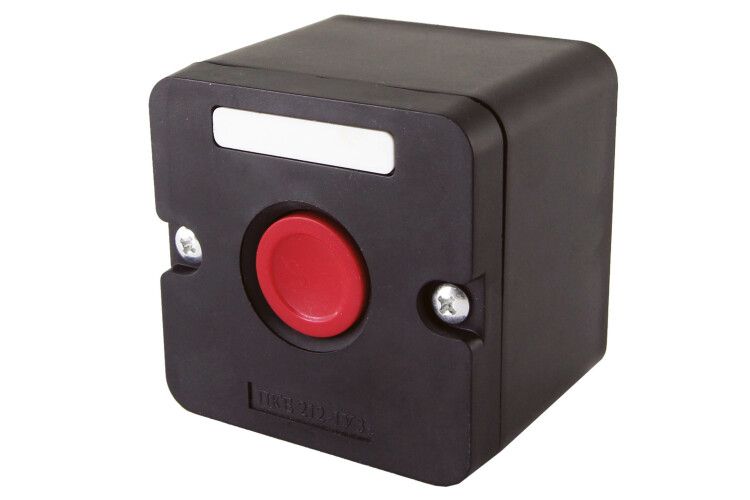

Пост кнопочный ПКЕ 212-1 красный IP40 | SQ0742-0001 TDM

Пост кнопочный ПКЕ 212-1, красный, IP40, У3 от TDM ELECTRIC - компактное устройство для ручного управления электрическими цепями в системах автоматизации. Подходит для установки на стационарном оборудовании, где требуется надёжная коммутация сигналов управления.

Назначение и область применения

Пост кнопочный ПКЕ 212-1, красный, IP40, У3 предназначен для включения и выключения цепей управления в электрооборудовании. Он работает с переменным током до 660 В (50/60 Гц) и постоянным током до 440 В. Применяется на станках, конвейерах, насосных станциях и других стационарных установках, где нужна простая и надёжная кнопочная управляемость.

Технические характеристики

• Количество кнопок: одна, красного цвета
• Контакты: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО)
• Напряжение управления: до 660 В переменного тока (50–60 Гц), до 440 В постоянного тока
• Защита корпуса: IP40 - защита от предметов больше 1 мм, но не от воды
• Конструкция корпуса: накладная, из пластика
• Цвет крышки: чёрный
• Климатическое исполнение: У3 - для умеренного климата, в помещениях с контролируемой влажностью
• Степень защиты по NEMA: 1 - базовая защита от случайного прикосновения, без герметичности

Совместимость и монтаж

Пост кнопочный ПКЕ 212-1, красный, IP40, У3 монтируется поверхностно - крепится через отверстия в панели или стенде. Для установки потребуется отверстие соответствующего размера (не указано в спецификации - проверьте чертежи производителя). Кабель подключается к контактам внутри корпуса: два входа для НЗ и НО контактов. Не требует внешнего питания - используется исключительно как коммутирующее устройство в цепях управления.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления низковольтных цепей. Защита IP40 обеспечивает безопасную работу в условиях, где возможны попадание твёрдых частиц (пыль, опилки), но не влага. Не предназначено для работы во влажных средах, на улице или в зонах с высокой запылённостью без дополнительной защиты.

Преимущества

• Простая конструкция - минимум деталей, высокая надёжность
• Один корпус с двумя типами контактов - позволяет реализовать функции “пуск” и “стоп” одним устройством
• Яркая красная кнопка - легко узнаваема в аварийных ситуациях
• Пластиковый корпус - легкий, не проводит ток, устойчив к коррозии

Ограничения применения

• Не допускается использование в условиях повышенной влажности, брызг, дождя или мытья водой - степень защиты IP40 не защищает от жидкости
• Не подходит для взрывоопасных зон - отсутствуют сертификаты ATEX или IECEx
• Работает только в качестве устройства управления - не рассчитан на коммутацию силовых цепей выше указанных значений
• Не имеет световой индикации, звуко-сигнализации или механической фиксации положения

Примеры использования

• Кнопка “Старт” на пульте управления станком ЧПУ
• Кнопка “Останов” на конвейере в пищевой промышленности
• Управление пускателем двигателя насоса в помещении котельной
• Локальный контроль включения/выключения системы вентиляции

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия - размеры не указаны, используйте заводские чертежи
• Подключение контактов: помните, что НЗ и НО работают одновременно - при нажатии кнопки НЗ размыкается, НО замыкается
• Не применяйте в местах с риском механических повреждений - пластиковый корпус хрупок при ударах
• Для длительной эксплуатации в пыльных помещениях рекомендовано дополнительно закрывать пост кнопочный ПКЕ 212-1, красный, IP40, У3 защитным кожухом
