Пост кнопочный ПКЕ 222-2 IP54 | SQ0742-0011 TDM

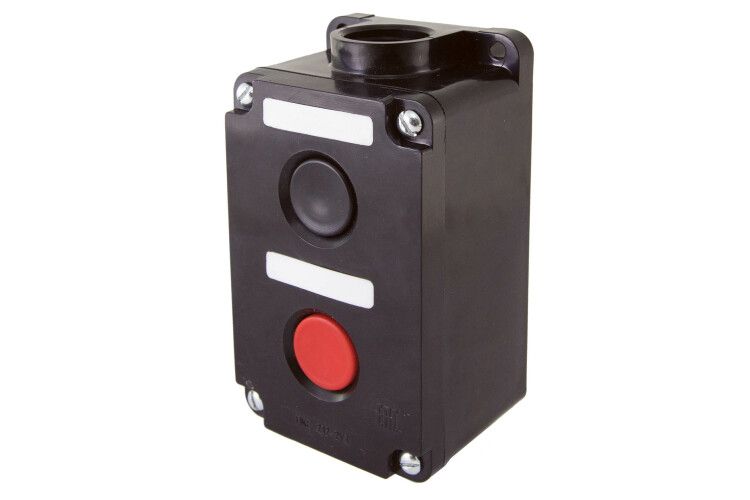

Пост кнопочный ПКЕ 222-2 У2 от TDM ELECTRIC - компактное устройство для ручного управления электрическими цепями в промышленном оборудовании. Красная и черная кнопки позволяют выполнять две функции: запуск и останов, а степень защиты IP54 обеспечивает надежную работу в условиях пыли и влаги.

Назначение и область применения

Пост кнопочный ПКЕ 222-2 У2 предназначен для коммутации цепей управления в системах автоматизации. Подходит для управления двигателями, насосами, конвейерами и другим оборудованием, где требуется ручной контроль. Устанавливается на стационарные или подвижные части машин - например, на пультах оператора, рамах станков или щитах управления.

Технические характеристики

• Количество кнопок: 2 - одна красная, одна черная
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Напряжение управления: до 660 В переменного тока (50–60 Гц), до 440 В постоянного тока
• Защита корпуса: IP54 - защищён от пыли и брызг воды с любого направления
• Конструкция корпуса: накладной, из пластика, чёрного цвета
• Стандарт NEMA 13 - соответствие требованиям к герметичности в промышленной среде

Совместимость и монтаж

Пост кнопочный ПКЕ 222-2 У2 монтируется на поверхность через отверстия в панели. Для установки требуются два крепёжных отверстия под болты M4. Диаметр посадочного места соответствует стандартным размерам для накладных постов. Подключение проводов осуществляется к зажимам внутри корпуса - максимальное сечение жилы до 2,5 мм2. Монтаж возможен в вертикальном и горизонтальном положении. Не требует специальных инструментов - достаточно отвёртки и тестера для проверки контактов после подключения.

Безопасность и стандарты

Пост кнопочный ПКЕ 222-2 У2 соответствует требованиям NEMA 13 и имеет степень защиты IP54, что делает его безопасным для использования в помещениях с повышенной запылённостью или влажностью. Конструкция исключает случайное включение - кнопки имеют механический фиксатор и требуют явного усилия для активации. Соответствует нормам безопасности для оборудования класса II (двойная изоляция).

Преимущества

• Две кнопки разного цвета обеспечивают быстрое распознавание функций: красная - аварийная остановка, чёрная - запуск
• Комбинированные контакты (1НЗ + 1НО) позволяют реализовать базовые схемы управления без дополнительных реле
• Пластиковый корпус устойчив к химическим воздействиям и не проводит ток
• Высокая прочность конструкции - выдерживает частые нажатия в промышленной среде

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Нельзя использовать в взрывоопасных зонах - отсутствует сертификация Ex
• Напряжение выше 440 В постоянного тока или 660 В переменного тока недопустимо - риск пробоя изоляции
• Не содержит световой индикации - нельзя применять там, где нужна визуальная сигнализация состояния

Примеры использования

• Аварийная остановка станка - красная кнопка разрывает цепь управления
• Запуск конвейера - чёрная кнопка замыкает цепь, включающую двигатель
• Пульт управления на мобильной платформе - закреплён на раме с доступом для оператора
• Щит управления насосной станцией - установлен на внешней стенке шкафа

Практические советы

• Перед монтажом проверьте совпадение диаметра отверстия в панели с размерами корпуса - не используйте силу при установке
• Подключайте провода строго по схеме: НЗ - для останова, НО - для запуска; перепутывание может привести к некорректной работе системы
• Проверяйте целостность контактов мультиметром после каждого обслуживания - окисление и нагрев снижают срок службы
• При использовании в холодных условиях (ниже –25C) убедитесь, что материал корпуса сохраняет эластичность - пластик может стать хрупким
• Пост кнопочный ПКЕ 222-2 У2 от TDM ELECTRIC - один из самых распространённых решений в промышленности; при замене учитывайте точное соответствие контактов и степени защиты
