Пост кнопочный ПКЕ 222-3-У2-IP54 (красный гриб) | 150759 КЭАЗ

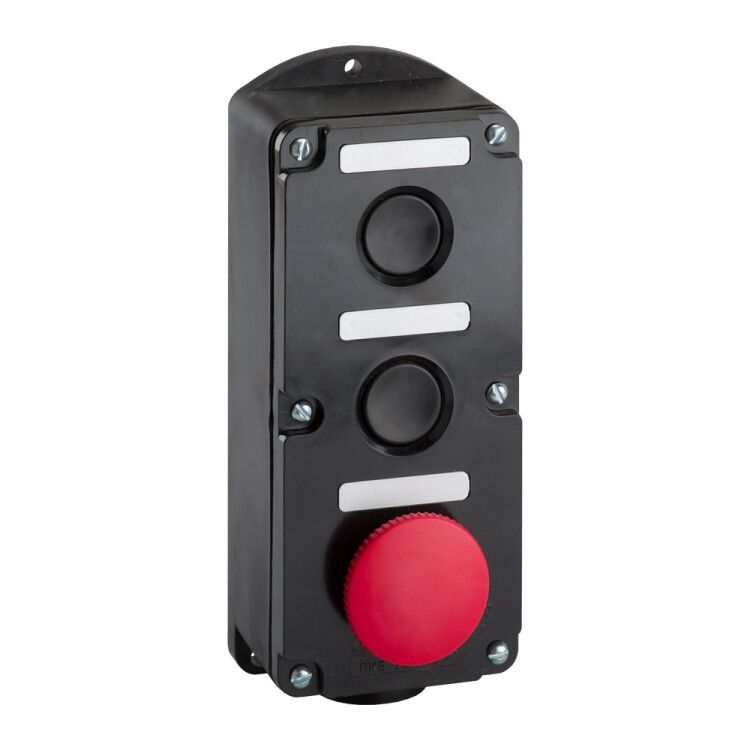

Пост кнопочный ПКЕ-222 3 У2 IP54 с красным грибом - устройство для аварийной остановки оборудования, предназначенное для установки на панели или монтажную плату. Произведённый КЭАЗ, этот пост кнопочный обеспечивает надёжное отключение цепей управления при необходимости экстренного прекращения работы станка или линии.

Назначение и область применения

Пост кнопочный ПКЕ-222 3 У2 IP54 с красным грибом используется для ручного управления электрическими цепями управления - в первую очередь для аварийной остановки. Он применяется там, где требуется быстрая и однозначная реакция: на станках, конвейерах, насосных станциях, системах вентиляции и других промышленных объектах. Красный грибовидный толкатель соответствует требованиям безопасности: его легко найти и нажать даже в условиях плохой видимости или стрессовой ситуации.

Технические характеристики

• Количество нажимных кнопок: 3 (все функциональные, не являются просто индикаторами)
• Функция: аварийная остановка / отключение (одна из кнопок - красный гриб, остальные - обычные, возможно, для запуска или сброса)
• Номинальное напряжение питания: 110–600 В переменного тока (до 50 Гц) и до 440 В постоянного тока
• Коммутируемый ток: 1 А - подходит для цепей управления, но не для силовых нагрузок
• Количество контактов нормально замкнутых (НЗ): 1
• Количество контактов нормально разомкнутых (НО): 1
• Тип толкателя: грибовидный (красный), с механическим фиксированием в нажатом положении
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для помещений) и брызг воды со всех сторон
• Климатическое исполнение: У2 - рассчитан на умеренный климат, температурный диапазон от −25C до +40C
• Материал корпуса: пластик (нет металлических элементов, что снижает риск коррозии)
• Цвет корпуса: красный/чёрный - контрастная окраска повышает заметность
• Конструкция корпуса: накладной - монтируется поверх поверхности, не требует глубокого вскрытия
• Способ монтажа: монтажная плата - крепится через отверстия и болты на жесткую основу
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ-222 3 У2 IP54 с красным грибом совместим с любыми контактными цепями управления, работающими в пределах 1 А и указанных напряжений. Для монтажа необходима прочная монтажная плата толщиной 1–3 мм. Отверстия под крепление должны точно соответствовать габаритам корпуса - перед установкой проверьте шаблон. Подключение проводов осуществляется к клеммникам внутри корпуса; рекомендуется использовать провода сечением 0,5–1,5 мм2. Монтаж не требует специальных инструментов, но важно соблюдать плотность фиксации - слабое крепление может вызвать вибрационный износ контактов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008 и международным практикам по управлению аварийными остановками. Красный цвет гриба и выпуклая форма соответствуют ГОСТ Р 50030.5.1 и IEC 60947-5-1 - обеспечивают узнаваемость в аварийных ситуациях. Защита IP54 позволяет применять устройство в помещениях с повышенной влажностью, пылью или возможностью попадания брызг, но не предназначено для улицы или мойки.

Преимущества

• Один красный грибовидный толкатель - сразу распознаётся как аварийная кнопка
• Три нажимные кнопки позволяют реализовать комплексную логику управления (например: старт, стоп, сброс)
• Пластиковый корпус устойчив к химическим воздействиям и не проводит ток
• Высокая степень защиты IP54 делает его пригодным для большинства производственных условий
• Работает с широким диапазоном напряжений - совместим с оборудованием разных типов

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 1 А исключает использование в качестве главного выключателя
• IP54 не обеспечивает герметичность - нельзя устанавливать в местах с прямым потоком воды, под дождём или в зонах мойки высокого давления
• Климатическое исполнение У2 ограничивает работу при температурах ниже −25C - не подходит для холодильных камер или открытых площадок зимой
• Отсутствие световых индикаторов и ключевых выключателей - не подходит для задач, требующих визуального контроля состояния или доступа по ключу

Примеры использования

• На металлорежущем станке - кнопка аварийной остановки рядом с операторской панелью
• На конвейере пищевого производства - три кнопки: “пуск”, “стоп” и “экстренная остановка”
• В системе вентиляции - кнопка остановки в случае утечки газа или перегрева
• На автоматической линии сборки - пост кнопочный ПКЕ-222 3 У2 IP54 с красным грибом установлен на раме машины для быстрого доступа

Практические советы

• Перед установкой проверьте соответствие посадочного отверстия - корпус имеет фиксированную форму, не допускает адаптации
• Подключите красный гриб к цепи аварийной остановки через нормально замкнутый контакт - так система остановится при любом разрыве цепи (в том числе при обрыве провода)
• Не используйте другие кнопки в этом посте для управления питанием - они предназначены только для команд управления
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в средах с вибрацией
• При замене старого поста - сохраняйте схему подключения, поскольку ПКЕ-222 3 У2 IP54 с красным грибом имеет ту же базовую комплектацию, что и аналоги серии ПКЕ
