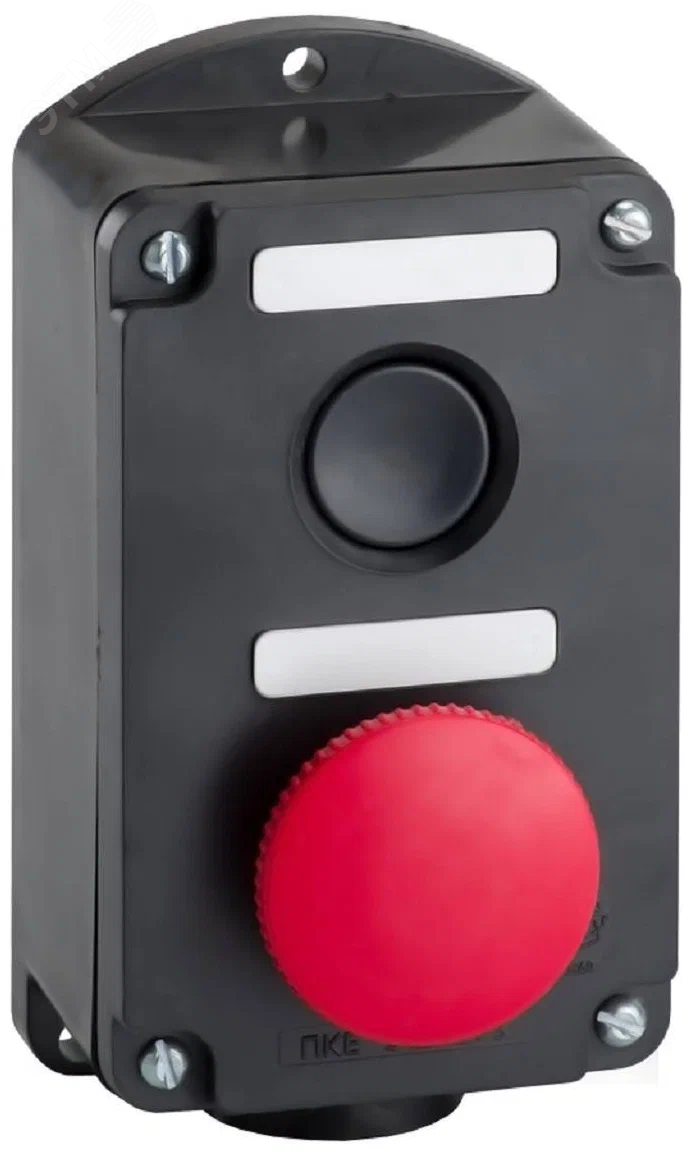

Пост кнопочный ПКЕ 222/2 красный гриб - 9302223 ИНЖЕНЕРСЕРВИС

Пост кнопочный ПКЕ 222/2 красный грибовидный от Инженерсервис - устройство для ручного управления электрическими цепями управления с двумя нормально замкнутыми и двумя нормально разомкнутыми контактами. Подходит для установки на монтажную плату в системах автоматизации, где требуется надежная и быстрая остановка или запуск оборудования.

Назначение и область применения

Пост кнопочный ПКЕ 222/2 красный грибовидный используется для включения и выключения цепей управления в оборудовании с переменным током до 660 В и постоянным - до 440 В. Красный грибовидный толкатель обеспечивает наглядное и удобное управление - его легко найти и нажать даже в экстренной ситуации. Устройство применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, пультах управления.

Технические характеристики

• Тип: пост кнопочный с двумя постами
• Коммутируемый ток: до 10 А
• Напряжение: AC 660 В / DC 440 В
• Контакты: 2 нормально замкнутых (НЗ), 2 нормально разомкнутых (НО)
• Тип толкателя: грибовидный, красный, возвратный без фиксации
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Цвет корпуса: черный, цвет толкателя: красный
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C
• Способ монтажа: через монтажную плату (панель)

Совместимость и монтаж

Пост кнопочный ПКЕ 222/2 красный грибовидный монтируется на металлическую или пластиковую панель с отверстием подходящего диаметра - типичный размер для таких постов составляет около 22–25 мм. Для надёжной фиксации используйте штатный крепёж, входящий в комплект. Обязательно проверьте соответствие толщины панели и глубины посадочного места. Монтаж выполняется при отключённом питании. После установки убедитесь, что провода подключены правильно: НЗ и НО контакты не должны быть перепутаны.

Безопасность и стандарты

Пост кнопочный ПКЕ 222/2 соответствует требованиям к безопасности для устройств управления в промышленных системах. Степень защиты IP54 позволяет использовать его в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости. Красный цвет толкателя соответствует стандарту EN 60204-1 для аварийной остановки - сигнал «остановить» сразу распознаётся оператором.

Преимущества

• Два поста в одном корпусе - экономия места на панели
• Высокая коммутационная способность: 10 А при 660 В - подходит для большинства задач управления
• Надёжная механика: возврат без фиксации исключает случайное включение после сброса
• Защита IP54 снижает риск отказа в сложных условиях производства
• Ярко-красный толкатель повышает видимость и безопасность при аварийных ситуациях

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - для этого нужны контакторы или рубильники
• Не рассчитан на длительное погружение в воду или воздействие струй высокого давления
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков
• Климатическое исполнение У2 ограничивает работу при температурах ниже −25C

Примеры использования

• Аварийная остановка станка - один пост для НЗ (остановка), второй для НО (сигнализация)
• Пульт управления конвейером: зелёный старт, красный стоп - здесь красный грибовидный пост служит именно для стопа
• Система контроля доступа: кнопка вызова персонала с двух точек - два поста в одном корпусе

Практические советы

• Выбирая пост кнопочный ПКЕ 222/2 красный грибовидный, убедитесь, что диаметр отверстия в панели совпадает с размером крепления - обычно 22 мм
• Подключайте контакты согласно схеме: НЗ используются для остановки, НО - для запуска или сигнализации
• Проверяйте целостность изоляции перед первым включением, особенно если оборудование находится во влажной среде
• Для долговечности не допускайте частых ударов по толкателю - он рассчитан на многократные нажатия, но не на механические нагрузки
• Этот пост можно использовать в паре с другими элементами серии ПКЕ - они совместимы по размерам и креплению
