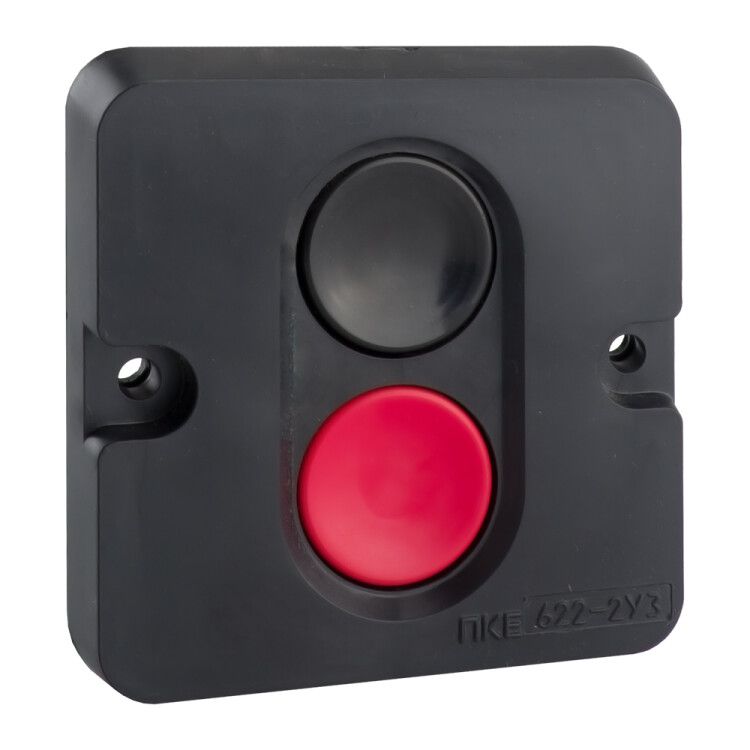

Пост кнопочный ПКЕ 622-2-У2-IP54 | 150761 КЭАЗ

Пост кнопочный ПКЕ-622-2-У2-IP54 от КЭАЗ - компактное устройство для управления электрическими цепями через две нажимные кнопки. Подходит для установки на монтажную плату в условиях повышенной запыленности и влажности. Артикул 150761 соответствует серии ПКЕ, предназначенной для надежной передачи команд в системах автоматизации.

Назначение и область применения

Пост кнопочный ПКЕ-622-2-У2-IP54 используется для ручного управления электрическими цепями управления: включения, остановки, изменения режима работы оборудования. Применяется в системах автоматизации на производстве - например, на станках, конвейерах, насосных станциях, где требуется простое и надежное управление. Устройство работает с переменным током до 660 В/50 Гц и постоянным током до 440 В.

Технические характеристики

• Тип: пост кнопочный с двумя нажимными кнопками
• Количество контактов: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО)
• Коммутируемый ток: 1 А
• Рабочее напряжение: 12–660 В переменного тока, до 440 В постоянного тока
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства помещений) и брызг воды из любого направления
• Климатическое исполнение: У2 - рассчитан на умеренный климат, температурный диапазон от −25C до +40C
• Материал корпуса: пластик, черного цвета
• Тип толкателя: цилиндрический - удобен для нажатия пальцем
• Способ монтажа: на монтажную плату (панель)
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ-622-2-У2-IP54 монтируется на металлическую или пластиковую монтажную плиту толщиной до 6 мм. Отверстие под установку имеет диаметр 22 мм - совпадает со стандартными отверстиями для кнопочных постов серии ПКЕ. Для подключения используются клеммы внутри корпуса - провода сечением до 1,5 мм2. Не требует специальных инструментов: фиксируется штатным зажимом после вставки в отверстие. Обязательно соблюдайте полярность при подключении постоянного тока.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Степень защиты IP54 обеспечивает безопасную работу в помещениях с высокой запыленностью или возможностью попадания брызг воды - например, на механических участках, в цехах с мойкой оборудования. Однако не предназначен для эксплуатации в средах с химически активными парами, маслом или постоянным воздействием воды.

Преимущества

• Простая и проверенная конструкция - долгий срок службы без обслуживания
• Высокая степень защиты IP54 снижает риск отказа из-за пыли и влаги
• Два независимых контакта позволяют реализовать базовые алгоритмы управления (пуск/стоп)
• Чёрный пластиковый корпус устойчив к механическому износу и легко моется
• Совместим с другими элементами серии ПКЕ - можно использовать в составе комплексных пультов управления

Ограничения применения

• Не предназначен для коммутации нагрузок выше 1 А - нельзя использовать для управления двигателями напрямую
• Не имеет световой индикации - невозможно визуально определить состояние кнопки
• Не герметичен - не подходит для установки вне помещений или в местах с постоянным орошением
• Не содержит ключевых выключателей или грибовидных кнопок - не применяется там, где нужна защита от случайного включения
• Не рекомендован для частого циклического использования более 1000 операций в час - возможен быстрый износ контактов

Примеры использования

• Управление пуском и остановкой маломощного насоса в системе водоснабжения
• Кнопка “Старт” и “Стоп” на пульте управления конвейерной лентой
• Локальное управление вентилятором на технологическом участке
• Подключение к реле времени или контроллеру PLC для формирования команд управления

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - должен быть 22 мм +-0,2 мм
• При использовании в цепях постоянного тока соблюдайте полярность подключения к контактам
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри
• Если требуется защита от случайного нажатия - используйте внешний кожух или решётку, так как сам пост не имеет механизма блокировки
• Для длительной эксплуатации в условиях пыли регулярно протирайте поверхность кнопок сухой тряпкой - грязь может препятствовать полному возврату толкателя
