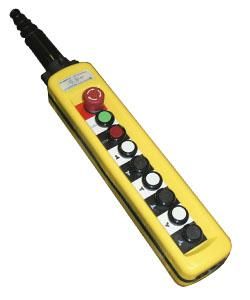

Пост кнопочный ПКТ-66БПС У2, IP65, 2 скорости, кнопка Блокировка с фиксацией (красная), Пуск фиксацией, вверх, вниз, влево, вправо, вперёд, назад, 13NO+1NC - ET011056 Электротехник

Пост кнопочный ПКТ-66БПС У2 от Электротехник - компактный коммутационный узел с набором управляемых функций для управления оборудованием в условиях запыленной и влажной среды. Аппарат предназначен для ручного управления многопозиционными механизмами, где требуется точный контроль направления движения и аварийная остановка.

Назначение и область применения

Пост кнопочный ПКТ-66БПС У2 используется для ручного управления технологическим оборудованием, требующим множественных команд: перемещение восьми направлений (вверх, вниз, влево, вправо, вперёд, назад, пуск, стоп), а также функции блокировки и двухскоростного режима. Подходит для установки на станках, кранах, тельферах, конвейерах, автоматических линиях и других системах, где оператору необходимо контролировать движение в реальном времени.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество контактов: 13 нормально замкнутых (NO) + 1 нормально разомкнутый (NC)
• Функциональные элементы: кнопка «Блокировка» (красная, с фиксацией), кнопка «Пуск» (с фиксацией), «Стоп», «Вверх», «Вниз», «Влево», «Вправо», «Вперёд», «Назад»
• Режим работы: двухскоростной - позволяет переключать скорость исполнительного механизма
• Исполнение: У2 - для эксплуатации в умеренном климате при температуре от −10C до +40C
• Материал корпуса: ударопрочный пластик с металлическими элементами крепления

Совместимость и монтаж

Пост кнопочный ПКТ-66БПС У2 монтируется в шкафы управления, на пульты или стеновые поверхности через стандартные отверстия. Кабельный ввод рассчитан на провода сечением до 2,5 мм2. Для подключения используйте клеммы внутри корпуса - они доступны после снятия крышки. Все кнопки имеют механическую фиксацию, исключая случайное срабатывание. Убедитесь, что место установки обеспечивает свободный доступ к клавишам и не перегревается.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ 15150 для оборудования, работающего в условиях повышенной запылённости и влажности. Цвет красной кнопки «Блокировка» выполнен в соответствии с требованиями безопасности - он однозначно указывает на аварийную или предупредительную функцию. Наличие фиксированных кнопок снижает риск некорректного управления.

Преимущества

• Высокая степень защиты IP65 делает устройство надёжным в сложных условиях - на открытых площадках, в цехах с мойкой, на складах
• Комплексный набор функций (8 направлений + пуск/стоп/блокировка) заменяет несколько отдельных постов, экономя место и упрощая wiring
• Фиксация кнопок «Пуск» и «Блокировка» предотвращает самопроизвольное отключение и даёт возможность длительного удержания состояния
• 13 NO + 1 NC обеспечивают гибкость подключения к различным типам реле и контроллеров
• Красная кнопка «Блокировка» легко распознаётся визуально - повышает безопасность при экстренной остановке

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует взрывозащита
• Не рекомендуется использовать при температурах ниже −10C и выше +40C - возможны отказы в работе контактов
• Нет встроенной индикации состояния - оператор должен ориентироваться по положению кнопок и внешним сигналам
• Не поддерживает импульсный режим - все кнопки с фиксацией, кроме «Стоп»; для кратковременного управления потребуется внешнее решение

Примеры использования

• Управление тельфером: кнопки «вверх/вниз» и «вперёд/назад» позволяют точно позиционировать груз
• На конвейере: «пуск» с фиксацией включает линию, «стоп» - останавливает её, «блокировка» - отключает питание на время обслуживания
• На станке с ЧПУ: «вправо/влево» и «вперёд/назад» используются для ручного позиционирования стола перед наладкой
• В логистическом комплексе: два скоростных режима позволяют медленно подъехать к месту погрузки и быстро переместить тележку между участками

Практические советы

• Перед монтажом проверьте соответствие количества контактов (13NO+1NC) вашей схеме управления - лишние контакты можно оставить неподключенными
• При использовании в условиях частой влажности регулярно осматривайте уплотнители и кабельные вводы - они должны сохранять герметичность
• Кнопка «Блокировка» должна быть расположена рядом с «Стоп» - так оператор быстрее найдёт её в экстренной ситуации
• Не затягивайте болты крепления слишком сильно - это может деформировать корпус и нарушить работу внутренних механизмов
• Артикул et011056 - единственный идентификатор для заказа запчастей и аналогов. Сохраняйте его при ремонтах и закупках
