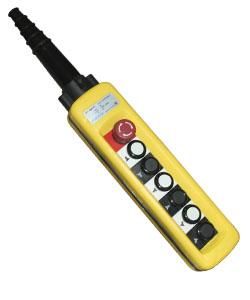

Пост кнопочный ПКТ-66Б У2 IP65 2 скорости кнопка "БЛОКИРОВКА" с фиксацией (красн.) вверх-вниз-влево-вправо-вперед-назад 12NO Электротехник ET011051

Пост кнопочный ПКТ-66Б У2 от Электротехник - компактное устройство управления с функциями многонаправленной командной передачи и аварийной блокировки, предназначенное для работы в тяжёлых условиях на подъёмных механизмах, конвейерах и других промышленных объектах. Артикул et011051 соответствует модели с 12 нормально замкнутыми контактами, защитой IP65 и красной кнопкой блокировки с фиксацией.

Назначение и область применения

Пост кнопочный ПКТ-66Б У2 применяется для управления движением подъёмных и перемещаемых механизмов, где требуется точный контроль направления и быстрая аварийная остановка. Подходит для использования на кранах, элеваторах, тележках, конвейерных линиях и другом оборудовании с многоступенчатым управлением. Красная кнопка блокировки позволяет немедленно заблокировать все движения в случае опасности.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Количество контактов: 12 NO (нормально замкнутые);
• Функциональные кнопки: вверх, вниз, влево, вправо, вперёд, назад - шесть направлений управления;
• Аварийная кнопка: блокировка с механической фиксацией, красного цвета, требует поворота для сброса;
• Материал корпуса: термостойкая ABS-пластмасса, выдерживает температурные колебания и химические воздействия;
• Защита ввода кабеля: сальник для предотвращения проникновения влаги и пыли;
• Герметизация: резиновая прокладка между крышкой и основанием корпуса;
• Климатическое исполнение: У2 - для эксплуатации в помещениях с умеренным климатом и повышенной влажностью.

Совместимость и монтаж

Пост кнопочный ПКТ-66Б У2 монтируется на стену, панель или раму оборудования через отверстия в основании. Диаметр кабельного ввода рассчитан на провода до 12 мм. Сальник плотно фиксирует кабель, не допуская люфта. Все кнопки имеют жесткую механическую связь с контактами - при нажатии происходит одновременное переключение группы НЗ-контактов. Для подключения используйте кабели с медными жилами, защищённые от перегибов. Монтаж возможен в вертикальном или горизонтальном положении, но не рекомендуется устанавливать под прямыми потоками воды или в местах постоянного брызгания.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Красная кнопка блокировки выполнена в соответствии с правилами безопасности - её действие должно быть доступным даже при наличии перчаток. Применение устройства в системах управления подъёмниками требует соблюдения норм ПБ 10-574-03 (Правила безопасной эксплуатации грузоподъёмных сооружений).

Преимущества

• Высокая степень защиты IP65 делает пост надёжным в запылённых, влажных и агрессивных средах;
• Механическая фиксация кнопки блокировки гарантирует, что оборудование не будет случайно включено после аварийной остановки;
• Шесть направлений управления позволяют точно контролировать сложные движения без лишних элементов;
• ABS-корпус устойчив к ударным нагрузкам и не деформируется при перепадах температур;
• Сальник и прокладка обеспечивают долговечную герметичность без необходимости регулярного обслуживания.

Ограничения применения

• Не предназначен для прямого управления силовыми цепями - только для сигналов управления (до 10 А, 250 В переменного тока);
• Работает только в помещении или под навесом - не для открытого монтажа на улице;
• Не совместим с высокочастотными импульсными сигналами - только для дискретных команд;
• Кнопки не имеют подсветки - в условиях плохой видимости необходимо внешнее освещение;
• Сброс блокировки требует ручного действия - автоматический сброс невозможен.

Примеры использования

• Подъёмный кран с управлением по четырём направлениям + аварийная остановка;
• Ленточный конвейер с двумя режимами скорости и кнопкой “стоп”;
• Автоматическая система подачи материалов с перемещением вперед/назад и блокировкой при перегрузке;
• Цеховые тележки с дистанционным управлением оператором.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля сальнику - слишком толстый кабель нарушит герметичность;
• При использовании нескольких постов на одной линии - убедитесь, что кнопки блокировки не будут активированы одновременно;
• Проверяйте состояние прокладки каждые 6–12 месяцев - при старении она может треснуть и потерять герметичность;
• Не закрывайте кнопки блокировки плёнкой или пластиковыми крышками - это затруднит экстренный сброс;
• Для удобства обслуживания оставьте свободный доступ к задней части корпуса - там находятся клеммы подключения.
