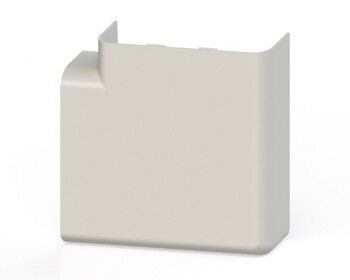

Поворот 90 гр. (105х50) (2 шт) C-Line Белый | abw-105-50x2 EKF

Поворот на 90 градусов 105х50 (2 шт) C-Line белый от EKF - элемент системы кабель-канала PROxima, предназначенный для изменения направления трассы под углом 90° при прокладке проводов и кабелей в парапетных каналах. Этот комплект из двух поворотов обеспечивает плавный переход между горизонтальными и вертикальными участками, сохраняя целостность защиты и эстетичный вид трассы.

Назначение и область применения

Поворот на 90 градусов 105х50 (2 шт) C-Line белый используется для изменения направления кабельной трассы внутри парапетных кабель-каналов C-Line. Подходит для прокладки силовых, слаботочных и коммуникационных сетей в офисах, производственных зонах, лабораториях и медучреждениях. Устанавливается на уровне подоконников или рабочих поверхностей, где требуется скрытая и защищённая маршрутизация кабелей.

Технические характеристики

• Угол поворота: 90°
• Размеры профиля: 105×50 мм - совместим с основным кабель-каналом C-Line того же сечения
• Количество в комплекте: 2 штуки - для создания полного поворота вверх и вниз
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам, не поддерживающий горение
• Цвет: чисто-белый - соответствует цвету корпусов кабель-каналов C-Line, обеспечивает единый визуальный стиль
• Симметричность: да - позволяет использовать поворот в обоих направлениях (восходящем и нисходящем)
• Способ монтажа: составной - требует соединения с другими элементами кабель-канала

Совместимость и монтаж

Поворот на 90 градусов 105х50 (2 шт) C-Line белый совместим исключительно с кабель-каналами серии C-Line от EKF такого же сечения (105×50 мм). Для сборки необходимо закрепить повороты на концах прямых участков канала с помощью фиксирующих замков - они работают как «штырь-паз». Нет необходимости в дополнительных крепёжных элементах, так как система самоблокирующаяся. Монтаж выполняется после укладки кабелей в основной канал; повороты устанавливают перед закрыванием крышки.

Преимущества

• Готовый комплект из двух поворотов снижает риск ошибки при заказе - не нужно рассчитывать количество отдельных деталей
• Симметричная форма позволяет применять одинаковые элементы как для восходящих, так и для нисходящих трасс - универсальность и экономия запасов
• ПВХ-материал не выделяет токсичных веществ при нагреве, безопасен для помещений с высокими требованиями к экологии
• Белый цвет не бросается в глаза и легко сочетается с отделкой стен и потолков

Ограничения применения

• Не предназначен для наружной установки - материал ПВХ не устойчив к длительному воздействию УФ-лучей и перепадам температур ниже –10C
• Не рекомендован для мест с постоянными ударными нагрузками или вибрациями - например, рядом с крупными станками без демпфирования
• Не поддерживает установку электроустановочных изделий - только для прокладки кабелей, в отличие от основного парапетного канала
• Требует точного соблюдения размеров: несовместим с кабель-каналами других серий или сторонних производителей

Примеры использования

• Переход от горизонтального кабель-канала вдоль подоконника к вертикальному выводу к розеткам на полу
• Обход препятствий (батарей, оконных рам) в офисных помещениях при скрытой прокладке Ethernet и питания мониторов
• Создание петлевых трасс в лабораториях для временного подключения оборудования без нарушения интерьера

Практические советы

• Перед монтажом проверьте внутренний профиль канала - он должен свободно входить в поворот без усилия. Если есть зазубрины или деформации - замените элемент
• При использовании нескольких поворотов на одной трассе планируйте радиус изгиба: слишком много последовательных поворотов затрудняют протяжку кабелей
• Для удобства прокладки используйте мягкий кабельный тянущий шнур - особенно при работе с многожильными проводами
• Не забудьте, что этот элемент - часть составной системы: он работает только в связке с прямыми участками и крышками C-Line
