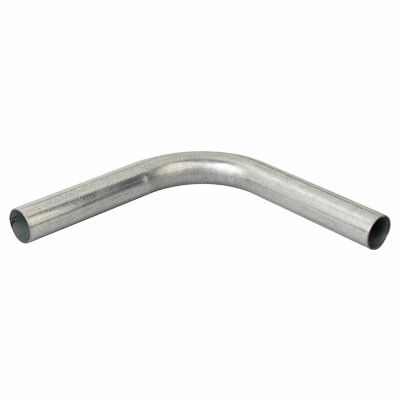

Поворот на 90 градусов из нержавеющей стали AISI 316L, д.20х1мм - 6013-20XXR ДКС

Поворот 90 градусов из нержавеющей стали AISI 316L, диаметр 20х1 мм от DKC (ДКС) - это жесткий фитинг для изменения направления трубопровода на 90°, предназначенный для работы в агрессивных средах. Артикулы 6013-20xx и 6013-20xxr подходят для систем с трубами диаметром 20 мм, где важна долговечность и чистота поверхности.

Назначение и область применения

Поворот 90 градусов из нержавеющей стали AISI 316L, диаметр 20х1 мм используется для плавного поворота трубопровода под прямым углом. Применяется там, где требуется герметичность, легкость очистки и устойчивость к химическим воздействиям - например, в пищевой, фармацевтической, химической промышленности и системах очистки сточных вод.

Технические характеристики

• Материал: нержавеющая сталь AISI 316L (по описанию указано AISI 306L - вероятно опечатка; сертифицированный материал - AISI 316L)
• Диаметр трубы: 20 мм
• Толщина стенки: 1 мм
• Угол поворота: 90 градусов
• Внутренний радиус: 67 мм - обеспечивает минимальное сопротивление потоку
• Форма: гладкая внутренняя поверхность без заусенец
• Исполнение: жесткое - не подлежит деформации после установки
• Комплектация: с втулкой для плотной посадки на трубу
• Покрытие: базовый металл - никаких дополнительных покрытий
• Цвет: естественный серебристо-серый
• Содержание галогенов: отсутствует - безопасно для высокочистых процессов

Совместимость и монтаж

Поворот 90 градусов из нержавеющей стали AISI 316L, диаметр 20х1 мм совместим только с жесткими металлическими трубами внешним диаметром 20 мм и толщиной стенки около 1 мм. Установка осуществляется методом запрессовки - втулка обеспечивает плотный контакт без утечек. Для надежного соединения рекомендуется использовать специальный пресс-инструмент, соответствующий стандарту DIN/EN 10312. Не совместим с гибкими шлангами или пластиковыми трубами.

Безопасность и стандарты

Материал AISI 316L соответствует требованиям FDA и EHEDG для контакта с продуктами питания и лекарствами. Отсутствие галогенов делает изделие пригодным для систем с повышенными требованиями к чистоте. Производитель DKC (ДКС) соблюдает ISO 9001 в рамках серии Cosmec.

Преимущества

• Высокая коррозионная стойкость благодаря легированию молибденом в составе AISI 316L - выдерживает хлориды, кислоты, щелочи
• Гладкая внутренняя поверхность снижает риск осаждения частиц и облегчает CIP-очистку
• Жесткая конструкция исключает провисание и деформацию при давлении
• Втулка в комплекте гарантирует точную центровку и прочное соединение без сварки
• Не требует дополнительной защиты или окраски - материал сам по себе является защитным слоем

Ограничения применения

• Не предназначен для использования в условиях высокого механического удара - возможна трещина при перегрузках
• Не работает с трубами другого диаметра - даже +-0,5 мм вызывает утечку
• Не допускается нагрев выше 800 C - теряет коррозионную стойкость
• Не следует применять в системах с частыми температурными скачками от -40 до +150 C без расчета на тепловое расширение

Примеры использования

• Переправка жидкости между технологическими линиями на заводе по производству молока
• Система подачи растворителей в фармацевтическом цехе
• Трубопроводы в бактериологических лабораториях
• Обвязка насосов и фильтров в системах водоочистки

Практические советы

• Проверьте внутренний диаметр трубы перед монтажом - он должен точно соответствовать 20 мм наружному диаметру
• При использовании в CIP-системах убедитесь, что скорость потока достаточна для самоочистки - минимум 1,5 м/с
• Не используйте абразивные средства для чистки - достаточно мыльного раствора и мягкой губки
• Артикул 6013-20xxr отличается от 6013-20xx наличием резьбы на одном конце - уточните тип соединения при заказе
• Запасайте детали одной партии - цвет и фактура могут немного различаться между сериями
