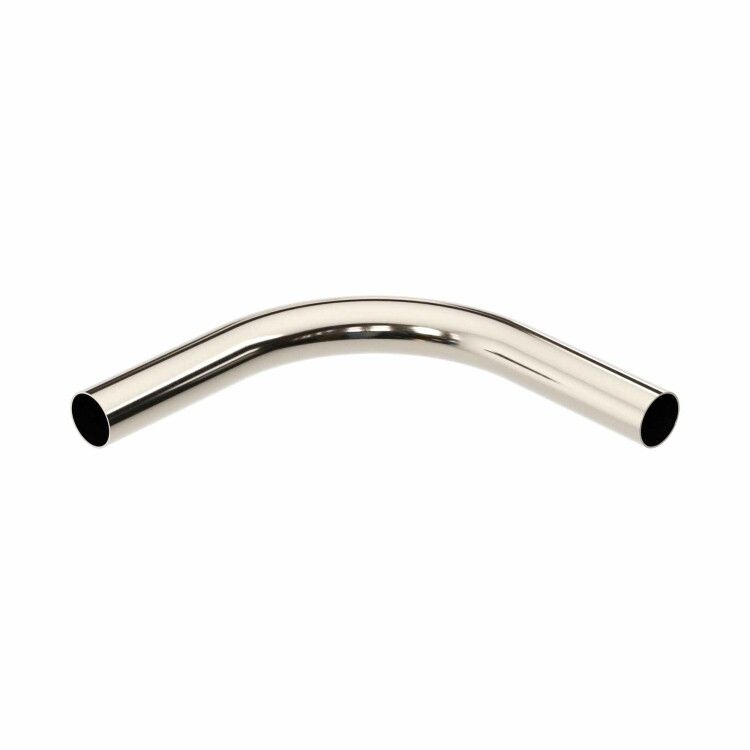

Поворот на 90° из нержавеющей стали AISI 304, д.20х1мм | 6013-20XR DKC ДКС

Поворот на 90° из нержавеющей стали AISI 304, диаметр 20х1 мм от бренда DKC (ДКС), артикул 6013-20xr - это фитинг для изменения направления трубопровода под прямым углом, предназначенный для работы с жесткими металлическими трубами в агрессивных средах.

Назначение и область применения

Поворот на 90° из нержавеющей стали AISI 304, диаметр 20х1 мм используется для поворота трубопроводной системы на 90 градусов без необходимости использовать несколько соединений. Применяется там, где важна герметичность, долговечность и устойчивость к коррозии - например, в пищевой, химической, фармацевтической промышленности, на конвейерах, системах мойки, вентиляции и технологических линиях.

Технические характеристики

• Материал: нержавеющая сталь AISI 304
• Наружный диаметр трубы: 20 мм
• Толщина стенки трубы: 1 мм
• Угол поворота: 90°
• Форма: одноразовый изгиб без сварных швов

Совместимость и монтаж

Поворот на 90° из нержавеющей стали AISI 304, диаметр 20х1 мм совместим только с жесткими металлическими трубами внешним диаметром 20 мм и толщиной стенки 1 мм. Устанавливается путём вставки трубы в оба конца фитинга до упора. Для надёжного соединения рекомендуется использовать зажимные хомутики или специальные фиксирующие элементы, соответствующие стандарту DKC Cosmec. Не предназначен для гибких шлангов или труб с другим диаметром.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - подходит для контакта с водой, моющими средствами, слабыми кислотами и щелочами
• Гладкая внутренняя поверхность снижает риск застревания частиц - важно для санитарных условий
• Цельнотянутая конструкция исключает сварные швы - повышает прочность и герметичность
• Легко очищается - подходит для систем, требующих регулярной дезинфекции

Ограничения применения

• Не рассчитан на высокое давление - максимальное рабочее давление не указано производителем; не следует использовать в системах с давлением выше 5 бар без проверки
• Не подходит для температур выше +80 C длительного действия - возможна потеря механической прочности
• Не совместим с пластиковыми, медными или алюминиевыми трубами - только с жесткими стальными трубами 20×1 мм
• Не предназначен для частых изгибов или ударных нагрузок - является стационарным компонентом

Примеры использования

• Изменение направления воздуховода в системе вентиляции цеха
• Переход между вертикальной и горизонтальной секцией трубопровода в линии мойки оборудования
• Разводка воды или паровой линии на производстве пищевых продуктов
• Сборка модульных рам и каркасов в автоматизированных линиях

Практические советы

• При монтаже убедитесь, что торец трубы обрезан ровно - неровный край может вызвать протечку
• Проверьте посадочный диаметр трубы перед установкой - даже небольшое отклонение в +-0,2 мм может нарушить герметичность
• Для систем с частой очисткой используйте мягкие щётки и нейтральные средства - агрессивные кислоты могут повредить пассивный слой AISI 304
• Поворот на 90° из нержавеющей стали AISI 304, диаметр 20х1 мм - часть серии Cosmec от DKC; для унификации системы лучше сочетать его с другими элементами этой же серии
