Поворот гибкий гофрированный оранжевый d20 мм (35шт/420шт уп/кор) | PR13.1261 Промрукав Строитель

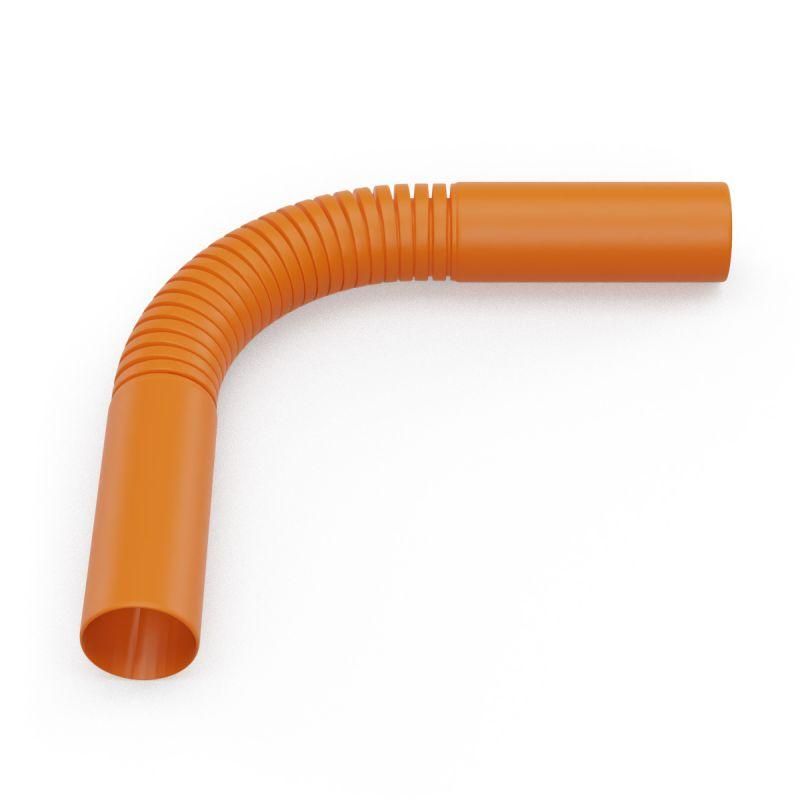

Поворот гибкий гофрированный оранжевый d20 мм от Промрукав (артикул pr13.1261) предназначен для плавного и герметичного перехода между жесткими пластиковыми трубами под углом 90°, обеспечивая надежную прокладку кабелей в условиях ограниченного пространства.

Назначение и область применения

Поворот гибкий гофрированный оранжевый d20 мм используется для соединения жестких пластиковых труб в местах, где требуется изменить направление трассы без использования нескольких фитингов. Подходит для прокладки кабелей и проводов в системах автоматизации, на станках, конвейерах, в распределительных щитах и других объектах, где важна компактность и эстетика.

Технические характеристики

• Диаметр: 20 мм - внутренний проход для кабелей соответствует стандартному размеру гофрированных и гладких труб этого класса;
• Угол дуги: 90° - фиксированный изгиб, обеспечивающий четкую смену направления;
• Материал: Поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам, химически инертен, не поддерживает горение;
• Исполнение: Вставной - легко одевается на конец трубы без дополнительных креплений;
• Цвет: Оранжевый - совместим с другими элементами системы того же цвета, упрощает визуальное выделение трассы;
• Минимальный радиус изгиба: 3 внешних диаметра - при установке не следует перегибать изделие сильнее указанного значения.

Совместимость и монтаж

Поворот гибкий гофрированный оранжевый d20 мм совместим с гладкими и гофрированными трубами диаметром 20 мм из ПВХ. Монтируется просто: труба вводится в один край поворота до упора, второй конец соединяется с последующей секцией. Нет необходимости в клее, зажимах или инструментах - соединение плотное за счет посадочного диаметра и эластичности материала. Убедитесь, что внутренний диаметр трубы соответствует 20 мм - иначе возможен люфт или деформация.

Преимущества

• Герметичное соединение без дополнительных уплотнителей - снижает риск попадания пыли и влаги;
• Эластичная гофрированная конструкция позволяет компенсировать небольшие смещения при сборке;
• Оранжевый цвет обеспечивает единообразие с другими элементами системы, упрощает обслуживание и диагностику;
• Не требует специального инструмента - монтаж выполняется руками даже в труднодоступных местах.

Ограничения применения

• Не предназначена для работы под высоким давлением - применяется исключительно для защиты кабелей, а не для транспортировки жидкостей или газов;
• Не рекомендуется использовать при температурах ниже –15 C - материал становится хрупким и теряет эластичность;
• Не подходит для открытых участков с постоянным воздействием прямого солнечного света - ПВХ со временем выцветает и стареет;
• Запрещено применять с металлическими трубами - несовместимость материалов и разница в коэффициентах теплового расширения могут вызвать разрушение соединения.

Примеры использования

• Переход между жесткой ПВХ-трубой и гофрированным рукавом внутри шкафа управления;
• Обход препятствий (например, болтов, ребер жесткости) на станке с ЧПУ;
• Прокладка сигнальных кабелей в узком пространстве между корпусом оборудования и стеной;
• Сборка распределительных коробок с минимальными радиусами изгиба.

Практические советы

• Перед монтажом проверьте, чтобы внутренние диаметры всех соединяемых элементов были точно 20 мм - даже небольшое отклонение может привести к плохому контакту;
• При использовании в холодном помещении нагрейте поворот руками или тепловым пистолетом до +10…+15 C - это восстановит эластичность ПВХ;
• Не используйте силовые методы при установке - если труба не входит свободно, проверьте наличие заусенцев или деформаций;
• Для долговечности избегайте частого перегиба одного и того же места - гофра имеет предел циклической прочности.
