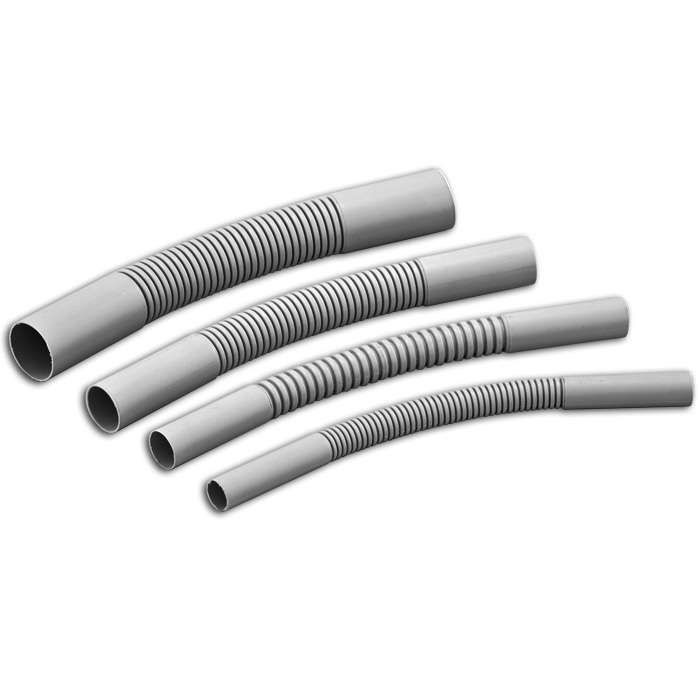

Поворот гибкий гофрированный труба-труба 20 мм | П01420 Рувинил TYCO

Поворот гибкий гофрированный труба-труба 20 мм от бренда Рувинил (арт. п01420) предназначен для изменения направления проводки в ограниченном пространстве, обеспечивая гибкое и надёжное соединение между участками гофрированных или гладких труб.

Назначение и область применения

Этот поворот используется там, где требуется изменить направление кабельной трассы под углом 90 градусов без жестких изгибов. Подходит для прокладки кабелей в электроустановках, распределительных щитах, на станках, конвейерах и других объектах, где важна компактность и защита проводов от механических воздействий.

Технические характеристики

• Диаметр: 20 мм - внутренний проход позволяет протянуть кабели до соответствующего внешнего диаметра;
• Угол поворота: 90 градусов - фиксированная форма для точного изменения направления;
• Материал: ПВХ - устойчив к влаге, химическим веществам и перепадам температур;
• Цвет: серый - стандартизированный цвет для промышленного оборудования, легко сочетается с другими элементами системы.

Совместимость и монтаж

Поворот совместим с гофрированными и гладкими трубами диаметром 20 мм. Устанавливается путём вставки одного конца в трубу, второй конец - в следующий участок трассы. Соединение плотное, не требует дополнительных фиксаторов. Для надёжности рекомендуется использовать хомутики или зажимы на входе/выходе, особенно в условиях вибраций.

Преимущества

• Гибкая конструкция позволяет точно выставить угол без дополнительных переходников;
• ПВХ материал не деформируется при нормальных температурах и сохраняет форму после установки;
• Легко монтировать даже в труднодоступных местах благодаря эластичности;
• Не требует специального инструмента - достаточно рук и стандартных креплений.

Ограничения применения

• Не предназначена для использования вне помещений при постоянном воздействии УФ-излучения - ПВХ со временем теряет прочность;
• Не рассчитана на высокие нагрузки: нельзя применять как несущую конструкцию или опору;
• Работает в пределах температур от –5C до +60C - выше указанного диапазона возможна потеря формы.

Примеры использования

• Подключение кабеля от шкафа управления к двигателю на станке с жёстким расположением;
• Изменение направления трассы внутри распределительного щита при ограниченном пространстве;
• Прокладка сигнальных проводов в автоматических линиях, где нужны частые переезды или повороты.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы, в которую вставляется поворот, действительно составляет 20 мм - слишком маленький или большой диаметр снижает герметичность;
• Если трасса проходит через вибрирующие зоны, дополнительно закрепите поворот хомутиком на каждом конце;
• Не используйте этот поворот в качестве переходника между трубами разного типа - он работает только с аналогичными по диаметру и материалу элементами;
• При необходимости замены - просто вытяните старый поворот и вставьте новый; ремонт не требуется.
