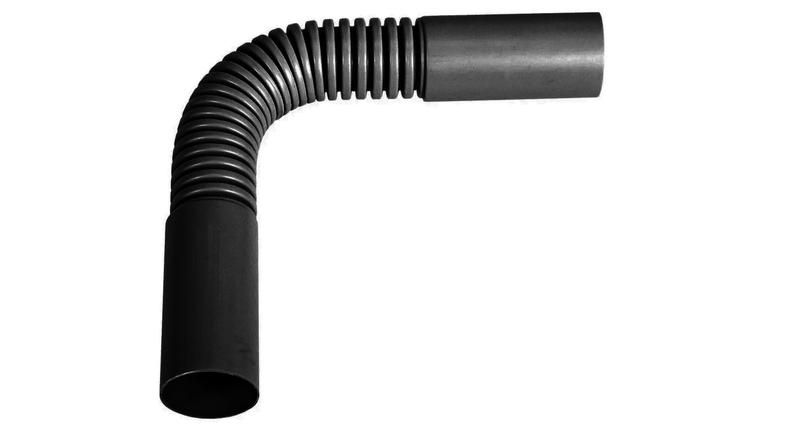

Поворот гибкий гофрированный труба-труба 16 мм черный | П01416Ч Рувинил TYCO

Поворот гибкий гофрированный труба-труба 16 мм черный от бренда Рувинил - это компактный поворотный элемент для защиты и организации проводов и кабелей в местах с ограниченным пространством. Артикул п01416ч подходит для прокладки в автоматизированных системах, станках и распределительных щитах.

Назначение и область применения

Элемент предназначен для создания плавного изгиба в кабельной трассе без необходимости использовать несколько соединений. Подходит там, где требуется изменить направление кабеля на 90° с минимальным радиусом изгиба. Часто применяется в электрооборудовании, промышленных автоматах, конвейерах, робототехнике и внутри щитов управления.

Технические характеристики

• Внутренний диаметр: 16 мм - позволяет протянуть кабели до 10–12 мм в диаметре (с учётом изоляции)
• Материал: гофрированная полиэтиленовая труба - устойчив к механическим нагрузкам и химически агрессивным средам
• Цвет: чёрный - защищает от УФ-излучения, подходит для работы вне помещений
• Угол поворота: 90° - фиксированная форма, не регулируется
• Гибкость: обеспечивает свободный изгиб без деформаций при правильном монтаже

Совместимость и монтаж

Поворот совместим с гофрированными трубами внутренним диаметром 16 мм. Монтируется путём вставки концов трубы в гофру до упора - зажимающих элементов не требует. Для надёжности рекомендуется дополнительно закрепить место соединения хомутиком или термоусадкой. Не используйте силовое воздействие при установке - это может повредить гофру.

Преимущества

• Заменяет два обычных участка гофры и уголок - снижает количество соединений и риск попадания пыли/влаги
• Не требует специальных инструментов для установки
• Выдерживает частые вибрации - идеален для оборудования с движущимися частями
• Легко гнётся руками - удобен для сложных маршрутов

Ограничения применения

• Не предназначена для постоянного давления или герметичной изоляции - не заменяет трубу с гермовводом
• Не выдерживает температуру выше +85 C - не используется рядом с нагревательными элементами
• Не подходит для прокладки высоковольтных кабелей без дополнительной защиты
• Не рассчитана на открытый монтаж под прямыми солнечными лучами более 6 месяцев - даже чёрный цвет не гарантирует долгую UV-стойкость

Примеры использования

• Подключение датчиков на мобильных секциях станков
• Прокладка кабелей между шкафом управления и исполнительным механизмом
• Обход препятствий в плотно заполненных распределительных щитах
• Изменение направления кабеля в роботизированных модулях

Практические советы

• Перед монтажом проверьте, что внешний диаметр кабеля меньше 14 мм - иначе он будет туго проходить через поворот
• Не перегибайте поворот сильнее 90° - это может вызвать трещины в стенке гофры
• При использовании в сырых помещениях комбинируйте с термоусадочными колпачками на концах
• Артикул п01416ч часто заказывают в паре с прямой гофрой того же диаметра - так создаётся целостная трасса
