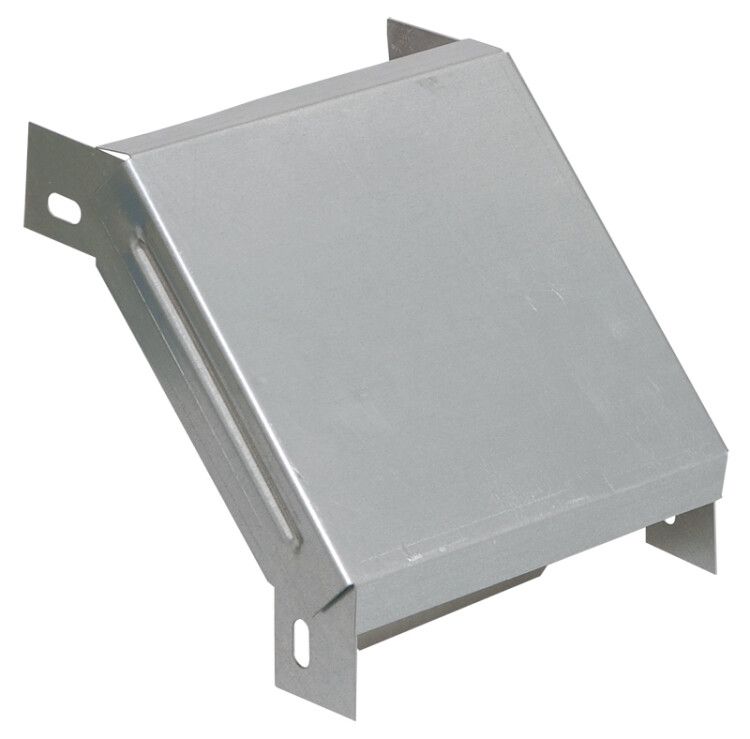

Поворот на 90 град. вертикальный внешний 80х100 RAL | CLP1NR-080-100 IEK

Поворот вертикальный внешний 90 градусов 80х100 RAL от IEK (ИЭК), артикул clp1nr-080-100, предназначен для изменения направления кабельной трассы под углом 90° в вертикальной плоскости. Изделие из оцинкованной стали с порошковым покрытием обеспечивает долговечную защиту проводов в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Поворот вертикальный внешний 90 градусов 80х100 RAL используется для перехода кабельной трассы с горизонтального участка на вертикальный, либо наоборот. Применяется в системах кабельного канала при прокладке силовых и слаботочных сетей внутри зданий и на открытых площадках. Подходит для объектов промышленного, коммерческого и жилищного назначения - например, на заводах, в торговых центрах, офисах и подъездах многоквартирных домов.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить четкий перепад высоты без изгибов кабеля
• Размеры: 80×100 мм - соответствует стандартным размерам кабельных каналов серии ESCA
• Внутренний радиус: 300 мм - минимизирует риск повреждения изоляции кабелей при прокладке
• Материал: сталь оцинкованная - устойчив к коррозии, подходит для сред с повышенной влажностью
• Толщина стенки: 0,8 мм - достаточна для сохранения формы при монтаже и эксплуатации
• Покрытие: порошковое, цвет 9016 RAL - защищает от выцветания, химических воздействий и механических царапин
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фиксирующих элементов
• Наличие крышки: да - обеспечивает легкий доступ к кабелям и надежную герметичность
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены
• Соответствие: ГОСТ 14918-80 - сертифицирован для использования в России и странах СНГ

Совместимость и монтаж

Поворот совместим с кабельными каналами серии ESCA от IEK того же размера (80×100 мм). Монтаж выполняется путем вставки в торец прямого участка канала - интегрированный соединитель обеспечивает плотное и прочное соединение без зазоров. Крышка фиксируется на шлицах и легко открывается для обслуживания. Для сборки достаточно обычных инструментов: отвертки и ножниц по металлу. Установка возможна как на стене, так и на потолке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим безопасность и эксплуатационные параметры кабельных каналов. Оцинкованная сталь и порошковое покрытие обеспечивают электроизоляцию и предотвращают возникновение точек коррозии, снижая риск аварий. Надежная конструкция исключает самопроизвольное раскрытие крышки при вибрациях.

Преимущества

• Интегрированный соединитель - экономит время монтажа, не требует дополнительных крепежей
• Порошковое покрытие - устойчиво к истиранию, не требует окраски после установки
• Четкая форма и внутренний радиус 300 мм - позволяют прокладывать кабели с минимальным усилием и без повреждений
• Крышка с фиксацией - обеспечивает быстрый доступ к кабелям при необходимости диагностики или модификации сети
• Совместимость с серией ESCA - возможность использовать одинаковые компоненты во всей трассе

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - не имеет IP-защиты
• Не рекомендуется применять в местах с частыми ударными нагрузками (например, рядом с движущимися механизмами без защиты)
• Подходит только для кабелей, которые помещаются в канал 80×100 мм; не следует перегружать просвет более чем на 40%
• Не является частью системы с автоматическим управлением - не содержит электронных компонентов

Примеры использования

• Переход кабельной трассы с потолка на стену в административном здании
• Обход колонны в производственном цехе при прокладке питания оборудования
• Запитка освещения в подвале через вертикальный канал от этажного щита
• Прокладка сигнализации между этажами в многоэтажном доме

Практические советы

• При выборе проверьте, что толщина кабелей и количество жил не превышают допустимую заполненность канала - максимум 40% объема
• При монтаже на открытом воздухе используйте дополнительно герметик на стыках, если требуется усиление защиты от влаги
• Не применяйте этот поворот вместо внутреннего - он предназначен именно для внешних поворотов, где кабель проходит снаружи контура
• Для удобства обслуживания располагайте повороты в зонах с доступом - не закрывайте их декоративными панелями
• Артикул clp1nr-080-100 совместим с другими элементами серии ESCA - заказывайте всю трассу одним комплектом для гарантии совпадения цвета и размеров
