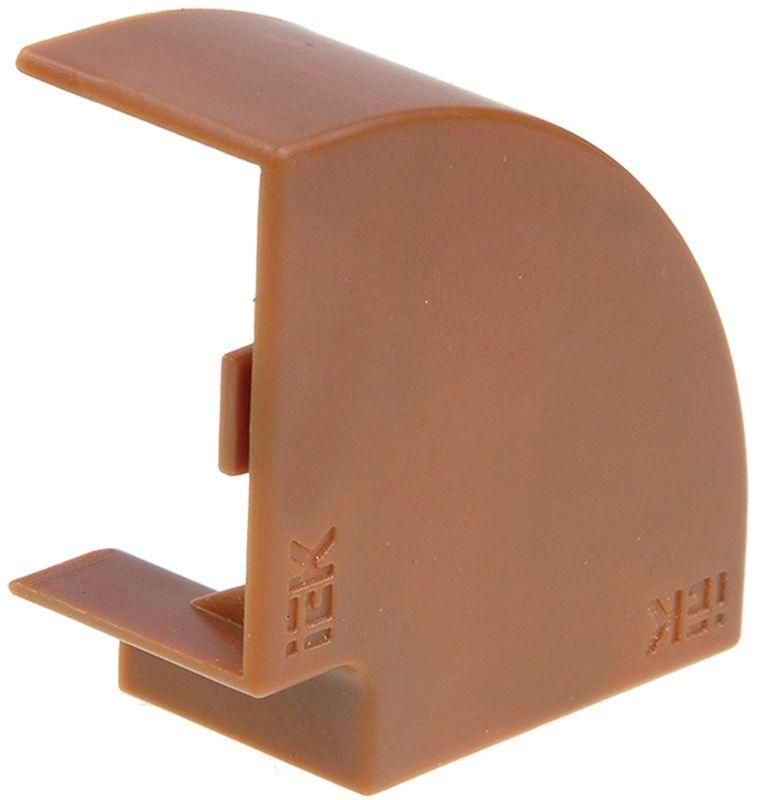

Поворот на 90град. КМП 25х16 дуб (уп.4шт) ELECOR IEK EL-KK10D-P-025-016-K11

Поворот 90 градусов КМП 25х16 дуб (комплект 4 шт) от IEK предназначен для плавного и аккуратного изменения направления кабельной трассы внутри кабель-канала серии ELECOR. Комплект из четырёх элементов обеспечивает удобство монтажа при организации вертикальных и горизонтальных переходов. Этот поворот совместим с профилями ELECOR и ECOLINE, что делает его универсальным решением для электромонтажных работ в помещениях.

Назначение и область применения

Поворот 90 градусов КМП 25х16 дуб (комплект 4 шт) используется для создания уголковых соединений между участками кабель-канала при изменении направления трассы на 90°. Применяется в закрытой проводке - например, при прокладке кабелей в офисах, жилых домах, производственных цехах. Элемент позволяет сохранить целостность канала, избежать острых перегибов и обеспечить эстетичный вид завершённой трассы.

Технические характеристики

• Угол поворота: 90°
• Габариты: соответствует кабель-каналу 25×16 мм
• Материал: ПВХ (поливинилхлорид) - устойчив к механическим воздействиям и химическим средам
• Цвет: 8024 (дуб) - имитирует древесную фактуру, сочетается с декоративными панелями и другими элементами серии ELECOR
• Температурный диапазон: от -15 C до +60 C - подходит для установки в отапливаемых и неотапливаемых помещениях с умеренным климатом
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Тип крепления: фиксация защелкой - легко монтируется и демонтируется без инструментов
• Исполнение: верхняя часть - предназначена для установки на крышку кабель-канала
• Покрытие: без покрытия - поверхность матовая, не требует дополнительной обработки

Совместимость и монтаж

Поворот 90 градусов КМП 25х16 дуб (комплект 4 шт) совместим с кабель-каналами серии ELECOR и ECOLINE того же сечения (25×16 мм). Устанавливается на верхнюю часть канала - защёлкиваются боковые выступы в пазы крышки. Для сборки достаточно плотно прижать элемент к каналу до характерного щелчка. Нет необходимости использовать саморезы или клей. Отдельно проверьте, чтобы внутренний профиль канала был без деформаций - иначе защёлка может не зафиксироваться надёжно.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям пожарной безопасности для электромонтажных систем. Не содержит свинца и других токсичных компонентов. Соответствует нормам ГОСТ Р 50571 и рекомендованному проектному ассортименту IEK.

Преимущества

• Лёгкая установка благодаря системе защёлок - экономит время при монтаже
• Стандартная цветовая гамма (дуб) гармонично сочетается с другими элементами серии ELECOR
• Высокая долговечность - срок службы 25 лет снижает необходимость замены
• Не требует специального инструмента - можно смонтировать даже в труднодоступных местах
• Защищает кабели от перегиба - продлевает срок службы изоляции

Ограничения применения

• Не предназначен для открытой прокладки на улице - материал не рассчитан на постоянное UV-воздействие и осадки
• Не следует применять в условиях температуры ниже -15 C - возможна потеря пластичности и хрупкость материала
• Не совместим с кабель-каналами других серий, кроме ELECOR и ECOLINE, даже при одинаковом сечении - форма крепления отличается
• Не подходит для нагрузок выше допустимых - не является несущим элементом, не выдерживает вес оборудования

Примеры использования

• Переход с горизонтальной части кабель-канала на вертикальную стену в офисном помещении
• Обводка трубопровода или радиатора в квартире при прокладке силовой сети
• Сборка распределительной коробки с несколькими выходами в бытовой автоматике
• Монтаж в учебных классах, больницах, административных зданиях - где важна чистота линии и безопасность

Практические советы

• Перед монтажом убедитесь, что кабель-канал имеет правильное сечение - 25×16 мм. Использование с другим размером приведёт к плохому контакту и выпадению поворота
• Если трасса проходит через зону с высокой влажностью (например, ванная комната), дополнительно герметизируйте стыки силиконовым составом - хотя IP-класс не указан, повышенная влага может влиять на долговечность
• Комплект из 4 штук оптимален для типового монтажа - обычно требуется два поворота для одного вертикального участка и ещё два для противоположной стороны
• При использовании в старых зданиях проверьте уровень ровности стены - неровности могут вызвать перекос и затруднить защёлкивание
• Не используйте этот поворот как самостоятельный корпус - он не предназначен для размещения внутри него соединителей или ответвлений
