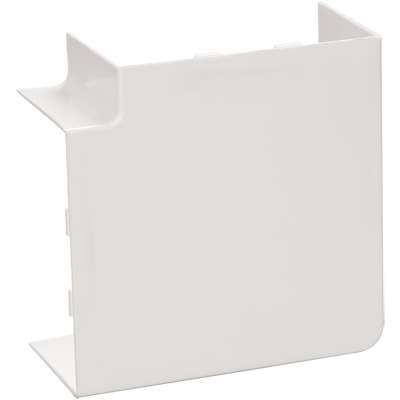

Поворот на 90град. 25х16 КМП ELECOR IEK CKK10D-P-025-016-K01

Поворот на 90 градусов КМП 25х16 от IEK (ИЭК) - элемент системы кабель-канала, предназначенный для изменения направления трассы на вертикальную плоскость. Артикул ckk10d-p-025-016-k01 обеспечивает компактный поворот с сохранением целостности проводки, подходит для внутренней прокладки в помещениях.

Назначение и область применения

Поворот на 90 градусов КМП 25х16 используется для перехода кабель-канала с горизонтального участка на вертикальный - вверх или вниз. Применяется в системах распределения электроэнергии внутри зданий: офисах, жилых домах, производственных цехах. Подходит для укладки силовых и слаботочных кабелей в составных кабель-каналах серии ELECOR.

Технические характеристики

• Угол изгиба: 90 градусов
• Размеры канала: 25×16 мм (высота × ширина)
• Материал: пластик - устойчив к механическим воздействиям и химически нейтральный
• Цвет: чисто-белый - соответствует цветовой гамме основного кабель-канала
• Тип изделия: угол 90 градусов с основанием и крышкой
• Симметричность: да - можно использовать как для движения вверх, так и вниз
• Способ монтажа: составной - совмещается с другими элементами кабель-канала

Совместимость и монтаж

Поворот на 90 градусов КМП 25х16 совместим с кабель-каналами серии ELECOR того же размера (25×16 мм). Монтируется путём соединения с прямым участком кабель-канала: сначала устанавливается основание, затем укладываются провода, после чего фиксируется крышка. Нет необходимости в дополнительных крепёжных элементах - система работает за счёт плотного защёлкивания. Учитывайте, что посадочные размеры должны точно совпадать с остальными элементами трассы.

Преимущества

• Симметричная конструкция позволяет использовать один и тот же элемент для поворотов вверх и вниз - снижает потребность в запасе деталей
• Пластиковое исполнение исключает риск коррозии и не требует специальной защиты
• Чисто-белый цвет легко сочетается с большинством интерьеров и не бросается в глаза
• Составная сборка упрощает замену и обслуживание кабелей без демонтажа всей трассы

Ограничения применения

• Не предназначен для наружной установки - материал не рассчитан на ультрафиолетовое излучение и перепады температур
• Не применяется в условиях повышенной влажности, агрессивных сред или взрывоопасных зонах
• Поддерживает только кабели с суммарным сечением, соответствующим внутреннему объёму канала 25×16 мм - перегрузка недопустима
• Не является самостоятельным элементом - требует комбинирования с прямыми участками и фитингами той же серии

Примеры использования

• Переход кабеля от потолочного кабель-канала к стеновому - например, для питания выключателя или розетки
• Запитка оборудования на полу от трассы, проходящей по стене
• Обход препятствий (батареи, трубопроводы) в квартире или офисе
• Сборка вертикальных стояков в многоквартирном доме с использованием единой системы ELECOR

Практические советы

• Перед монтажом проверьте соответствие размеров: внешние габариты поворота должны совпадать с прямым участком КМП 25х16
• Не используйте инструменты для принудительного закрепления - это может повредить защёлки
• При прокладке нескольких кабелей оставляйте свободный объём - не заполняйте канал более чем на 40%
• Для удобства сборки начните с установки основания, потом уложите провода, затем защёлкните крышку
• Артикул ckk10d-p-025-016-k01 - часть серии ELECOR; для полной совместимости используйте только комплектующие от IEK (ИЭК)
