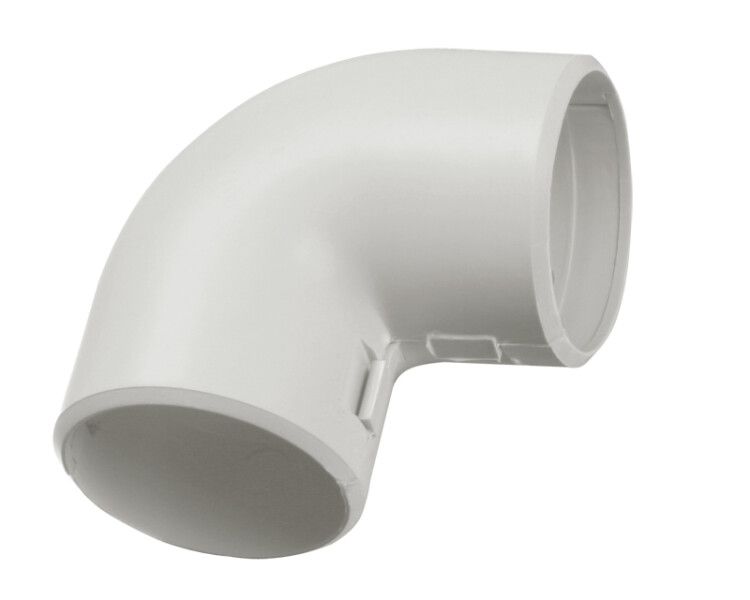

Поворот открывающийся на 90град CI16G IEK ELASTA - CTA10D-CIG16-K41-050

Поворот открывающийся на 90 градусов CI16G от IEK - это соединительный элемент из ПВХ для гибкого монтажа жестких труб под прямым углом. Артикул cta10d-cig16-k41-050 подходит для систем, где важна надежная фиксация без сварки и герметизации.

Назначение и область применения

Поворот открывающийся на 90 градусов CI16G используется для соединения двух гладких жестких труб одного диаметра под углом 90°. Применяется в системах прокладки кабельных трасс, воздуховодах, канализационных сетях и других инженерных коммуникациях, где требуется изменить направление трубы без использования клея или инструментов.

Технические характеристики

• Номинальный диаметр: 16 мм - совместим с трубами такого же внутреннего диаметра
• Угол поворота: 90 градусов - обеспечивает четкий перегиб трубы
• Материал: Поливинилхлорид (ПВХ) - устойчив к коррозии, химически инертен
• Цвет: Серый (RAL 7035) - стандартизированная окраска для визуального различения
• Исполнение: Вставной - монтируется путём введения труб в обе половины корпуса
• Горючесть: Самозатухающий материал - снижает риск распространения пламени
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в закрытых системах
• Нормативный документ: ТУ 2248-002-18461115-2010 - соответствует техническим условиям производства

Совместимость и монтаж

Поворот CI16G совместим только с гладкими жесткими трубами диаметром 16 мм. Не подходит для гофрированных, мягких или пластичных труб. Монтаж выполняется просто: вставьте трубу в одну половину поворота до щелчка, затем вторую - аналогично. Соединение фиксируется защелкой, не требует клея, пайки или инструментов. Обе части идентичны - можно менять местами при сборке.

Безопасность и стандарты

Материал ПВХ соответствует требованиям самозатухаемости, что делает изделие безопасным для использования в замкнутых помещениях. Производство регламентируется ТУ 2248-002-18461115-2010. Не содержит свинца и других запрещённых добавок. Подходит для работы в температурном диапазоне, типичном для бытовых и промышленных систем - от -10C до +40C (не указано явно, но следует из материала и норматива).

Преимущества

• Не требует специальных инструментов - монтаж вручную за секунды
• Отсутствие клея исключает риск протечек и высыхания связующего
• Высокая механическая прочность ПВХ - выдерживает нагрузки при прокладке кабеля
• Стандартный цвет RAL 7035 - удобен для визуальной диагностики и серийного монтажа
• Долгий срок службы - экономия на заменах в течение всего срока эксплуатации системы

Ограничения применения

• Не предназначено для наружной установки - ПВХ теряет эластичность при минусовых температурах ниже -10C
• Не рекомендуется использовать в системах с высоким давлением жидкостей - только для слаботочных и воздушных сред
• Не совместим с трубами большего или меньшего диаметра - точное соответствие 16 мм обязательно
• Запрещено применять в контакте с растворителями, бензолом, ацетоном - возможна деформация материала

Примеры использования

• Сборка кабельных каналов в распределительных щитах
• Прокладка воздуховодов в HVAC-системах
• Монтаж трубопроводов для слива воды в промышленных зонах
• Обход препятствий в стенах и потолках при скрытой проводке

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 16 мм
• Не используйте силу при вставке; если труба не входит легко - возможно, она деформирована или имеет заусенцы
• При необходимости разборки - осторожно отожмите защелки с обеих сторон, чтобы не повредить корпус
• Для долговечности избегайте постоянного воздействия УФ-лучей - даже если изделие внутри, свет через прозрачные панели может вызвать старение ПВХ
• Артикул cta10d-cig16-k41-050 выпускается в комплекте с двумя одинаковыми половинами - не потеряйте ни одну часть при хранении
