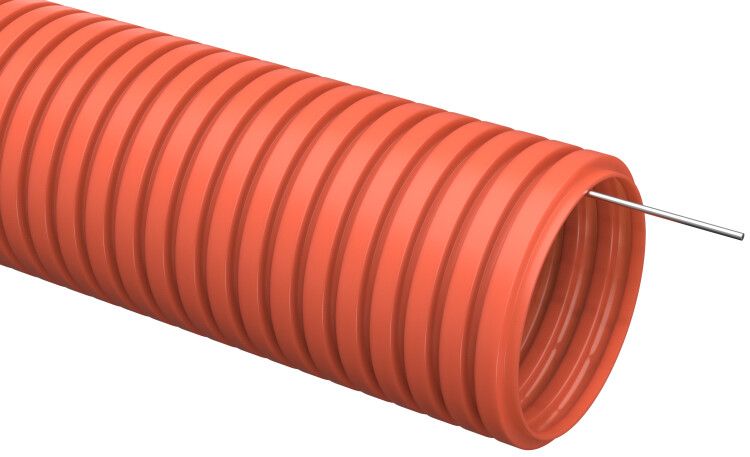

Труба гофрированная ПНД d=16мм с зондом оранжевая (100м) IEK - CTG20-16-K04-100

Труба гофрированная полиэтилен низкого давления (ПНД) d16мм с протяжкой/зондом оранжевая (100м) от IEK (ИЭК) - гибкий защитный канал для прокладки кабелей в стенах, полу и потолках. Артикул ctg20-16-k04-100 подходит для скрытых электромонтажных работ в негорючих конструкциях.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) d16мм с протяжкой/зондом оранжевая (100м) используется для защиты и прокладки электрических кабелей: силовых, слаботочных и информационных. Применяется исключительно в скрытой проводке внутри негорючих конструкций - в штробах стен, стяжке пола, пустотах перекрытий и потолочных плитах. Не допускается открытая прокладка на поверхности, так как материал распространяет горение.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Наружный диаметр: 16 мм - подходит для кабелей до 8–10 мм2
• Длина бухты: 100 метров - удобна для крупных объектов
• Цвет: оранжевый - стандартизированная маркировка для электромонтажа
• Температурный диапазон: от –40 C до +90 C - работает в холодных и нагреваемых зонах
• Степень защиты IP40 - защищает от твердых частиц размером более 1 мм, не обеспечивает защиту от воды
• Прочность при сжатии: 320 Н - выдерживает нагрузку от бетонной стяжки и штукатурки
• Срок службы: 25 лет - при соблюдении условий монтажа
• Горючесть: материал распространяет горение - требует установки только в негорючих средах
• Содержание галогенов: да - при горении выделяет токсичные газы

Совместимость и монтаж

Труба gофрированная полиэтилен низкого давления (ПНД) d16мм с протяжкой/зондом оранжевая (100м) оснащена внутренней протяжкой - стальной или пластиковой нитью, которая позволяет легко затянуть кабель через всю трубу. Монтаж выполняется после подготовки штробы или канала. Кабель заводится в один конец трубы, затем протягивается с помощью протяжки. Для соединений используются фитинги IEK серии ELASTA. Диаметр 16 мм оптимален для одного-двух кабелей сечением до 10 мм2. Не рекомендуется заполнять трубу более чем на 40% её сечения.

Безопасность и стандарты

Труба соответствует требованиям к электромонтажным изделиям, но имеет важные ограничения: она не является самозагасающей и содержит галогены. Это делает её непригодной для помещений с повышенными требованиями к пожарной безопасности (например, детские учреждения, больницы, эвакуационные пути). Применяется только там, где возможна скрытая прокладка в негорючих основаниях, что снижает риск возгорания внешних поверхностей.

Преимущества

• Высокая гибкость - легко проходит повороты и изгибы без специальных инструментов
• Удобная протяжка - экономит время при прокладке кабелей
• Устойчивость к влаге и коррозии - подходит для влажных зон (ванная, подвал)
• Долгий срок службы - 25 лет при правильном монтаже
• Оранжевый цвет - визуально отличает электропроводку от других коммуникаций

Ограничения применения

• Не применяется для открытой прокладки - материал горюч
• Запрещено использовать в местах с высокими требованиями к пожарной безопасности
• Не подходит для прокладки в легковоспламеняющихся конструкциях (деревянные перекрытия, гипсокартон без огнестойкой отделки)
• Не обеспечивает защиту от воды - нельзя применять во влажных помещениях без дополнительной герметизации
• При пожаре выделяет токсичные газы - не рекомендуется в жилых зонах без принудительной вентиляции

Примеры использования

• Прокладка кабеля питания для розеток в бетонной стене
• Скрытая прокладка сетевых кабелей в стяжке пола перед укладкой плитки
• Защита сигнальных проводов в потолке между плитами перекрытия
• Монтаж кабелей видеонаблюдения в штробах кирпичных стен

Практические советы

• Перед монтажом проверьте целостность протяжки - если порвана, замените трубу
• При изгибах радиус не менее 5×диаметра трубы (не меньше 8 см)
• Не используйте металлические зажимы - они могут повредить стенки трубы; применяйте пластиковые хомуты
• При прокладке в стяжке - убедитесь, что кабели не перегнуты и не находятся под напряжением при заливке
• Для длинных участков (>30 м) используйте распределительные коробки - упрощает обслуживание и ремонт
• Артикул ctg20-16-k04-100 совместим с фитингами IEK серии ELASTA - выбирайте те же комплектующие
