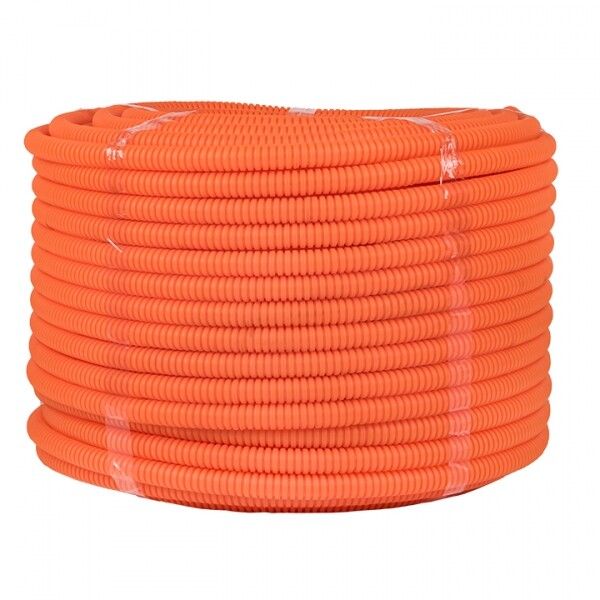

Труба гофрированная ПНД d16мм с протяжкой оранж. (уп.100м) Plast PROxima EKF tpnd-16-o

Труба гибкая гофрированная ПНД с протяжкой оранжевая d16мм (100м) от EKF - это защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Благодаря наличию протяжки и устойчивости к УФ-излучению, труба подходит как для внутренних, так и для наружных работ. Артикул tpnd-16-o включает 100 метров материала в одной бухте, что снижает затраты на доставку и монтаж.

Назначение и область применения

Труба гибкая гофрированная ПНД с протяжкой оранжевая d16мм (100м) предназначена для прокладки слаботочных и силовых кабелей в стационарных электроустановках. Подходит для скрытой, полускрытой и открытой прокладки в помещениях и на улице. Применяется в системах: электроснабжения до 1000 В, телефонии, интернета, видеонаблюдения, домашней автоматизации. Материал - полиэтилен высокой плотности (ПНД) - обеспечивает долговечность даже при воздействии внешней среды.

Технические характеристики

• Наружный диаметр: 16 мм
• Номинальный диаметр: 16 мм - позволяет пропускать один или несколько проводов с суммарным сечением до 10–12 мм2
• Длина бухты: 100 м - оптимальна для крупных объектов, минимизирует стыки
• Цвет: оранжевый - повышает видимость при открытой прокладке, соответствует цветовой маркировке для слаботочных систем
• Степень защиты IP55 - защита от пыли и струй воды, подходит для влажных помещений и уличного монтажа
• Температура эксплуатации: от –40 C до +90 C - выдерживает зимние холода и нагрев рядом с оборудованием
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при установке без повреждения стенок
• Прочность на разрыв: 200 Н - устойчива к случайным нагрузкам, например, при задевании инструментом
• Устойчивость к УФ-излучению - не трескается и не теряет прочность под прямыми солнечными лучами
• Не содержит галогенов - при возгорании не выделяет токсичных газов
• Распространяет горение - материал сам по себе горючий; требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба совместима со всеми типами изолированных проводов и кабелей, включая NYM, VVG, FTP, UTP. Гофра имеет встроенную протяжку - стальную нить, проходящую через всю длину. Это позволяет легко заправить кабель после фиксации трубы, особенно в труднодоступных местах. Для монтажа используйте крепления с шагом не более 1 м. Не рекомендуется растягивать трубу при установке - сохраняйте естественный изгиб. Диаметр 16 мм подходит для одного-двух кабелей; при большем количестве проверьте свободный объем внутри.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам до 1000 В. Класс воспламеняемости по UL94 указан как “Прочее” - значит, сертификация по этому стандарту не проведена. Однако наличие IP55 и устойчивости к УФ-излучению подтверждает соответствие условиям эксплуатации в соответствии с ПУЭ. При использовании в жилых и общественных зданиях необходимо учитывать, что труба распространяет горение - её нельзя применять в шахтах, лифтовых помещениях и других зонах с особыми требованиями к пожаробезопасности.

Преимущества

• Протяжка встроена - экономит время при прокладке кабелей, исключает необходимость вводить проводник вручную
• Высокая гибкость - легко формируется вокруг препятствий, не требует специальных инструментов для изгибов
• Устойчивость к УФ - не нуждается в дополнительной защите при наружном монтаже
• ПНД-материал - легкий, не корродирует, не боится влаги и химически активных сред
• 100-метровая бухта - удобна для масштабных проектов, снижает количество соединений

Ограничения применения

• Не применяется в местах с риском механического повреждения острыми предметами - гофра не является бронированной
• Запрещено использовать в канализационных, отопительных и газовых системах
• Не подходит для прокладки в пожароопасных зонах класса А и Б (по взрывоопасности) без дополнительной защиты
• Не рассчитана на частые изгибы в движущихся механизмах - только стационарная прокладка
• Распространяет горение - не заменяет негорючие кабель-каналы в эвакуационных путях

Примеры использования

• Прокладка кабелей видеонаблюдения по фасаду здания
• Скрытая прокладка Ethernet-кабелей в потолке офиса
• Подключение датчиков движения и светильников на улице
• Обустройство электропроводки в бане или сарае - благодаря влагостойкости и широкому температурному диапазону
• Монтаж сигнализации в деревянных конструкциях - гофра не передаёт тепло и не деформируется при перепадах влажности

Практические советы

• Перед монтажом проверьте, чтобы протяжка была целой - она должна свободно двигаться внутри трубы
• При прокладке в холодную погоду (ниже –20 C) согрейте трубу руками - ПНД становится хрупким
• Для кабелей с большим диаметром (например, 2×2,5 мм2) лучше использовать трубу 20 мм - здесь 16 мм будет плотно
• При выходе трубы на улицу закройте конец герметиком или заглушкой - предотвращает попадание влаги и насекомых
• Не забудьте оставить запас длины на оконцевание - при подключении клеммников требуется 10–15 см свободного участка
• Артикул tpnd-16-o от EKF PROxima - надёжный выбор для профессионального монтажа, часто используется в комплексных решениях по электроснабжению
