Поворот плавн. 90град тип В20 ESCA 50х150мм | CPV41-0-90-050-150 IEK

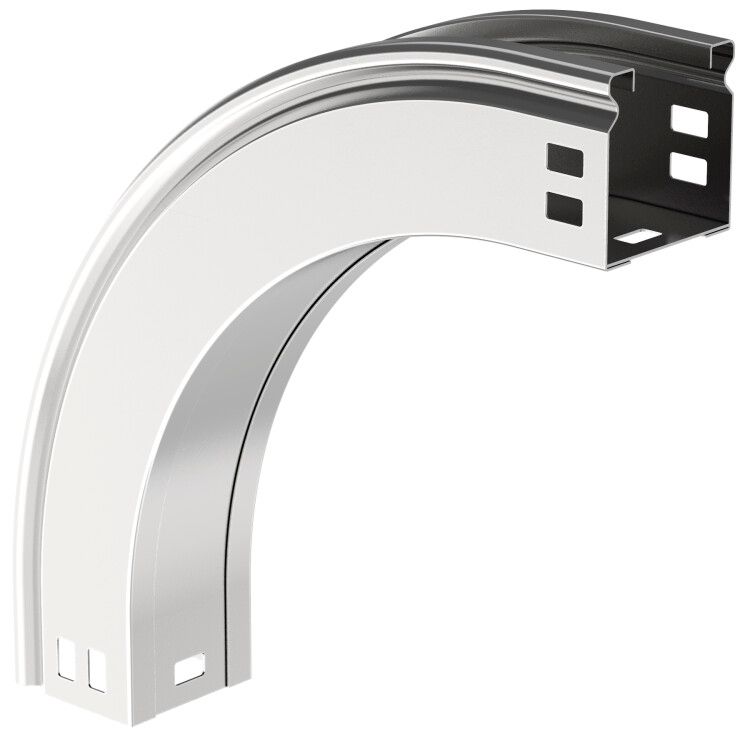

Поворот плавный 90 градусов тип В20 ESCA 50х150мм от IEK - элемент кабельного лотка для плавного изменения направления трассы на 90° в вертикальной плоскости. Аксессуар выполнен из оцинкованной стали, рассчитан на длительную эксплуатацию в условиях промышленных объектов и подходит для систем с кабелями, требующими сохранения радиуса изгиба.

Назначение и область применения

Поворот плавный 90 градусов тип В20 ESCA 50х150мм используется для организации внешних вертикальных поворотов кабельной трассы без резких изгибов. Применяется там, где необходимо изменить направление кабелей с горизонтального на вертикальное или наоборот - например, при выводе проводки с этажа на этаж, переходе через перекрытия или обходе препятствий. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях с высокой степенью механической нагрузки.

Технические характеристики

• Угол поворота: 90 градусов
• Высота лотка: 50 мм
• Ширина лотка: 150 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и эксплуатации
• Цвет: светло-серый
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только внутри помещений
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в умеренных и холодных климатических зонах
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 ESCA 50х150мм совместим с другими элементами серии ESCA того же размера (50×150 мм). В комплекте предусмотрен соединительный разъем - позволяет легко закрепить поворот к прямому участку лотка без дополнительных деталей. Монтаж осуществляется болтовым соединением с помощью стандартных крепежей. Для герметизации стыков рекомендуется использовать уплотнители, если требуется повышенная защита. Крышка лотка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных лотков. Цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту. Отсутствие степени защиты IP означает, что применение вне помещений или во влажных средах недопустимо без дополнительной защиты корпуса.

Преимущества

• Плавный внутренний радиус 100 мм предотвращает перегиб кабелей и снижает риск повреждения изоляции
• Оцинкованная сталь устойчива к коррозии даже в условиях повышенной влажности внутри помещений
• Соединительный разъем в комплекте ускоряет сборку и исключает необходимость в дополнительных фитингах
• Соблюдение стандарта ГОСТ Р 52868-2007 обеспечивает совместимость с продукцией других производителей той же серии

Ограничения применения

• Не предназначена для открытых площадок, улиц, коллекторов или сырых помещений - степень защиты IP00 не защищает от влаги и пыли
• Требуется установка крышки отдельно - без неё возможен доступ к кабелям, что создаёт риски механического повреждения
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверяйте параметры кабеля перед монтажом
• Рабочая температура выше +40 C может вызвать деформацию покрытия или ослабление креплений

Примеры использования

• Переход кабельной трассы с потолка на стену в распределительном щите
• Обход балок или трубопроводов в производственном цехе
• Подвод питания к оборудованию на втором уровне технологической линии
• Прокладка кабелей между этажами в многоэтажных зданиях с использованием шахт

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важны для многожильных и оптоволоконных линий
• Используйте только крышки от серии ESCA 50×150 мм - другие размеры не обеспечат плотного прилегания
• При необходимости увеличения прочности крепления используйте антивибрационные прокладки под основание поворота
• Для систем с частым обслуживанием рекомендуется заранее предусмотреть запас длины кабеля в районе поворота - это упростит замену
• Проверьте соответствие толщины стенки (0,8 мм) нагрузкам на лоток - при большом количестве кабелей или весе >15 кг/м лучше выбрать усиленные варианты
