Поворот плавн. 90град тип В20 ESCA 80х200мм HDZ | CPV41-0-90-080-200-HDZ IEK

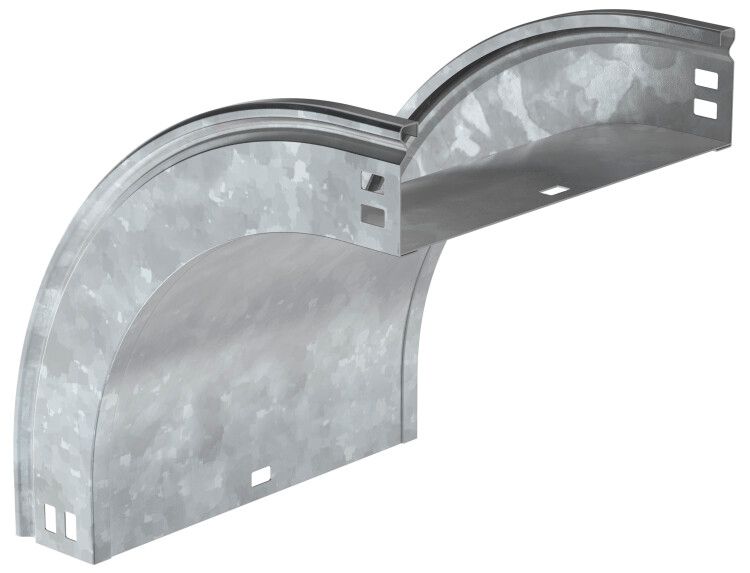

Поворот плавный 90 градусов тип В20 ESCA 80х200мм HDZ - элемент кабельной трассы из оцинкованной стали, предназначенный для плавного изменения направления кабельных путей на 90° во внешних углах. Бренд IEK (ИЭК) и артикул cpv41-0-90-080-200-hdz обеспечивают совместимость с системой ESCA, подходящую для промышленных объектов с высокими требованиями к долговечности.

Назначение и область применения

Поворот плавный 90 градусов тип В20 ESCA 80х200мм HDZ используется для организации вертикальных внешних поворотов кабельных трасс без резких изгибов. Применяется в системах кабельных каналов при прокладке силовых и контрольных кабелей на производствах, в энергообъектах, на транспорте и в других местах с жесткими условиями эксплуатации. Подходит для установки внутри помещений и на открытых площадках при соблюдении условий климатического исполнения.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без перегибов кабеля;
• Размеры: высота 80 мм, ширина 200 мм - соответствует стандартным профилям системы ESCA;
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели с минимальными допустимыми радиусами изгиба;
• Материал: сталь оцинкованная - прочная и устойчивая к механическим воздействиям;
• Покрытие: горячий цинк - защитный слой цинка ≥55 мкм, предотвращает коррозию даже при повреждении поверхности;
• Толщина стенки: 0,8 мм - достаточна для сохранения формы при сборке и нагрузках;
• Степень защиты IP00 - не защищен от попадания воды и пыли; применяется только в закрытых или контролируемых средах;
• Диапазон температур: от –50C до +40C - работает в суровых климатических условиях;
• Цвет: светло-серый - соответствует цветовой гамме всей серии ESCA;
• Срок службы: 20 лет - при правильном монтаже и отсутствии химически активных сред;
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - адаптирован для эксплуатации в различных регионах России и стран СНГ;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам.

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 ESCA 80х200мм HDZ совместим с другими элементами серии ESCA, имеющими те же габариты (80×200 мм). Изделие оснащено соединительным разъемом в комплекте - он позволяет легко фиксировать поворот между прямыми участками канала без дополнительных крепежей. Монтаж выполняется путем вставки разъема в смежные элементы и плотного защелкивания. Для надежности рекомендуется использовать самонарезающие винты по металлу в точках стыков, особенно при повышенных вибрациях. Крышка к этому элементу не входит - её необходимо заказывать отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и аксессуарам для прокладки проводов и кабелей. Отсутствие степени защиты IP00 требует исключить контакт с водой, паром и агрессивными веществами. Элемент не предназначен для использования в взрывоопасных зонах или помещениях с постоянным воздействием химикатов.

Преимущества

• Горячеоцинкованное покрытие гарантирует длительную антикоррозийную защиту без необходимости окраски;
• Плавный внутренний радиус 100 мм снижает риск повреждения изоляции кабелей при протяжке;
• Фиксация через заводской соединительный разъем ускоряет сборку и исключает необходимость сварки или болтовых соединений;
• Совместимость с сериями ESCA от IEK (ИЭК) обеспечивает единый стиль и надежность всей трассы;
• Долгий срок службы - до 20 лет - снижает затраты на обслуживание и замену.

Ограничения применения

• Не применять в условиях постоянного контакта с водой, влажностью выше 95%, или в помещениях с агрессивными химическими средами - отсутствие герметизации (IP00) делает элемент уязвимым;
• Не использовать как самостоятельный корпус - требуется обязательная установка крышки для защиты кабелей от внешнего воздействия;
• Не рекомендуется для наружной установки без дополнительной защиты от осадков и прямого солнечного излучения;
• Подходит только для кабелей с диаметром, не превышающим внутреннее свободное пространство канала - перед монтажом проверьте заполнение сечения.

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе металлургического завода;
• Обход колонн и трубопроводов в распределительных пунктах подстанций;
• Прокладка сигнальных кабелей в автоматизированных линиях на пищевых предприятиях;
• Сборка кабельных маршрутов в холодильных камерах с температурой ниже 0C - благодаря широкому диапазону рабочих температур.

Практические советы

• При выборе поворота убедитесь, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важен для многожильных и оптоволоконных линий;
• Закупайте крышку отдельно - она продается как отдельный элемент серии ESCA;
• Для усиления соединений используйте самонарезающие винты M4–M5 по металлу в местах стыков с прямыми участками;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин рекомендуется обработка специальным составом для восстановления защиты;
• Поворот плавный 90 градусов тип В20 ESCA 80х200мм HDZ идеально сочетается с другими элементами IEK (ИЭК) серии ESCA - используйте один производитель для всей трассы, чтобы избежать проблем с совместимостью.
