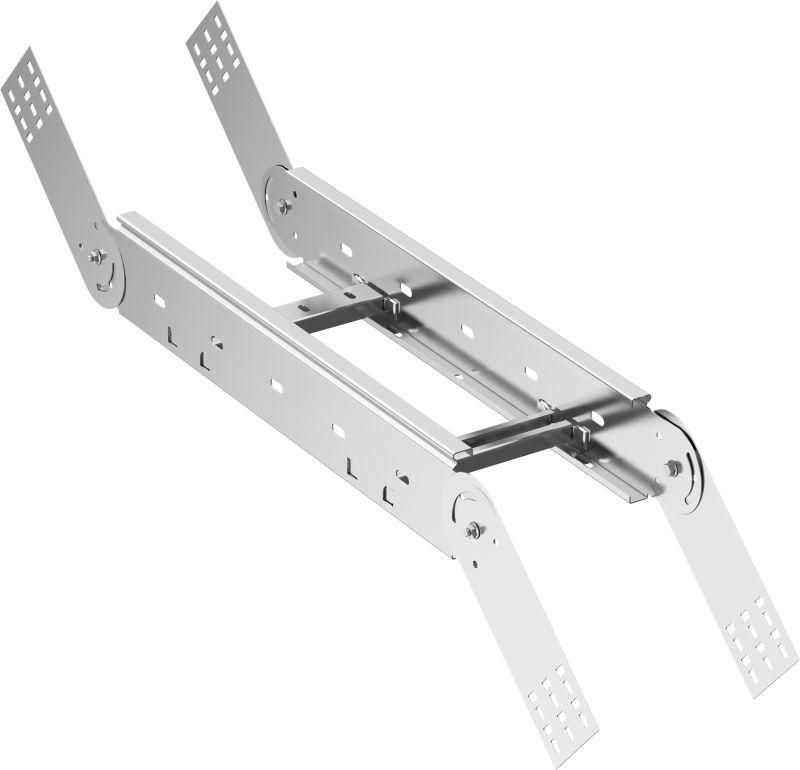

Поворот вертикальный шарнирный лестн. 80х600мм LESTA IEK CPV06-4-80-600

Поворот вертикальный шарнирный лестничный 80х600мм от IEK (ИЭК) - элемент кабельного лотка, предназначенный для плавного изменения направления трассы в вертикальной плоскости. Артикул cpv06-4-80-600 выполнен из оцинкованной стали и совместим с системой LESTA, обеспечивая надёжную прокладку кабелей на объектах с жёсткими требованиями к безопасности.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 80х600мм используется для перехода кабельной трассы между горизонтальными участками с изменением высоты - например, при выходе кабеля с этажа на этаж, через перекрытие или вокруг препятствий. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зонах, цехах, энергообъектах и административных зданиях.

Технические характеристики

• Габариты: высота 80 мм, ширина 600 мм - соответствует стандартным размерам лотков системы LESTA;
• Материал: сталь оцинкованная горячим способом - обеспечивает долговечность и устойчивость к коррозии;
• Угол поворота: регулируемый - позволяет адаптировать угол наклона под конкретные условия монтажа без замены детали;
• Тип ступени: плоский профиль - удобен для фиксации кабелей и установки креплений;
• Изменение направления: восходящий/нисходящий - работает в обоих направлениях вертикального перемещения;
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых соединений;
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в течение времени, соответствующего нормам для металлических конструкций;
• Тип бокового профиля: открытый - позволяет легко доступ к кабелям для обслуживания;
• Цвет: светло-серый - соответствует цветовой гамме всей серии LESTA.

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 80х600мм полностью совместим с другими элементами серии LESTA от IEK: прямыми лотками, углами, муфтами и крышками. Монтаж выполняется путём защёлкивания интегрированного соединителя на смежные участки лотка - без сверления или дополнительных крепёжных элементов. Установка возможна как на стену, так и на потолок с использованием стандартных кронштейнов. Шарнирное крепление позволяет выставить нужный угол до фиксации, что снижает риск перекосов и нагрузок на кабели.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для металлических кабельных систем и выполнено в соответствии с ГОСТ Р 50571.5.52 и IEC 61537. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Применение в помещениях с повышенной влажностью и агрессивной средой допускается благодаря защите от коррозии.

Преимущества

• Регулируемый угол поворота - экономит время на подбор и замену комплектующих;
• Интегрированный соединитель - ускоряет сборку и исключает утечки тока через контактные поверхности;
• Огнестойкость - повышает безопасность при аварийных ситуациях;
• Открытый профиль - упрощает осмотр, ремонт и модификацию трассы;
• Единая система LESTA - все элементы взаимозаменяемы, что упрощает запасание и сервис.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от атмосферных воздействий - хотя оцинковка устойчива, длительное воздействие дождя и УФ-лучей требует дополнительного покрытия;
• Не рекомендован для прокладки кабелей с внешним диаметром более 80% от внутренней высоты лотка (более 64 мм) - чтобы избежать перегрева и затруднённого протягивания;
• Запрещается использовать как несущую конструкцию - опора должна обеспечиваться кронштейнами, а не самим поворотом.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоэтажном производственном корпусе;
• Обход колонн и трубопроводов в распределительных щитовых;
• Подключение оборудования на подвесных площадках в цехах с высокими потолками;
• Прокладка кабелей в лестничных клетках с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, что посадочные стороны лотков точно совпадают по ширине - 600 мм - и типу профиля; используйте только элементы серии LESTA;
• При регулировке угла поворота не применяйте усилие больше 15 Нм - это предотвратит деформацию шарнира;
• Для длинных трасс с несколькими поворотами рекомендуется закрепить каждый элемент кронштейнами с шагом не более 1,5 метра;
• После монтажа проверьте свободное движение кабелей внутри - они не должны тереться о острые края профиля;
• Артикул cpv06-4-80-600 можно заказывать в комплекте с крышками (например, cpl06-4-80-600) для полной герметизации трассы.
