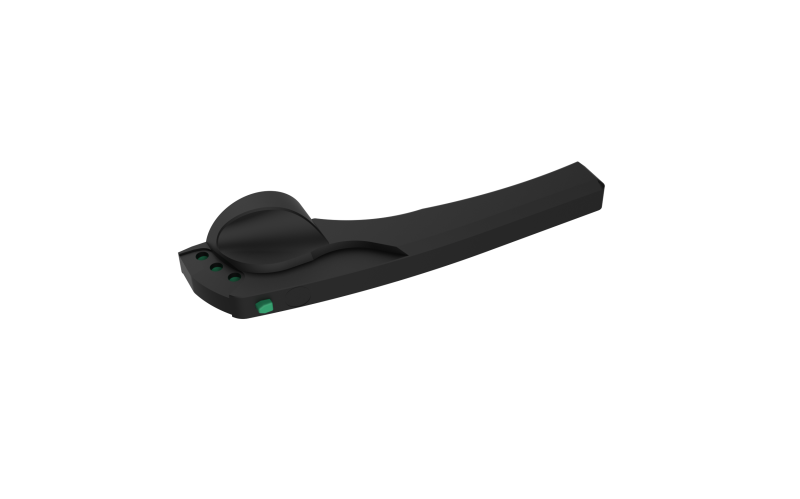

ПОВОРОТНАЯ РУКОЯТКА ФР./БОК. SD630,ФР.РУК.SD1250 - SSDRHB6312 APC

Рукоятка поворотная для фронтального или бокового монтажа SD630, SD1250 от Systeme Electric - элемент управления для выключателей-разъединителей серии SystemePact SD, обеспечивающий безопасный и удобный ручной привод при коммутации цепей до 1250 А. Артикул ssdrhb6312 предназначен для установки в распределительных щитах промышленного и энергетического оборудования.

Назначение и область применения

Рукоятка поворотная для фронтального или бокового монтажа SD630, SD1250 используется для ручного включения и отключения выключателей-разъединителей серии SystemePact SD. Она позволяет оператору управлять электрической цепью без необходимости доступа внутрь щита - достаточно повернуть рукоятку. Применяется в силовых распределительных устройствах на объектах с высокой нагрузкой: промышленные цеха, подстанции, системы автоматизации, конвейеры, насосные станции.

Технические характеристики

• Токовый класс: 630 А и 1250 А (совместима с обоими типами аппаратов)
• Метод монтажа: фронтальный (для всех моделей) или боковой левый (только для 630 А)
• Цвет корпуса: черный
• Управление: поворотный механизм с фиксацией положений “ON” и “OFF”
• Совместимость: исключительно с выключателями-разъединителями SystemePact SD

Совместимость и монтаж

Рукоятка поворотная для фронтального или бокового монтажа SD630, SD1250 устанавливается напрямую на шток выключателя-разъединителя. Для модели на 1250 А допускается только фронтальное крепление - боковое невозможно из-за габаритов аппарата. Монтаж выполняется после установки основного аппарата в щите. Крепление осуществляется за счет механического соединения с валом привода - никаких болтов или проводов не требуется. Убедитесь, что ось рукоятки совпадает с осью вала разъединителя перед фиксацией.

Преимущества

• Обеспечивает четкую визуальную индикацию состояния (“ON/OFF”) через положение рукоятки
• Изготовлена из прочного термостойкого пластика - устойчива к перегреву и механическим воздействиям
• Позволяет выполнять операции удаленно - не требует открывания щита, снижает риск поражения током
• Поддерживает стандартизированную компоновку в щитах с использованием серии SystemePact SD

Ограничения применения

• Не предназначена для автоматических систем - работает только вручную
• Не подходит для установки на другие серии выключателей, даже от Systeme Electric
• Боковой монтаж возможен только для 630 А - для 1250 А он запрещён конструкцией
• Не рекомендуется использовать в условиях постоянного контакта с жидкостью или агрессивными химикатами

Примеры использования

• Фронтальная установка в щите управления технологической линии на заводе - оператор включает/выключает питание станка без открытия крышки
• Боковой монтаж в компактном распределительном щите на объекте ЖКХ - экономия места при одновременной доступности для обслуживания
• Запасной элемент для ремонта старых щитов с системой SystemePact SD - замена износившейся рукоятки без замены всего аппарата

Практические советы

• Перед установкой проверьте соответствие тока: рукоятка ssdrhb6312 одинаково подходит и для SD630, и для SD1250 - главное, чтобы сам аппарат был из серии SystemePact SD
• При боковом монтаже учитывайте свободное пространство слева от щита - рукоятка выступает на 80–100 мм
• Не используйте усилие больше необходимого - механизм имеет предельный крутящий момент, превышение может повредить внутренние контакты разъединителя
• При замене рукоятки всегда отключайте питание и применяйте процедуру LOTO (блокировка/маркировка энергоисточника)
