Рукоятка поворотная для уст. фронт. или сбоку SD630; на SD1250 красн./желт. SE SSDRHY6312 APC

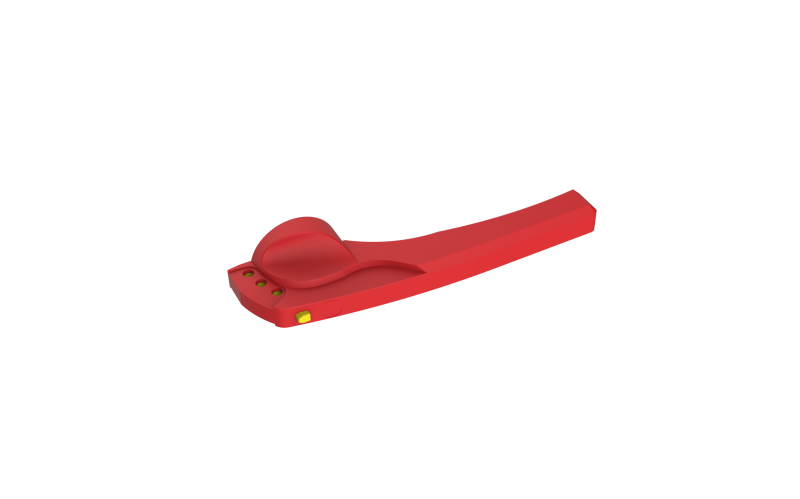

Рукоятка поворотная для устройства фронтального или бокового монтажа SD630; фронтального монтажа SD1250 красная/желтая - элемент управления выключателями-разъединителями серии SystemePact SD, обеспечивающий безопасное и удобное механическое переключение цепей на токах до 1250 А. Артикул ssdrhy6312 совместим с устройствами бренда Systeme Electric.

Назначение и область применения

Рукоятка поворотная используется для ручного управления выключателями-разъединителями SystemePact SD - для замыкания и размыкания электрических цепей в распределительных щитах. Применяется там, где требуется визуальное и механическое подтверждение положения контактов: в промышленных щитах, на станциях питания, в системах автоматизации. Подходит для объектов с высокой частотой операций переключения - например, на конвейерах, насосных станциях, в цехах с частыми плановыми отключениями.

Технические характеристики

• Тип управления: поворотный механизм с фиксацией в двух положениях - «вкл» и «выкл»
• Номинальный ток: 630 А (фронтальный или боковой монтаж), 1250 А (только фронтальный монтаж)
• Цвет: красно-желтый - соответствует стандарту безопасности для предупредительной окраски
• Материал корпуса: прочный термостойкий пластик, устойчивый к УФ-излучению и химическим воздействиям
• Условия монтажа: фронтальный (на переднюю панель шкафа) или боковой (слева) - для SD630; только фронтальный - для SD1250

Совместимость и монтаж

Рукоятка ssdrhy6312 предназначена исключительно для выключателей-разъединителей серии SystemePact SD. Совместима с моделями на ток 630 А и 1250 А, но требует соблюдения условий установки:

• Для SD630 - возможны оба варианта: фронтальный и боковой (левый) монтаж
• Для SD1250 - допускается только фронтальный монтаж, боковой невозможен из-за конструктивных особенностей корпуса
• Не используйте рукоятку с другими сериями аппаратов - даже если они имеют похожую форму, крепления и оси отличаются
• Перед установкой проверьте соответствие посадочного отверстия на лицевой панели - диаметр и расположение шлицов должны точно совпадать с профилем рукоятки

Безопасность и стандарты

Конструкция рукоятки соответствует требованиям международных норм IEC 60947-3 для выключателей-разъединителей. Красно-желтая окраска выполняет функцию визуальной сигнализации: яркая комбинация легко заметна в условиях плохого освещения и указывает на опасную зону управления. Механизм имеет фиксацию в крайних положениях, что предотвращает случайное переключение.

Преимущества

• Удобство ручного управления - длинная рукоятка позволяет работать с усилием даже через защитные экраны
• Высокая надежность механизма - минимум движущихся деталей снижает риск отказа
• Стандартная цветовая маркировка - ускоряет идентификацию состояния аппарата (красный - «включен», желтый - «выключен»)
• Защита от внешнего воздействия - герметичная конструкция защищает внутренние части от пыли и влаги

Ограничения применения

• Не применяйте рукоятку в средах с постоянным воздействием открытого пламени или температурой выше +80 C
• Запрещено использовать для автоматического управления - она не рассчитана на электропривод
• Не монтируйте на щиты с толщиной стенки более 8 мм - механизм не адаптирован для усиленных рам
• Избегайте установки рядом с источниками сильных вибраций - длительная нагрузка может вызвать ослабление креплений

Примеры использования

• Промышленный распределительный щит на заводе - рукоятка позволяет отключить питание участка конвейера перед обслуживанием
• Электроустановка в пищевой промышленности - быстрое переключение при плановых остановках линии
• Щитовая в котельной - управление питанием насосов и вентиляторов с помощью одного доступного рычага

Практические советы

• Перед первым использованием проверните рукоятку несколько раз вручную - это смажет внутренние поверхности и продлит срок службы
• При боковом монтаже (SD630) убедитесь, что рукоятка не задевает соседние элементы - минимальный зазор 30 мм
• Для SD1250 всегда используйте фронтальную установку - попытки адаптации под боковое крепление приведут к выходу из строя
• При замене старой рукоятки - сохраняйте оригинальный болт крепления, он подобран по моменту затяжки
• Не используйте инструменты для принудительного вращения - рукоятка работает только рукой, без усилий
