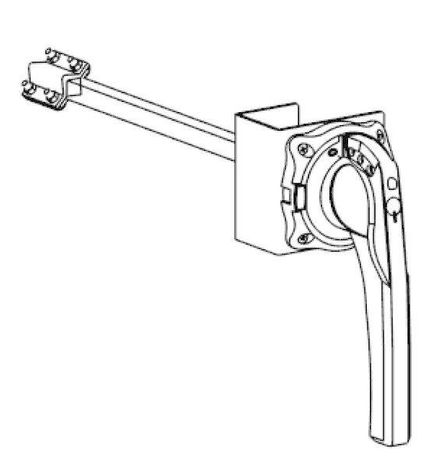

ВЫНОСНАЯ СТАНДАРТНАЯ КРАСНО-ЖЁЛТАЯ ПОВОРОТНАЯ РУКОЯТКА ДЛЯ ФРОНТАЛЬНОЙ УСТАНОВКИ НА SD630 - SSDERHS15Y0630 APC

Рукоятка выносная поворотная боковая для устройств фронтальных SD630 красная/желтая - это элемент управления для выключателей-разъединителей серии SystemePact SD, обеспечивающий безопасный и удобный дистанционный доступ к переключению цепей в распределительных щитах. Бренд Systeme Electric и артикул ssderhs15y0630 указывают на соответствие серии аппаратов SystemePact SD.

Назначение и область применения

Рукоятка предназначена для удалённого управления выключателями-разъединителями SystemePact SD630. Она позволяет оператору включать и отключать электрическую цепь без необходимости открывать корпус щита или подходить прямо к устройству. Устанавливается на боковой стенке шкафа, что особенно полезно в плотно укомплектованных распределительных щитах. Применяется в промышленных объектах, на производствах, в энергообъектах - там, где требуется быстрый и безопасный доступ к коммутационным устройствам.

Технические характеристики

• Тип: выносная поворотная рукоятка
• Место установки: боковая, слева на стенку щита
• Цвет: красно-желтый (высокой видимости)
• Совместима с: выключателями-разъединителями SystemePact SD на ток 630 А
• Управление: механическое, поворотное
• Не имеет собственной электронной начинки - передаёт движение через механический вал

Совместимость и монтаж

Рукоятка ssderhs15y0630 совместима исключительно с выключателями-разъединителями серии SystemePact SD630. Для установки необходимо:

• Иметь свободную боковую поверхность щита слева от устройства
• Закрепить рукоятку на предварительно подготовленном отверстии в стенке шкафа
• Подсоединить механический вал рукоятки к соответствующему выходному валу выключателя-разъединителя внутри щита
• Убедиться, что ось вращения рукоятки точно совпадает с осью механизма аппарата - иначе возможна потеря хода или заклинивание

Монтаж требует точного позиционирования. Нельзя использовать с другими сериями или моделями, даже если они имеют аналогичный ток 630 А.

Преимущества

• Обеспечивает безопасное управление издалека - снижает риск случайного контакта с токоведущими частями
• Яркая окраска (красно-желтая) делает её легко заметной в условиях плохого освещения или при высокой плотности оборудования
• Механическая связь надёжна - не требует питания, не ломается от вибраций, работает в широком температурном диапазоне
• Экономит место в щите - позволяет расположить сам выключатель глубже, не нарушая доступ к рукоятке

Ограничения применения

• Не подходит для автоматических систем - только ручное управление
• Требует жёсткой механической связи между рукояткой и выключателем; допускаются минимальные люфты, большие зазоры вызывают отказы
• Не используется с устройствами других серий, даже от Systeme Electric
• Не предназначен для работы во взрывоопасных средах - отсутствуют специальные защиты ATEX или IECEx
• Не рассчитана на частые циклы включения/отключения - применяется для редких операций, не для постоянной коммутации

Примеры использования

• Промышленный станок с внешним выключателем-разъединителем - рукоятка смонтирована на боковой стенке щита, чтобы оператор мог отключить питание без открытия крышки
• Щитовая камера на заводе - несколько SD630 установлены в ряд, все рукоятки находятся на одной стороне, что упрощает обслуживание
• Энергоподстанция - рукоятка позволяет отключить секцию без прямого доступа к оборудованию, например, при наличии препятствий или опасных зон рядом

Практические советы

• Перед монтажом проверьте, что механизм выключателя-разъединителя имеет возможность подключения внешней рукоятки - некоторые модели этого не поддерживают
• При сборке щита заранее продумайте расположение рукоятки - она должна быть доступна без защемления проводов или соседних компонентов
• Не используйте силу при повороте - если рукоятка не двигается, проверьте соединение с внутренним валом, возможно, есть перекос
• При замене старой рукоятки на новую - сохраняйте оригинальный тип и направление поворота (левосторонняя установка)
• Для контроля положения (вкл/выкл) рекомендуется нанести метки на корпус щита напротив рукоятки - так проще определить состояние без вскрытия
