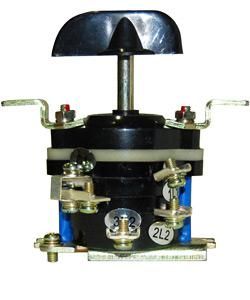

Переключатель пакетный ПП2-16/Н3 до 16А на переднюю панель IP00 - ET008606 Электротехник

Переключатель пакетный ПП 2-16/Н3 М3 исп.1 до 16А IP00 от бренда Электротехник — это ручной коммутационный аппарат для управления электрическими цепями до 380 В переменного тока. Подходит для включения, отключения и переключения нагрузок в системах управления, особенно там, где требуется четкая фиксация нескольких положений. Артикул et008606 соответствует модели с двумя полюсами, четырьмя положениями и нулевым положением.

Назначение и область применения

Переключатель пакетный ПП 2-16/Н3 М3 исп.1 до 16А IP00 используется для:

• ручного управления асинхронными двигателями в цепях переменного тока;
• вводных выключателей и переключателей в системах распределения энергии;
• коммутации цепей управления с редкими операциями включения/отключения (не чаще 120 раз в час);
• работы в режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном.

Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где нужна механическая фиксация положений переключения.

Технические характеристики

• Номинальный ток: 16 А — максимальный допустимый ток через каждый полюс.
• Число полюсов: 2 — управляет двумя независимыми цепями одновременно.
• Напряжение: до 380 В переменного тока (50/60/400 Гц), до 220 В постоянного тока.
• Количество положений: 4 — позволяет выбирать между тремя активными состояниями и одним нейтральным (нулевым).
• Наличие нулевого положения: да — обеспечивает безопасную остановку оборудования без питания.
• Тип управления: поворотная рукоятка — удобна для ручного воздействия, легко фиксируется в заданном положении.
• Степень защиты: IP00 — нет защиты от пыли и воды; требует установки внутри закрытого шкафа или панели.
• Диапазон температур: от -40 °C до +45 °C — работает в суровых условиях, включая холодные склады и неотапливаемые помещения.
• Монтаж: на лицевую панель — крепится через отверстие в стенке шкафа, не требует внутренней сборки.
• Конструкция: встраиваемое устройство — корпус полностью помещается в панель, внешняя часть — только рукоятка.

Совместимость и монтаж

Устройство совместимо с любыми панелями из металла, пластика или композита, имеющими подходящий проём. Для монтажа необходимо:

• вырезать отверстие по габаритам корпуса (данные в чертежах производителя);
• закрепить переключатель пакетный ПП 2-16/Н3 М3 исп.1 до 16А IP00 с помощью фиксирующей гайки с тыльной стороны панели;
• подключить провода к клеммам — предварительно зачистите жилы и используйте наконечники (при необходимости, хотя для 16 А они не обязательны).

Не рекомендуется использовать в открытых местах — IP00 не защищает от пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Переключатель пакетный ПП 2-16/Н3 М3 исп.1 до 16А IP00 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9098. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) для ручного управления. Наличие нулевого положения снижает риск аварийного запуска оборудования. Устройство не имеет автоматической защиты — не заменяет автоматический выключатель или контактор.

Преимущества

• Простая и проверенная временем кулачковая конструкция — минимум отказов при регулярной эксплуатации.
• Чёткая фиксация всех четырёх положений — исключает случайное переключение.
• Широкий температурный диапазон — надёжно работает даже в неотапливаемых зонах производства.
• Имеется в широком ассортименте у производителя Электротехник — легко найти аналоги или запчасти.

Ограничения применения

• IP00 — нельзя использовать вне закрытых шкафов, на улице или во влажных средах.
• Не предназначен для частого включения/отключения — максимум 120 операций в час; при большей нагрузке возможен быстрый износ контактов.
• Не имеет встроенной защиты от перегрузок или КЗ — обязательно применять с предохранителем или автоматическим выключателем в цепи.
• Не подходит для управления мощностью выше 16 А — превышение тока вызывает нагрев и выход из строя.

Примеры использования

• Ручное переключение направления вращения двухфазного электродвигателя на конвейере (положения: вперёд — стоп — назад — стоп).
• Выбор режима работы насосной станции: “Автомат” / “Выкл.” / “Ручной” / “Тест”.
• Включение/отключение системы освещения в цехе с несколькими группами светильников.
• Локальное управление пускателем в ремонтной мастерской при обслуживании оборудования.

Практические советы

• Обязательно проверьте посадочный диаметр отверстия в панели перед покупкой — он должен точно соответствовать размеру корпуса ПП 2-16/Н3 М3 исп.1 до 16А IP00.
• При подключении используйте провода с сечением 1–2,5 мм² — оптимально для 16 А.
• Если планируете часто работать с переключателем, периодически проверяйте состояние контактов — окисление или подгорание снижают надёжность.
• Для защиты от случайного включения можно установить крышку или блокировку на рукоятку — сам по себе механизм не имеет механической блокировки.
• Не путайте с моделями IP30/IP56 — те имеют герметичный корпус и подходят для улицы, этот — только для внутреннего монтажа.
