Предохранитель ПКТ 101 10кВ 16А 12.5кА У1 КЭАЗ 258514

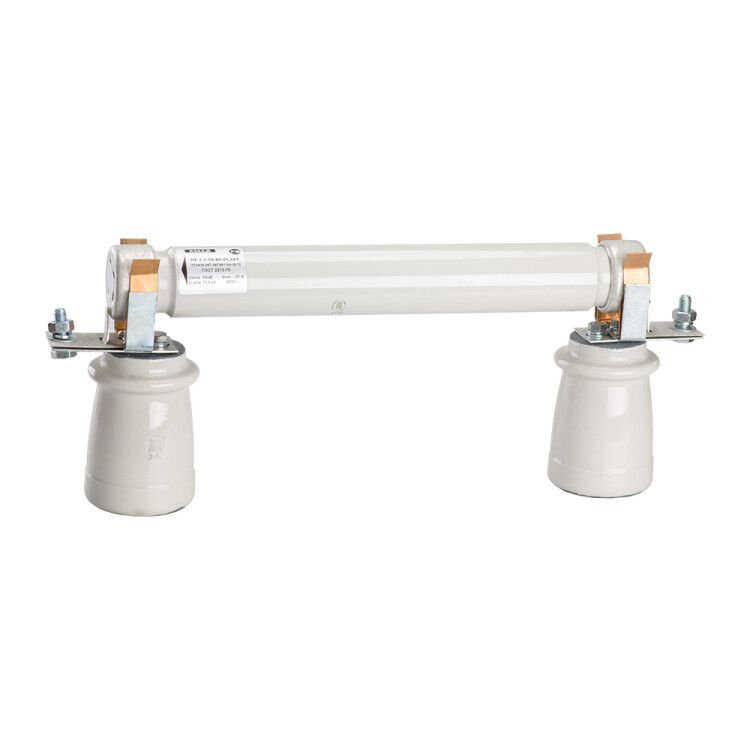

Предохранитель ПКТ-101-10-16-12,5-У1 - высоковольтный аппарат от КЭАЗ для защиты распределительных устройств на напряжение 10 кВ. Он рассчитан на ток 16 А и способен отключить ток короткого замыкания до 12,5 кА. Артикул 258514 соответствует сериям ПКТ и ПТ.

Назначение и область применения

Предохранитель ПКТ-101-10-16-12,5-У1 предназначен для защиты силовых трансформаторов, кабельных линий и другого оборудования в распределительных устройствах 10 кВ. Применяется в сетях с частотой 50 Гц, где требуется быстрое отключение при перегрузках и коротких замыканиях. Подходит для промышленных объектов, энергоузлов, подстанций и трансформаторных пунктов.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 10 кВ (переменный ток, AC)
• Предельная коммутационная способность: 12,5 кА
• Частота: 50 Гц
• Категория применения: gL/gG - универсальная защита кабелей и оборудования от перегрузок и КЗ
• Диаметр корпуса: 55 мм
• Климатическое исполнение: У1 - работает при температурах от -45 C до +40 C
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом оборудовании
• Тип установки: воздушная - монтируется в изолированных камерах, без герметизации
• Категория эффективности: общего назначения - не специализирован для особых условий

Совместимость и монтаж

Предохранитель ПКТ-101-10-16-12,5-У1 устанавливается в специальные держатели (розетки) для высоковольтных предохранителей, совместимые с габаритами 55 мм. Монтаж выполняется только при отключенном питании и после проверки отсутствия напряжения. Для надежного контакта необходимо соблюдать момент затяжки, указанный в документации держателя. Не допускается использование с другими типами предохранителей - даже близкими по току, если они имеют другой диаметр или конструкцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1 для предохранителей типа gL/gG. Сертифицирован для работы в условиях повышенной влажности и низких температур. Наличие климатического исполнения У1 позволяет применять его в регионах с суровым зимним климатом. Однако из-за степени защиты IP00 запрещено использовать вне защищённых щитов и камер.

Преимущества

• Высокая коммутационная способность - способен безопасно отключать токи до 12,5 кА
• Устойчивость к широкому диапазону температур - надёжно работает в холодных регионах
• Простая замена - не требует сложных инструментов, доступна оперативная замена при аварии
• Совместимость со стандартными держателями серии ПКТ и ПТ - легко интегрируется в существующие системы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не предназначена для установки на открытом воздухе - обязательна защита от пыли, влаги и механических воздействий через корпус
• Не рекомендован для частых срабатываний - не является многоразовым устройством; после каждого срабатывания требуется замена
• Не подходит для защиты чувствительной электроники - используется только для мощных нагрузок и распределительных систем

Примеры использования

• Защита трансформаторов 10/0,4 кВ на промышленных предприятиях
• Автоматическая защита кабельных линий 10 кВ в городских распределительных пунктах
• Резервирование в ячейках КРУ-10 кВ на подстанциях
• Фидеры питания насосных станций, компрессорных установок и других потребителей средней мощности

Практические советы

• При замене всегда используйте оригинальный предохранитель ПКТ-101-10-16-12,5-У1 - аналоги с другим диаметром или характеристиками могут не обеспечить нужную отключающую способность
• Проверяйте состояние держателя перед установкой нового предохранителя - окисление контактов снижает надёжность
• Убедитесь, что система заземления и изоляция в месте установки соответствуют нормам для 10 кВ
• Не экономьте на запасных элементах - наличие двух-трёх резервных предохранителей ПКТ-101-10-16-12,5-У1 сокращает время простоя при аварии
• Маркируйте место установки - чтобы при обслуживании быстро находить нужный элемент среди других предохранителей
