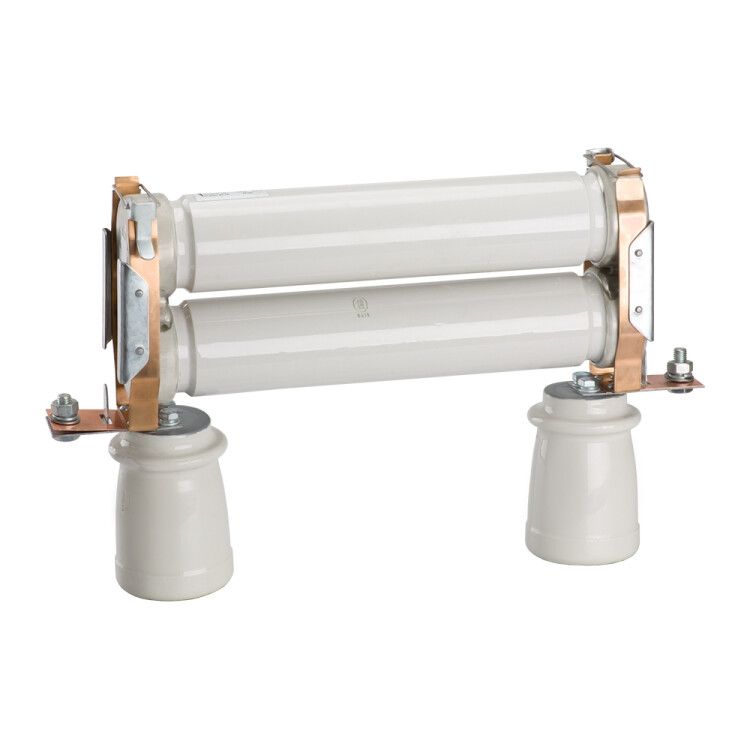

Предохранитель ПКТ 103 10кВ 80А 20кА У3 КЭАЗ 120512

Предохранитель ПКТ-103 10кВ 80А 20кА У3 - это однополюсный высоковольтный предохранитель от КэАЗ, предназначенный для защиты распределительных устройств в сетях переменного тока 10 кВ. Модель обеспечивает надёжную отсечку токов короткого замыкания до 20 кА и соответствует требованиям ГОСТ 2213-79.

Назначение и область применения

Предохранитель ПКТ-103 10кВ 80А 20кА У3 применяется для защиты силового оборудования в распределительных устройствах среднего напряжения - трансформаторах, кабельных линиях, комплектных подстанциях. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Подходит для установки в воздушных распределительных пунктах, ячейках КРУ-10 кВ, а также в других местах, где требуется быстрое отключение аварийных токов.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания;
• Номинальное напряжение: 10 кВ - работает в сетях переменного тока до 10 000 В;
• Предельная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 000 А;
• Частота сети: 50 Гц - предназначен для работы в стандарте российских энергосистем;
• Тип тока: переменный (AC);
• Количество полюсов: один - используется в однофазных цепях или как часть трёхполюсной сборки;
• Климатическое исполнение: У3 - рассчитан на умеренные климатические условия с температурой от –45 C до +40 C;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытом корпусе или щите;
• Диаметр: 72 мм - габаритный размер для правильного подбора держателя и изолятора;
• Категория применения: gL/gG - универсальный тип, подходящий как для защиты кабелей, так и для защиты трансформаторов и двигателей;
• Категория эффективности: Общего назначения - не специализирован для точной координирования с другими защитными устройствами;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006.

Совместимость и монтаж

Предохранитель ПКТ-103 10кВ 80А 20кА У3 монтируется на аппарат - то есть фиксируется в специальном держателе с контактами. Для установки необходим совпадающий по форме и размеру держатель с контактом на штыревых зажимах. Диаметр 72 мм определяет посадочные размеры - используйте только рекомендованные держатели от КЭАЗ или аналогичные по ГОСТ. Недопустимо использовать держатели от других серий (например, ПТ), даже если они кажутся близкими по размеру - отличаются механическая прочность и тепловой режим контактов.

Безопасность и стандарты

Изделие соответствует ГОСТ 2213-79 и техническим условиям ТУ3414-016-05755766-2006, что гарантирует соответствие требованиям безопасности для высоковольтных систем. Предохранитель выполнен с учётом норм отключения токов короткого замыкания без выброса горящих частиц - однако, поскольку степень защиты IP00, он обязательно должен находиться внутри герметизированных или закрытых металлических корпусов. Эксплуатация вне защитного кожуха запрещена!

Преимущества

• Высокая отключающая способность (20 кА) позволяет применять его в районах с мощными источниками питания;
• Широкий диапазон рабочих температур (-45…+40 C) делает его пригодным для использования в холодных регионах;
• Международная классификация gL/gG обеспечивает широкую совместимость с зарубежными решениями;
• Производится на КЭАЗ - заводе с проверенной технологией производства высоковольтных элементов;
• Простая замена - после срабатывания достаточно заменить лишь сам предохранитель, не меняя весь держатель.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или открытых площадках - IP00 не защищает от воздействия окружающей среды;
• Не предназначен для частых операций включения/выключения - является одноразовым защитным элементом;
• Запрещено применять в цепях постоянного тока - только для AC 50 Гц;
• Не следует использовать вместо автоматических выключателей там, где нужна возможность многократного восстановления работоспособности системы;
• Требуется обязательная установка в изолирующие держатели - нельзя монтировать прямо на провода или шины без спецкреплений.

Примеры использования

• Защита масляных трансформаторов 10/0,4 кВ в КТП;
• Автоматическая отсечка при КЗ на кабельной линии 10 кВ;
• Функциональная составляющая ячеек КРУ-10 кВ типа ЯК-10;
• Щитовые распределители на промышленных объектах с нагрузкой до 80 А.

Практические советы

• При замене всегда проверяйте целостность держателя - окисление контактов снижает надёжность отключения;
• Выбирая предохранитель ПКТ-103 10кВ 80А 20кА У3, сверьте номинальный ток нагрузки - лучше выбрать с запасом 10–15%, чтобы исключить ложные срабатывания;
• Не экономьте на держателях - некачественная фиксация вызывает нагрев и выход из строя самого предохранителя;
• Храните новые предохранители в сухом месте - попадание влаги внутрь трубки может изменить характеристики отключения;
• После каждого срабатывания проведите осмотр всей цепи - возможно, произошло повреждение другого оборудования.
