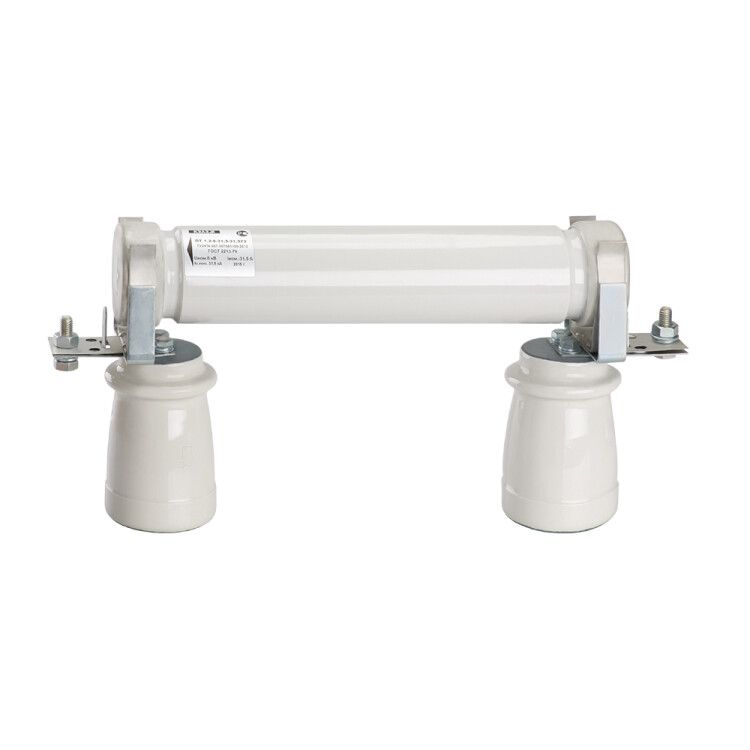

Предохранитель ПКТ 102 10кВ 50А 31.5кА У3 КЭАЗ 115312

Предохранитель ПКТ-102-10-50-31,5-У3 от Кэаз предназначен для защиты высоковольтных распределительных устройств от перегрузок и коротких замыканий. Этот предохранитель применяется в сетях 10 кВ с частотой 50 Гц, обеспечивает надёжную отсечку токов до 31,5 кА и рассчитан на работу в условиях умеренного климата (Исполнение У3).

Назначение и область применения

Предохранитель ПКТ-102-10-50-31,5-У3 используется для защиты оборудования в распределительных устройствах 10 кВ: трансформаторах, кабельных линиях, комплектных подстанциях и других элементах среднего напряжения.

Работает в системах с переменным током, где требуется быстрое отключение аварийных токов. Применяется в энергетике, ЖКХ, промышленности и на объектах с малой и средней мощностью.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания;
• Номинальное напряжение: 10 кВ - класс напряжения сети, для которой он предназначен;
• Предельная отключающая способность: 31,5 кА - наибольший ток короткого замыкания, который предохранитель может безопасно прервать;
• Частота: 50 Гц - совместим с сетями стандарта России и стран СНГ;
• Климатическое исполнение: У3 - работает при температурах от –45 C до +40 C, защищён от влаги и запыления в рамках этого диапазона;
• Тип напряжения: AC - только для переменного тока;
• Категория применения: gL/gG - универсальный тип, подходящий как для защиты кабелей, так и для защиты трансформаторов и другого оборудования;
• Количество полюсов: 1 - однополюсный, рассчитан на одну фазу;
• Диаметр корпуса: 72 мм - габарит для правильного подбора держателя;
• Степень защиты: IP00 - нет внешней защиты, требует установки в закрытом щите или изолированном кожухе;
• Метод монтажа: На аппарат - устанавливается в специальные держатели, не является встраиваемым;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006 - соответствует требованиям российских стандартов.

Совместимость и монтаж

Предохранитель ПКТ-102-10-50-31,5-У3 устанавливается исключительно в держатели, предназначенные для изделий серии ПКТ. Подходящие модели - те, что имеют посадочные размеры 72 мм и рассчитаны на номинальный ток 50 А и напряжение 10 кВ.

Не допускается использование с другими сериями (например, ПТ или ПКТ-101) без проверки совместимости держателя. Монтаж выполняется только при отключенном питании и после выполнения заземления.

Безопасность и стандарты

Предохранитель ПКТ-102-10-50-31,5-У3 изготовлен в соответствии с ГОСТ 2213-79 и техническими условиями КЭАЗ. Соответствие категории gL/gG гарантирует соответствие международному уровню безопасности для широкого спектра нагрузок.

IP00 означает, что сам предохранитель не имеет герметичной защиты - поэтому обязательна установка внутри закрытых ячеек, чтобы исключить доступ к токоведущим частям.

Преимущества

• Высокая отключающая способность (31,5 кА) позволяет использовать его даже в местах с большими токами КЗ;
• Широкий диапазон рабочих температур (-45…+40 C) делает его пригодным для работы в холодных регионах;
• Подтверждённая надёжность через применение в промышленных сетях десятилетиями;
• Совместим со стандартными держателями серии ПКТ, распространёнными в РФ;
• Цена ниже аналогов с аналогичными параметрами благодаря массовому выпуску КЭАЗ.

Ограничения применения

• Не постоянного тока (DC) - только для переменного тока 50 Гц;
• IP00 - нельзя устанавливать на открытых площадках или во влажных помещениях без дополнительной защиты;
• Требуется точное соблюдение номинала: замена на более слабый (менее 50 А) снижает надёжность, более мощный - создаёт риск повреждения оборудования;
• Не подлежит восстановлению - после срабатывания необходимо заменить полностью;
• Не рекомендован для автоматизированных систем без удалённого контроля состояния - отсутствуют сигнализирующие контакты.

Примеры использования

• Защита масляного трансформатора 10/0,4 кВ в районной подстанции;
• Автоматическая отсечка кабельной линии 10 кВ в жилом микрорайоне;
• Фазовая защита в комплектной трансформаторной подстанции (КТП);
• Щитовые камеры на заводах с централизованным распределением питания 10 кВ.

Практические советы

• При замене всегда используйте оригинальные держатели от КЭАЗ - несоответствие посадочных размеров (72 мм) может вызвать нагрев или плохой контакт;
• Перед установкой проверьте целостность корпуса: трещины, следы механических ударов недопустимы;
• Проверяйте наличие пломбы - отсутствие её говорит о возможном использовании ранее или неквалифицированной сборке;
• Для обслуживания в зимний период убедитесь, что температура окружающей среды выше минус 45 C - работа вне диапазона может привести к хрупкости материалов;
• Закладывайте этот предохранитель ПКТ-102-10-50-31,5-У3 в план замены расходников - срок службы ограничен количеством срабатываний, а не временем.
