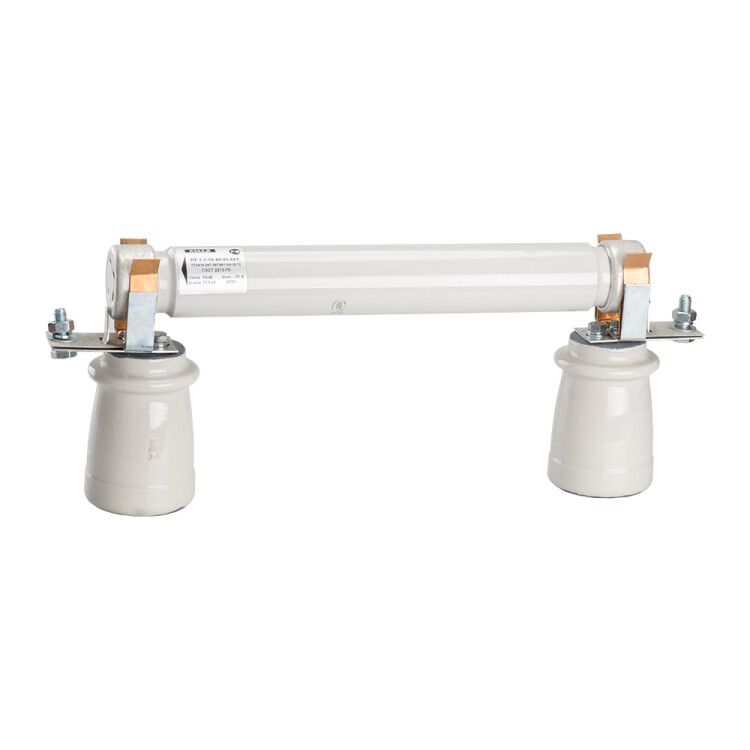

Предохранитель ПКТ 101 10кВ 16А 31.5кА У3 КЭАЗ 113149

Предохранитель ПКТ-101-10-16-31,5-У3 от Кэаз предназначен для защиты распределительных устройств в сетях переменного тока 10 кВ. Этот высоковольтный предохранитель обеспечивает надёжную отсечку токов короткого замыкания до 31,5 кА и рассчитан на работу в условиях умеренного климата. Артикул 113149 соответствует модели из серии ПКТ.

Назначение и область применения

Предохранитель ПКТ-101-10-16-31,5-У3 используется для защиты оборудования в распределительных устройствах 10 кВ - таких как трансформаторы, кабельные линии, комплектные ячейки КРУ. Он применяется там, где требуется быстрая и гарантированная отсечка сверхтоков при аварийных режимах. Подходит для систем с частотой 50 Гц. Предназначен исключительно для внешней установки на аппарат - не является встроенным элементом.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который предохранитель выдерживает длительное время без срабатывания;
• Номинальное напряжение: 10 кВ - класс напряжения сети, для которой он предназначен;
• Предельная отключающая способность: 31,5 кА - наибольший ток короткого замыкания, который предохранитель может безопасно прервать;
• Тип тока: переменный (AC);
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Климатическое исполнение: У3 - работает при температурах от –45 C до +40 C, защищён от влаги и перепадов температур, но не герметичен;
• Степень защиты: IP00 - нет защиты от контакта и попадания предметов; корпус открытый, требует установки в закрытом щите или камере;
• Количество полюсов: один - однополюсный, рассчитан на фазный проводник;
• Диаметр: 55 мм - габарит для правильного подбора держателя и крепления;
• Категория применения: gL/gG - универсальный тип, подходящий как для защиты кабелей, так и для защиты трансформаторов;
• Метод монтажа: на аппарат - устанавливается на специальные зажимы или держатели, не ввинчивается и не запрессовывается;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006 - соответствие требованиям российских стандартов.

Совместимость и монтаж

Предохранитель ПКТ-101-10-16-31,5-У3 совместим с держателями типа ПКТ, которые имеют контактные площадки для штыревых соединений. Диаметр 55 мм определяет посадочные размеры - необходимо проверить соответствие держателя перед установкой. Монтаж выполняется только при отключенном питании и после выполнения процедуры заземления. Недопустимо использовать этот предохранитель в цепях постоянного тока или с напряжением выше 10 кВ. Для работы в помещениях с повышенной влажностью или пылью необходима дополнительная защита корпуса аппарата.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ 2213-79 и собственному техническому условию ТУ3414-016-05755766-2006. Соответствует требованиям безопасности для высоковольтных устройств. Отключение происходит путём плавления внутреннего элемента - процесс сопровождается выбросом газов, поэтому применение допускается только в хорошо вентилируемых или специально спроектированных камерах. Прямой доступ к активному элементу во время работы опасен - использование средств защиты обязательно.

Преимущества

• Высокая отключающая способность (31,5 кА) позволяет работать даже при серьёзных авариях;
• Широкий диапазон рабочих температур (-45…+40 C) делает его пригодным для использования вне помещений;
• Подтверждённая надёжность по нормативам ГОСТ и ТУ;
• Простая замена - не требует сложных инструментов, достаточно открыть дверцу держателя и вынуть старый элемент;
• Совместим с большинством существующих держателей серии ПКТ, установленных в старых и новых КРУ.

Ограничения применения

• Не предназначены для установки в открытом воздухе без кожуха - степень защиты IP00 не защищает ни от воды, ни от пыли, ни от случайного прикосновения;
• Запрещено использовать в цепях постоянного тока - конструкция рассчитана только на переменный ток 50 Гц;
• Не рекомендован для защиты чувствительной электроники - имеет медленную реакцию на малые перегрузки;
• Не подлежит восстановлению после срабатывания - обязательна замена новым экземпляром;
• Не следует применять в местах с возможными взрывоопасными средами - отключение вызывает выброс горящих частиц.

Примеры использования

• Защита масляных трансформаторов 10/0,4 кВ в подстанциях;
• Автоматическая отсечка поврежденных кабельных участков в воздушных ЛЭП;
• Фазовая защита в ячейках КРУ-10 кВ производства КЭАЗ и других производителей;
• Щитовые распределительные пункты на промышленных объектах, тепловых станциях, железных дорогах.

Практические советы

• Перед заменой всегда отключайте питание и используйте изолирующие средства - работа с 10 кВ опасна!
• Проверьте целостность держателя перед установкой нового предохранителя - трещины или окисление контактов снижают надёжность;
• Выбирая аналог, обращайте внимание именно на диаметр 55 мм и тип gL/gG - другие параметры можно менять, но эти два критичны;
• Не экономьте на качестве - оригинальные предохранители ПКТ от КЭAZ обеспечивают точное срабатывание согласно характеристикам;
• Храните запасные элементы в сухом месте - воздействие влаги может изменить характеристики плавкой вставки.
