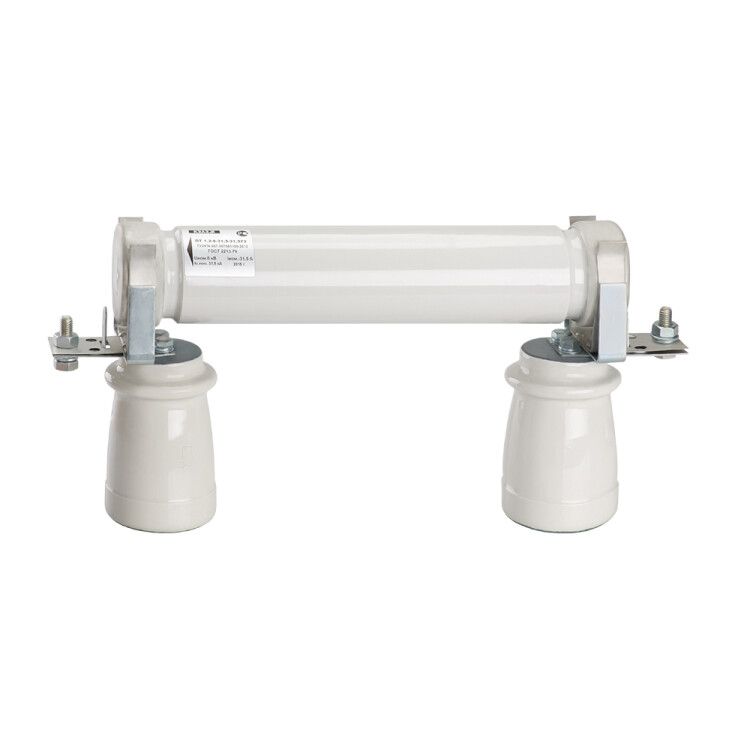

Предохранитель ПКТ 102 6кВ 80А 20кА У3 КЭАЗ 120486

Предохранитель ПКТ-102-6-80-20-У3 - это высоковольтный однополюсный предохранитель бренда Кэаз, предназначенный для защиты распределительных устройств на напряжение 6 кВ. Модель с номинальным током 80 А и отключающей способностью 20 кА соответствует требованиям ГОСТ 2213-79 и применяется в сетях с частотой 50 Гц.

Назначение и область применения

Предохранитель ПКТ-102-6-80-20-У3 используется для защиты оборудования в распределительных устройствах среднего напряжения - таких как трансформаторы, кабельные линии, комплектные ячейки КРУ. Он обеспечивает быстрое отключение цепи при перегрузках и коротких замыканиях. Применяется в энергообъектах, промышленных предприятиях, ЖКХ и других системах с напряжением 6 кВ.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 6 кВ (переменный ток AC)
• Предельная отключающая способность: 20 кА
• Частота сети: 50 Гц
• Количество полюсов: 1
• Климатическое исполнение: У3 - работает при температурах от –45 C до +40 C
• Степень защиты: IP00 - без внешней защиты от пыли и воды; требует установки в закрытом корпусе
• Тип изделия: Высоковольтный предохранитель типа gL/gG - защищает кабели и оборудование от перегрузок и коротких замыканий
• Метод установки: На аппарат - устанавливается на изоляторы или специальные держатели внутри КРУ
• Диаметр корпуса: 72 мм
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006

Совместимость и монтаж

Предохранитель ПКТ-102-6-80-20-У3 совместим со стандартными держателями и изоляторами, предназначенными для изделий серии ПКТ. Для монтажа требуется фиксация на металлическом или изоляционном основании через контактные зажимы. Обязательно соблюдать механический зазор между элементами и использовать изолирующие штанги при замене. Диаметр 72 мм определяет габариты места установки - проверьте соответствие посадочных мест в вашем оборудовании перед заказом.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ 2213-79 и соответствует категории применения gL/gG - что гарантирует надежную работу при аварийных режимах. Предохранитель ПКТ-102-6-80-20-У3 прошел испытания на отключаемую способность 20 кА, что позволяет применять его даже в условиях максимальных токов КЗ. Однако из-за степени защиты IP00 он не допускает открытый монтаж вне герметичных камер - риск поражения током и повреждения окружающих элементов возможен при нарушении условий установки.

Преимущества

• Высокая отключающая способность - 20 кА обеспечивает безопасное отключение даже при серьезных КЗ
• Стандартная конструкция - легко заменить в существующих КРУ без модификаций
• Широкий диапазон температур - работает в суровых климатических условиях, включая холодные регионы России
• Подтвержденная надежность - продукция завода КЭAZ имеет длительную историю применения в энергетике

Ограничения применения

• Не для постоянного тока - рассчитан исключительно на переменный ток 50 Гц
• IP00 - нельзя устанавливать на открытом воздухе или во влажных помещениях без кожуха
• Требуется обязательная замена после срабатывания - восстановление невозможно
• Не рекомендован для защиты чувствительной электроники - предназначен для мощных силовых цепей
• Не поддерживает автоматическую замену - обслуживание проводится вручную с отключением питания

Примеры использования

• Защита масляных трансформаторов 6/0,4 кВ в подстанциях
• Автоматическая защита кабельных ответвлений в КРУ-6
• Функциональная часть ячеек КСО-127 и аналогичных комплектных устройств
• Щитовые распределительные пункты на промплощадках с нагрузкой до 80 А

Практические советы

• Перед установкой проверьте соответствие диаметра 72 мм и типу контактов вашего держателя - не все модели совместимы
• При замене всегда используйте изолированные щипцы и выключите питание - работа под напряжением запрещена!
• Выбирайте этот предохранитель ПКТ-102-6-80-20-У3, когда нужна гарантированная защита от больших токов КЗ, а не просто перегрузка
• Храните резервные экземпляры в сухом месте - хотя срок службы длинный, влага снижает надежность контактов
• Проверяйте наличие пломб и целостность пробки - трещины или деформации - сигнал к отказу
