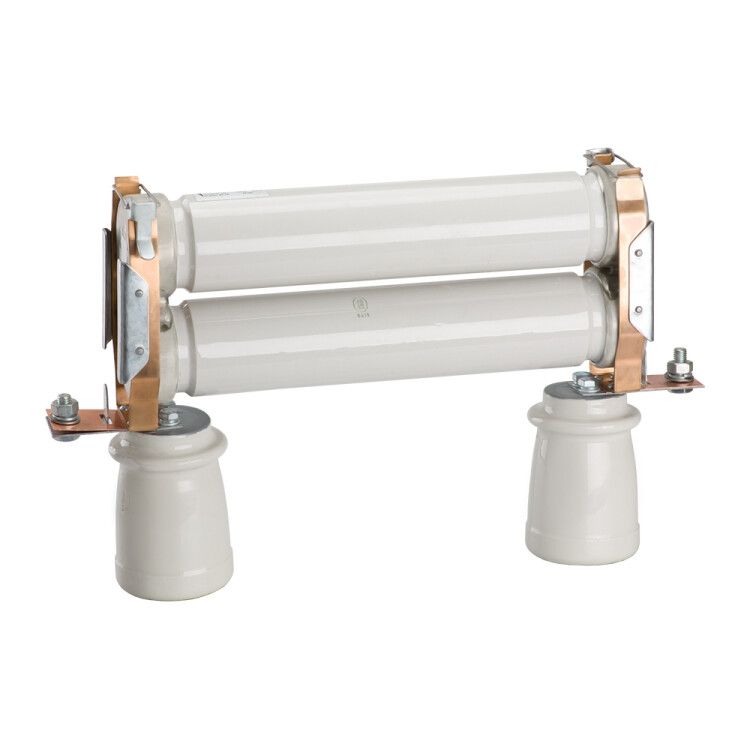

Предохранитель ПКТ 103 6кВ 160А 20кА У3 КЭАЗ 120489

Предохранитель ПКТ-103-6-160-20-У3 - это высоковольтный однополюсный предохранитель бренда Кэаз, предназначенный для защиты распределительных устройств на напряжение 6 кВ. Модель ПКТ-103-6-160-20-У3 обеспечивает надёжную отсечку токов короткого замыкания до 20 кА и рассчитана на работу в условиях умеренного климата.

Назначение и область применения

Предохранитель ПКТ-103-6-160-20-У3 применяется для защиты оборудования в распределительных сетях 6 кВ, где требуется быстрое отключение аварийных токов. Он защищает трансформаторы, кабели, реакторы и другие элементы внутренних подстанций. Подходит для установки в ячейках КРУ, комплектных трансформаторных подстанциях и других аппаратах, требующих защиты по категории gL/gG - то есть для защиты кабелей и распределительных систем.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который предохранитель выдерживает длительно без перегрева;
• Номинальное напряжение: 6 кВ - класс изоляции, соответствует сетям среднего напряжения;
• Предельная отключающая способность: 20 кА - наибольший ток короткого замыкания, который предохранитель может безопасно прервать;
• Тип тока: переменный (AC), 50 Гц - совместим с промышленными сетями России и стран СНГ;
• Климатическое исполнение: У3 - работает при температурах от –45 C до +40 C, умеренно холодный и влажный климат;
• Степень защиты: IP00 - нет внешней защиты корпуса; используется внутри закрытых щитов и камер;
• Диаметр: 72 мм - габарит для правильного подбора держателя и места установки;
• Количество полюсов: один - предназначен для однофазной защиты в трёхфазных цепях (устанавливается по одному на каждую фазу);
• Метод монтажа: на аппарат - крепится через специальные зажимы в держателе, не требует сверления или болтовой фиксации;
• Категория эффективности: общего назначения - универсальное решение для большинства типичных задач защиты;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006 - соответствие государственным и отраслевым требованиям.

Совместимость и монтаж

Предохранитель ПКТ-103-6-160-20-У3 совместим с держателями типа ПКТ, которые имеют посадочные размеры под диаметр 72 мм. Для монтажа необходимо использовать только рекомендованные держатели от КЭАЗ или аналоги, сертифицированные по ГОСТ 2213-79. Недопустимо применение держателей с меньшим или большим внутренним диаметром - это снижает контактное давление и повышает риск нагрева. Предохранитель устанавливается вручную: вставляется в держатель до характерного щелчка. После этого проверяют плотность контакта и отсутствие механических деформаций.

Безопасность и стандарты

Изделие соответствует ГОСТ 2213-79 и техническим условиям ТУ3414-016-05755766-2006, что гарантирует контроль качества и воспроизводимость характеристик. Применяемые материалы обеспечивают стабильную работу даже после многократных срабатываний. Благодаря технологии заполнения кварцевым песком, дуга гасится быстро и без выброса горячих частиц - однако сам предохранитель не имеет герметизации, поэтому его нельзя устанавливать вне закрытых помещений.

Преимущества

• Высокая отключающая способность (20 кА) позволяет защищать мощные объекты без необходимости дорогостоящих автоматических выключателей;
• Простота замены - не требует сложного инструментария, доступна оперативная замена при сработке;
• Подтверждённая долговременная надёжность в условиях колебаний температуры и влажности;
• Совместимость со всей серией ПКТ - можно менять между собой модели с другими номиналами тока, используя те же держатели;
• Производство на КЭАЗ - известный российский производитель с собственной технологической базой и контролем качества.

Ограничения применения

• Не допускается использование в открытых помещениях - степень защиты IP00 исключает любую защиту от пыли, влаги и воздействия окружающей среды;
• Запрещено применение в цепях постоянного тока - изделие рассчитано только на переменный ток 50 Гц;
• Не подходит для защиты двигателей или нагрузок с высокими пусковыми токами - категория gL/gG ориентирована на кабельную и распределительную защиту, а не на импульсные режимы;
• Требуется обязательная установка в держателе - самостоятельное подключение проводов к выводам недопустимо и опасно!

Примеры использования

• Защита трансформаторов 6(10)/0,4 кВ в КТП;
• Автоматическая отсечка в ячейках КРУ-6 кВ на подстанциях;
• Фазовая защита кабельных линий 6 кВ в промышленных цехах;
• Резервирование в составе секционирующих рубильников и разъединителей.

Практические советы

• При замене всегда проверяйте целостность держателя - окисление контактов или трещины в изоляторе могут вызывать перегрев даже нового предохранителя;
• Выбирая предохранители, убедитесь, что ваш держатель точно соответствует диаметру 72 мм - отличие даже на 1–2 мм снижает надёжность;
• Не экономьте на держателях - они должны быть того же производителя (КЭАЗ) или иметь официальную сертификацию по ГОСТ 2213-79;
• После каждого срабатывания обязательно осмотрите место установки: наличие следов дуги, оплавления или потемнения требуют замены не только предохранителя, но и держателя;
• При проектировании системы учтите, что три таких предохранителя (по одному на фазу) образуют полноценную трехфазную защиту - не забудьте предусмотреть место для всех трёх единиц.
