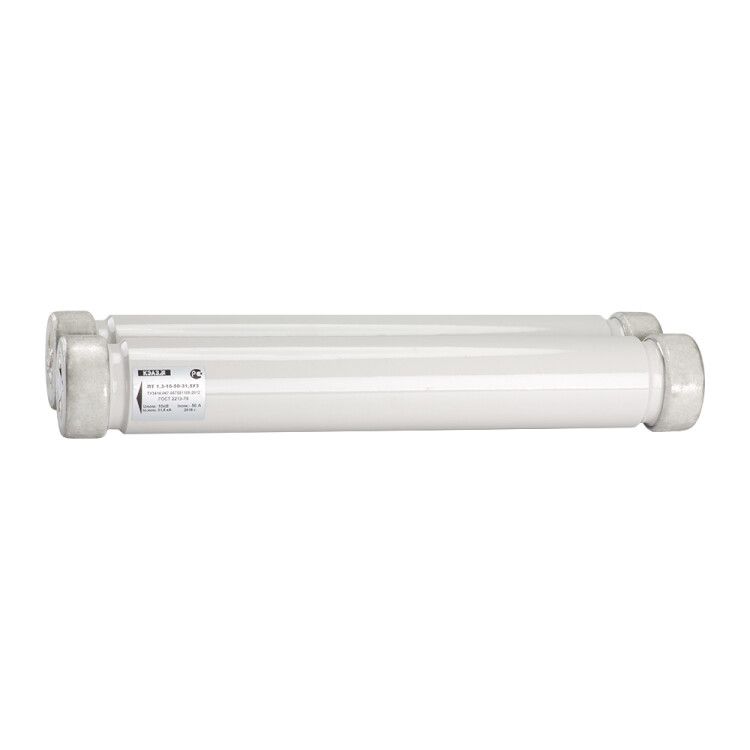

Патрон ПТ 1.3 6кВ 160А 31.5кА У3 КЭАЗ 149156

Патрон ПТ-1.3-6-160-31.5 У3 — высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Этот патрон обеспечивает надёжную отсечку токов короткого замыкания и применяется в составе оборудования серий ПКТ и ПТ.

Назначение и область применения

Патрон ПТ-1.3-6-160-31.5 У3 используется для защиты силового оборудования от сверхтоков, особенно при коротких замыканиях. Он устанавливается в распределительных устройствах среднего напряжения — например, в ячейках КРУ, трансформаторных подстанциях, комплектных блоках питания. Применяется там, где требуется быстрая и гарантированная отсечка аварийных токов без повреждения соседних элементов сети.

Технические характеристики

• Номинальный ток: 160 А — максимальный постоянный ток, который патрон выдерживает длительно без перегрева.
• Номинальное напряжение: 6 кВ — работает в сетях переменного тока до 6000 В.
• Предельная отключающая способность: 31,5 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Тип тока: Переменный, частотой 50 Гц — совместим с промышленными сетями России и стран СНГ.
• Климатическое исполнение: У3 — рассчитан на работу в условиях умеренного климата с возможностью эксплуатации при температурах от -45 °C до +40 °C.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом корпусе.
• Диаметр: 72 мм — габаритный размер, важен при выборе места монтажа и совместимости с держателями.
• Категория применения: gR — предназначен для защиты кабелей и оборудования от перегрузок и коротких замыканий, соответствует международному стандарту IEC 60269.
• Технология установки: Воздушная — монтируется в воздушной среде, без изоляционной жидкости или газа.
• Категория эффективности: Общего назначения — универсальное решение для большинства типовых задач защиты.

Совместимость и монтаж

Патрон ПТ-1.3-6-160-31.5 У3 совместим с держателями, предназначенными для изделий серии ПКТ и ПТ от КЭАЗ. Для правильной установки необходимо использовать оригинальные или сертифицированные держатели с посадочным диаметром 72 мм. Монтаж выполняется при отключённом питании. Подключение проводится через контактные зажимы, расположенные на верхнем и нижнем выводах. Недопустимо применение адаптеров или самодельных креплений — это снижает надёжность отключения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1/2 для предохранителей категории gR. Произведено в соответствии с системой менеджмента качества ISO 9001. Отличается контролируемым процессом изготовления пробиваемых элементов, обеспечивающим стабильную отключающую способность даже при экстремальных значениях тока.

Преимущества

• Высокая отключающая способность (31,5 кА) позволяет защищать оборудование в мощных распределительных сетях.
• Токоограничивающее действие минимизирует энергию, проходящую через цепь при КЗ, снижая риск повреждения кабелей и аппаратов.
• Устойчивость к широкому диапазону температур (-45…+40 °C) делает его пригодным для работы в холодных регионах и на открытых площадках.
• Совместимость со стандартными держателями серии ПКТ упрощает замену и обслуживание.

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью, запылённостью или агрессивной средой — степень защиты IP20 не обеспечивает герметичность.
• Не рекомендуется для защиты электродвигателей с частыми пусками — для этого лучше подходят предохранители категории aM.
• Требует обязательного монтажа в закрытый корпус или ячейку КРУ — нельзя использовать на открытом воздухе без защиты от внешних воздействий.
• Не подлежит восстановлению после срабатывания — после отключения заменяется полностью.

Примеры использования

• Защита трансформаторов 6(10)/0,4 кВ в комплектных подстанциях КТП.
• Отсечение коротких замыканий в шинах 6 кВ внутри КРУ-10.
• Фазовая защита кабельных линий в промышленных цехах с высокими токами КЗ.
• Местная защита вводных ячеек в распределительных пунктах (РП).

Практические советы

• При замене патрона ПТ-1.3-6-160-31.5 У3 всегда проверяйте целостность держателя — трещины или оплавление контактов требуют ремонта перед установкой нового элемента.
• Убедитесь, что номинальный ток нагрузки не превышает 160 А — превышение вызывает преждевременное старение элемента.
• Для удобства диагностики используйте сигнализаторы срабатывания, совместимые с этим патроном — они позволяют быстро определить причину отключения.
• Храните запасные патроны в сухом месте, избегая механических ударов — повреждение внутренней трубки снижает надёжность отключения.
• При проектировании системы учтите, что этот патрон — часть серии ПКТ; он не заменяет другие модели, такие как ПТ-1.3-10-100-25, даже если внешне похожи.
