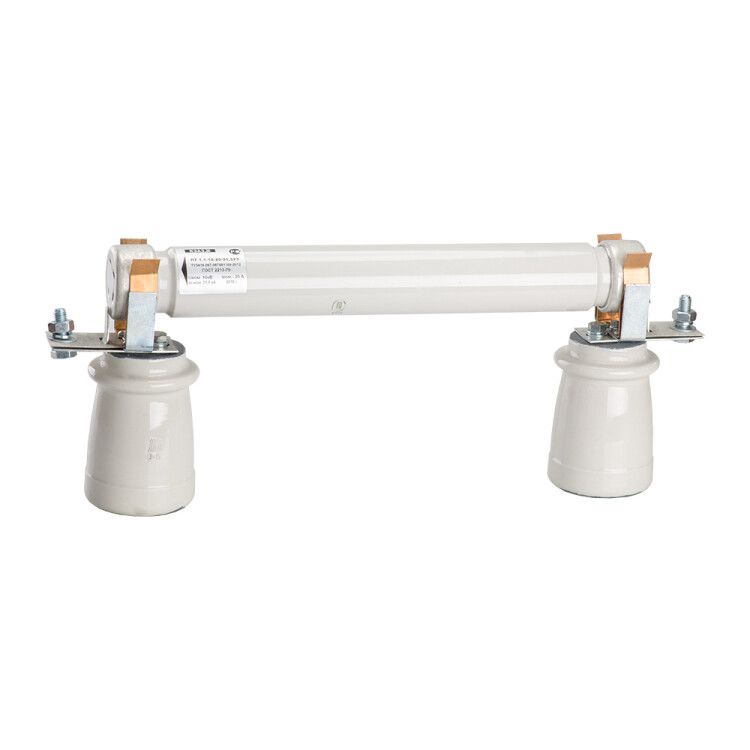

Высоковольтные предохранители

Защитные устройства для сетей переменного тока напряжением 6-10 кВ. Применяются в распределительных установках, трансформаторных подстанциях и электрооборудовании энергосистем.

Как выбрать

Основные технические параметры, определяющие соответствие оборудования вашей сети:

• Номинальное напряжение: должно соответствовать уровню напряжения в сети (6 кВ или 10 кВ). Использование предохранителя с меньшим напряжением недопустимо по условиям безопасности.
• Номинальный ток: выбирается равным или чуть выше расчетного тока нагрузки. Завышение допустимо, но снижает чувствительность к перегрузкам.
• Предельная отключающая способность: максимальный ток короткого замыкания, который устройство может безопасно отключить. Должна быть не ниже возможного тока КЗ в точке установки.
• Климатическое исполнение: У3 - для работы при температуре от −40  град. C до +45  град. C, подходит для большинства российских регионов.
• Категория применения: gL/gG - универсальные категории для защиты силовых цепей; GZHV - специализированные быстродействующие предохранители для высоковольтных систем.

Выбор по характеристикам

По номинальному напряжению: 6 кВ vs 10 кВ

Разделение по напряжению принципиально: использование предохранителя на 6 кВ в сети 10 кВ невозможно из-за риска пробоя. При этом конструктивно они совместимы с одним типом патронов (например, ПКТ), но требуют строгого соблюдения условий напряжения. Большинство представленных моделей рассчитаны на 10 кВ, однако для сетей 6 кВ также доступны решения с аналогичными токовыми характеристиками.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12]

По отключающей способности: 20-40 кА vs 31,5-40 кА

Отключающая способность - один из ключевых показателей надежности. Предохранители на 20 кА подходят для второстепенных ответвлений с ограниченным током КЗ. На 31,5-40 кА - для использования вблизи источников питания, где величина тока КЗ выше. Например, модели с 40 кА ([3] [6]) обеспечивают более широкую зону защиты в мощных сетях. Различия обусловлены конструкцией плавкой вставки и материалом корпуса, влияющими на стойкость к дуге.

Товары: [3] [6] [10] [2] [1] [7] [8] [9]

По номинальному току: малые значения (до 10 А)

Предохранители с номиналом 3,2-10 А применяются для защиты слаботочных участков, измерительных трансформаторов, цепей управления. Они менее массивны, но сохраняют ту же технологию гашения дуги. Такие устройства часто используются там, где требуется точная селективность и минимальное тепловое воздействие. Однако их нельзя использовать взамен более мощных, даже при наличии механической совместимости.

Товары: [4] [7] [8] [11] [12]

Выбор по бюджету

Бюджетные решения

Товары стоимостью около 1500-2400 руб. представляют собой базовые модели серий ПКТ с отключающей способностью 20-31,5 кА. Что теряете: несколько меньшую коммутационную стойкость по сравнению с топовыми версиями, хотя все ещё достаточную для большинства среднемощных сетей. Также могут отсутствовать дополнительные элементы контроля (бойки). Выбор оправдан при ограниченном бюджете и работе в условиях умеренной аварийной нагрузки.

Товары: [12] [11] [4] [3] [6] [7] [8] [9] [1]

Средний сегмент

Цена 3000-5000 руб. Здесь сосредоточены модели с повышенной отключающей способностью (31,5-40 кА) и номиналами тока до 160 А. Получаете: лучшую надежность при повторяющихся перегрузках, возможность применения в более нагруженных секциях сети. Конструкция таких изделий обычно усиленная, с улучшенной герметичностью и стойкостью к внешним воздействиям. Подходят для основных распределительных ячеек.

Товары: [2] [13] [14] [10]

Высокий ценовой сегмент

Товары дороже 40 000 руб., такие как [15] относятся к другому классу - предохранителю-разъединителю. Это уже комплексное решение, сочетающее защиту и видимый разрыв цепи, необходимый для обслуживания. Получаете: возможность выполнения операций под напряжением, интеграцию в системы с ручным управлением, соответствие требованиям ПУЭ к видимому разрыву. Необходимо при ремонте или осмотре оборудования, но избыточно для простых автоматических линий.

Товары: [15]

Выводы

Если задача - стандартная защита трансформатора 10 кВ с током до 30 А - подойдут [1] [2] [9]. Для сетей 6 кВ с высоким током КЗ - смотрите [3] [6]. Если нужен видимый разрыв цепи и работа под напряжением - единственный вариант здесь - [15]. Для защиты цепей управления или измерительных трансформаторов с током до 10 А - подходят [7] [8] [12]. Ключевой параметр - отключающая способность: при близости точки подключения к подстанции выбирайте не менее 31,5 кА ([2] [9]).
