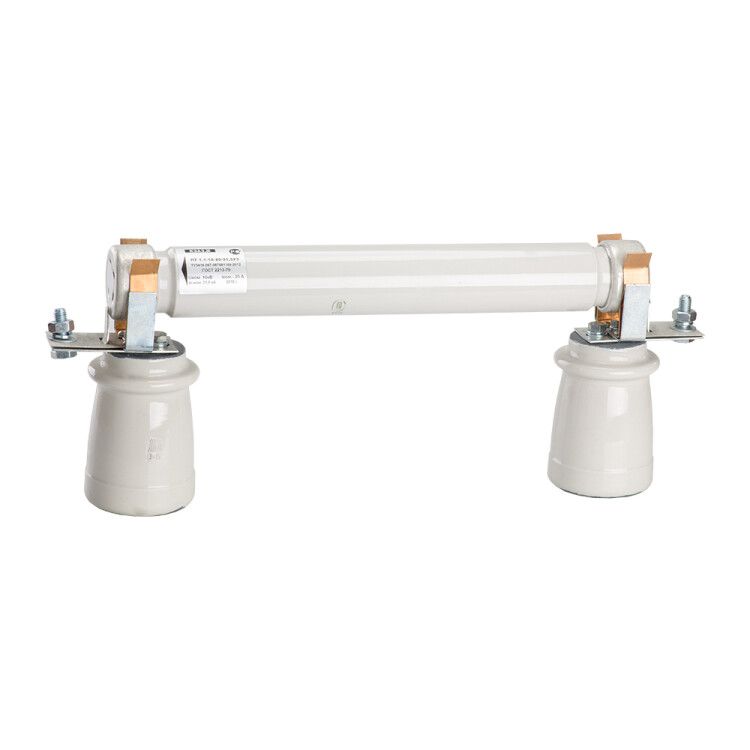

Предохранитель ПКТ 101 6кВ 3.2А 20кА У3 КЭАЗ 120470

Предохранитель ПКТ-101-6-3,2-20-У3 - это высоковольтный защитный элемент от КЭАЗ, предназначенный для отключения цепей при перегрузках и коротких замыканиях в распределительных устройствах 6 кВ. Артикул 120470 соответствует серии ПКТ и используется там, где требуется надежная защита с высокой отключающей способностью.

Назначение и область применения

Предохранитель ПКТ-101-6-3,2-20-У3 защищает оборудование в распределительных устройствах высокого напряжения - трансформаторы, кабельные линии, реакторы и другие компоненты сетей 6 кВ. Он применяется в промышленных объектах, энергоузлах, подстанциях и на производствах с высокими требованиями к быстрому отключению аварийных режимов.

Технические характеристики

• Номинальный ток: 3,2 А - максимальный постоянный ток, который предохранитель выдерживает без срабатывания;
• Номинальное напряжение: 6 кВ - работает в сетях переменного тока до этого значения;
• Предельная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Частота: 50 Гц - предназначен для сетей промышленной частоты;
• Тип тока: переменный (AC);
• Количество полюсов: 1 - однополюсный, рассчитан на защиту одной фазы;
• Диаметр корпуса: 55 мм - важный параметр для совместимости с держателями;
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C, устойчив к влаге и перепадам температур в условиях умеренного климата;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытом оборудовании;
• Категория применения: gL/gG - универсальный тип, подходящий как для защиты кабелей, так и для оборудования общего назначения;
• Метод установки: на аппарат - монтируется в специальные держатели, не является встраиваемым;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006 - соответствие государственным и отраслевым стандартам.

Совместимость и монтаж

Предохранитель ПКТ-101-6-3,2-20-У3 устанавливается исключительно в держатели, соответствующие габаритам 55 мм и классу напряжения 6 кВ. Совместим с держателями серии ПКТ и аналогичными изделиями по ГОСТ 2213-79. Монтаж выполняется только при отключенном питании. Недопустимо использование с другими типами предохранителей из-за различий в механических и электрических параметрах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 2213-79 и техническим условиям ТУ3414-016-05755766-2006. Применение в соответствии с нормами обеспечивает безопасную работу в системах до 6 кВ. Отключение происходит через разрушение плавкой вставки - процесс контролируемый и не сопровождается выбросом пламени при соблюдении условий эксплуатации.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать предохранитель в зонах с большими токами короткого замыкания;
• Устойчивость к широкому диапазону температур (-45…+40 C) делает его пригодным для работы вне теплых помещений;
• Категория gL/gG обеспечивает универсальность - подходит как для защиты кабелей, так и для нагрузочных устройств;
• Производство на КЭАЗ гарантирует качество сборки и соответствие сертифицированным стандартам;
• Простая замена - не требует сложных инструментов или демонтажа всей системы.

Ограничения применения

• Не допускается применение в помещениях с открытой проводкой - степень защиты IP00 требует герметичной установки в шкафах или ячейках;
• Не предназначен для постоянной коммутации - служит только для аварийного отключения, не для операций включения/выключения;
• Запрещено использовать вместо автоматических выключателей в системах, где необходима повторная активация после срабатывания;
• Не рекомендован для сетей постоянного тока - только для переменного тока 50 Гц;
• Не следует применять при температурах ниже -45 C или выше +40 C - возможна потеря характеристик.

Примеры использования

• Защита силового трансформатора 6/0,4 кВ на промышленной подстанции;
• Автоматическая защита кабельной линии 6 кВ в угольной шахте;
• Резервирование питания насосной станции в холодном регионе;
• Фазовая защита в распределительном щите с воздушными изоляторами.

Практические советы

• При замене всегда проверяйте соответствие диаметра (55 мм) и типа держателя - неверный подбор вызывает плохой контакт и перегрев;
• Перед установкой осмотрите корпус на трещины и повреждения - даже микротрещины снижают надежность;
• Не используйте предохранители с другим номиналом тока (например, 5 А или 10 А) вместо 3,2 А - это нарушает координацию защиты;
• После срабатывания заменяйте весь модуль, даже если видимые повреждения отсутствуют - внутренние элементы деформированы;
• Для обслуживания в зимних условиях храните запасные предохранители в теплом месте перед установкой - резкий перепад температур влияет на материал вставки.
