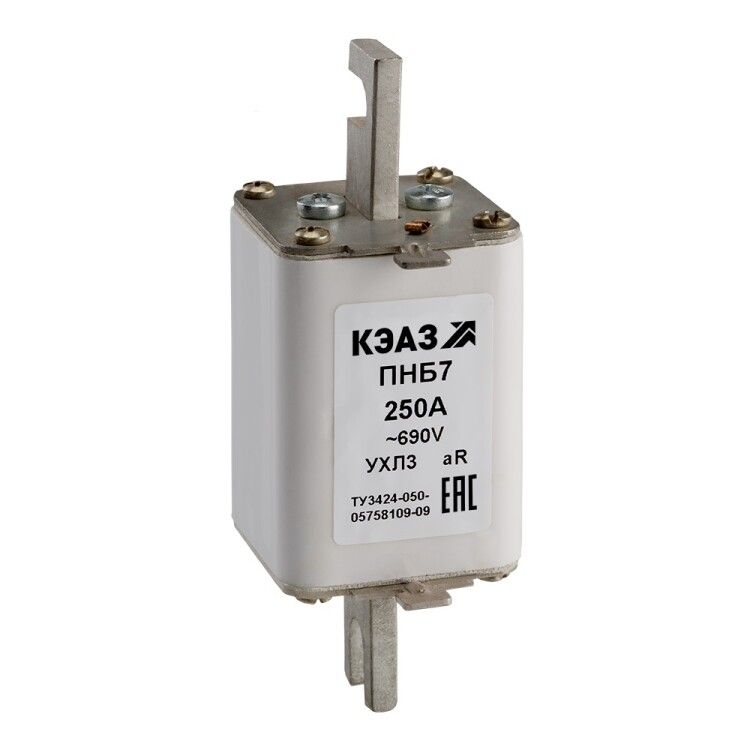

Предохранитель ПНБ7-690/250-1-250А-УХЛ3 | 110964 КЭАЗ

Предохранитель ПНБ7-690/250-1-250А-УХЛ3 от КЭАЗ предназначен для быстрой защиты полупроводниковых устройств от токов короткого замыкания в цепях переменного тока до 690 В. Этот типовой предохранитель применяется в силовых установках с высокими требованиями к скорости отключения и энергоэффективности.

Назначение и область применения

Предохранитель ПНБ7-690/250-1-250А-УХЛ3 используется исключительно для защиты полупроводниковых компонентов - таких как тиристоры, диоды, преобразователи частоты и выпрямители - от повреждений при коротком замыкании. Его классификация aR указывает на специализированное предназначение: он работает как “быстродействующий” предохранитель, который размыкает цепь раньше, чем успевает произойти термический пробой чувствительной электроники.

Подходит для установки в распределительных щитах, силовых шкафах, частотных преобразователях, сварочных аппаратах, системах регулируемого привода и других устройствах с импульсными нагрузками.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который предохранитель выдерживает без срабатывания;
• Номинальное напряжение: 690 В переменного тока - максимальная рабочая величина напряжения сети;
• Отключающая способность: 100 кА - наибольший ток короткого замыкания, который предохранитель способен безопасно прервать;
• Категория применения: aR - защита полупроводников от КЗ; отличается минимальным значением I²t (термическая энергия прохождения тока);
• Климатическое исполнение: УХЛ3 - допустимый диапазон температур от –60 C до +60 C, устойчивость к повышенной влажности и перепадам температур;
• Частота: 50/60 Гц - совместим со всеми сетями стандарта Европы и России;
• Количество полюсов: 1 - однополюсное исполнение, требует параллельной установки для трёхфазных цепей;
• Максимальное сечение кабеля: 208 мм2 - можно использовать провода большого сечения без необходимости переходника;
• Степень защиты: IP00 - корпус не имеет внешней защиты, требуется установка в закрытом оборудовании или с использованием изоляционных колпаков;
• Индикация срабатывания: верхняя - видимый механический выброс бойка через окно в крышке, сигнализирует о сработавшем предохранителе;
• Наличие бойка: да - гарантирует визуальный контроль состояния после аварии;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствуют российским требованиям к безопасности и качеству.

Совместимость и монтаж

Предохранитель ПНБ7-690/250-1-250А-УХЛ3 имеет втычное исполнение и рассчитан на установку на специальные держатели (аппараты) серии ПНБ. Монтаж осуществляется путём вставки контактов в зажимы держателя - без инструментов. Для работы необходимо соблюдать следующие условия:

• Использовать только оригинальные держатели, совместимые с габаритом 250 А;
• Не допускать перегрузки контактных площадок - максимальное сечение кабеля 208 мм2;
• Обеспечивать плотный контакт между основанием и контактами - плохой контакт вызывает нагрев и преждевременную выход из строя;
• При многополюсном применении (например, три фазы) каждый полюс устанавливается отдельно в своём держателе.

Безопасность и стандарты

Предохранитель ПНБ7-690/250-1-250А-УХЛ3 сертифицирован согласно ГОСТ Р 50339.0-2003 и зарегистрирован в Реестре средств электротехники (РЭ-2493/20). Он соответствует требованиям по взрывобезопасности и теплостойкости при работе в режимах короткого замыкания. Однако из-за степени защиты IP00 запрещено использование вне герметичных или закрытых корпусов - открытая установка создаёт риск поражения током и попадания сторонних предметов на контакты.

Преимущества

• Низкая энергия I²t - минимизация теплового воздействия на полупроводники во время КЗ;
• Высокая отключающая способность - надёжная работа даже при экстремальных токах КЗ до 100 кА;
• Широкий диапазон температур - возможность применения в холодильных камерах, на открытом воздухе, в суровых климатических зонах;
• Визуальная индикация срабатывания - бойок легко заметен, что снижает время диагностики отказа;
• Экономия энергии - сниженные потери мощности за счёт оптимизации материала и формы плавкого элемента;
• Долгий срок службы - прочная конструкция и качество материалов от КЭАЗ обеспечивают стабильную работу десятки лет при правильной эксплуатации.

Ограничения применения

• Не защиту двигателей, кабелей или обычных потребителей - для этого нужны другие категории (gG/gL);
• IP00 - нельзя устанавливать в сырых, пыльных или открытых местах без дополнительной защиты;
• Только однофазное исполнение - для трехфазных систем требуется три единицы;
• Не рекомендовано использовать в цепях с постоянным током выше 690 В - возможна опасная дуга при отключении;
• Требуется точное соответствие номинала тока и напряжения - превышение этих параметров недопустимо.

Примеры использования

• Защита входных выпрямителей частотных преобразователей на заводе;
• Автоматическое отключение при КЗ в сварочном инверторе;
• Щит управления насосной станцией с частотным управлением;
• Цепи питания литий-ионных зарядных комплексов;
• Системы электромагнитного привода в металлургическом производстве.

Практические советы

• Выбирая предохранитель ПНБ7-690/250-1-250А-УХЛ3, проверьте, чтобы держатель был точно подходящего размера - габарит 250 А не совпадает с меньшими моделями;
• После срабатывания всегда меняйте предохранитель полностью - не восстанавливайте плавкий элемент;
• Проверяйте состояние контактов держателя перед установкой нового предохранителя - окисление или прогорание увеличат сопротивление и повысят риск перегрева;
• При эксплуатации в условиях ниже −40 C используйте предварительный прогрев оборудования - материал плавкого элемента становится хрупче;
• Для удобства обслуживания в шкафах с несколькими предохранителями ПНБ7-690/250-1-250А-УХЛ3 отметьте каждую позицию этикеткой с номером цепи и номиналом.
