Предохранитель резьбовой ПРС-63 У3-П с плавкой вставкой ПВДIII-25 У3 И Кашин 310063П02В025.00И000 КашинЗЭА

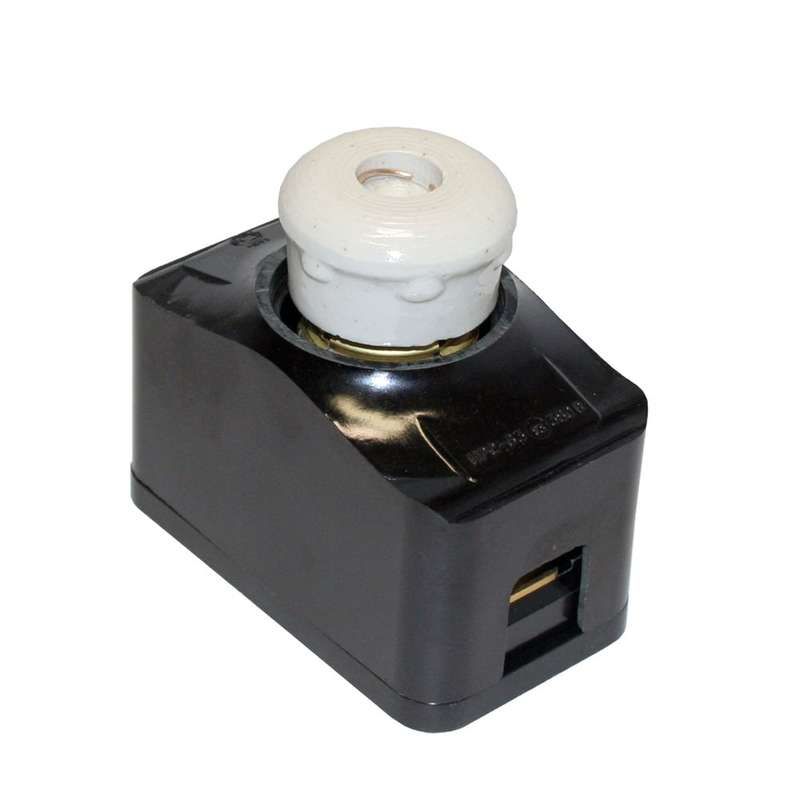

Предохранитель резьбовой ПРС-63 У3-П с плавкой вставкой ПВДIII-25 У3 И - это защищённый коммутационный элемент для цепей переменного тока, предназначенный для автоматического отключения нагрузки при перегрузках и коротких замыканиях. Применяется в распределительных щитах, на промышленном оборудовании и в системах управления. Бренд КЗЭА г.Кашин, артикул 310063п02в025.00и000.

Назначение и область применения

Предохранитель ПРС-63 У3-П используется для защиты электрических цепей от сверхтоков. Он сочетает в себе корпус из фарфора с резьбой и сменную плавкую вставку ПВДIII-25 У3 И. Подходит для установки в устройствах, где требуется надёжная и проверенная временем защита: станки, насосы, конвейеры, системы освещения, силовые шкафы. Напряжение до 380 В и ток до 25 А позволяют использовать его в трёхфазных сетях промышленного типа.

Технические характеристики

• Номинальное напряжение: 380 В (переменный ток AC)
• Номинальный ток плавкой вставки: 25 А
• Количество полюсов: 3
• Типоразмер корпуса: 3 (стандартный для резьбовых предохранителей)
• Способ монтажа: встраиваемый - устанавливается в специальные держатели с резьбовым соединением
• Климатическое исполнение: У3 - работает при температуре от −40 C до +40 C, в условиях умеренного климата
• Степень защиты IP00 - нет защиты от прикосновений и внешних воздействий; требует установки в закрытом корпусе
• Цветовой код: жёлтый - соответствует классу тока 25 А в соответствии с ГОСТ

Совместимость и монтаж

Предохранитель ПРС-63 У3-П совместим с держателями типоразмера 3, имеющими внутреннюю резьбу. Монтаж выполняется путём ввинчивания корпуса в держатель до упора. Плавкая вставка ПВДIII-25 У3 И вставляется в корпус перед установкой. После монтажа необходимо проверить плотность контакта - слабый контакт вызывает нагрев и выход из строя. Для замены вставки отключите питание, используйте изолирующие инструменты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 15150. Конструкция выполнена из негорючего фарфора и медных контактов. Однако из-за степени защиты IP00 запрещено использование вне герметичных или закрытых корпусов - открытая установка создаёт риск поражения током и повреждения вставки.

Преимущества

• Высокая механическая прочность корпуса из фарфора
• Чёткий цветовой код (жёлтый) для быстрой идентификации номинала тока
• Сменяемая плавкая вставка - позволяет менять только вышедшую из строя часть, не заменяя весь предохранитель
• Проверенная технология производства компанией КЗЭА г.Кашин - долгий срок службы в промышленной среде

Ограничения применения

• Не применяется в цепях постоянного тока - предназначен только для переменного тока (AC)
• IP00 исключает применение во влажных, пыльных или открытых помещениях без дополнительной защиты
• Максимальный ток 25 А - не подходит для мощных устройств выше этого значения
• Требуется точное соответствие типоразмера 3 - нельзя использовать с держателями других размеров

Примеры использования

• Защита трёхфазного двигателя 15 кВт в цеху
• Щитовая защита группы светильников на производстве
• Автоматический отсечной элемент в пульте управления конвейера
• Распределительный щит с несколькими ответвлениями по 25 А

Практические советы

• При замене плавкой вставки всегда выбирайте ту же модель - ПВДIII-25 У3 И. Замена на другую вставку даже с таким же током может нарушить время-токовую характеристику.
• Проверяйте состояние контактов в держателе перед установкой нового предохранителя - окисление или деформация снижают надёжность.
• Не затягивайте корпус слишком сильно - это может повредить резьбу фарфорового корпуса.
• Для удобства обслуживания рекомендуется использовать держатели с индикатором срабатывания - хотя сам предохранитель не имеет такого функционала.
• Учитывайте посадочный диаметр: типоразмер 3 соответствует стандартному шагу резьбы M36×2,5 - убедитесь, что ваш держатель точно совпадает.
