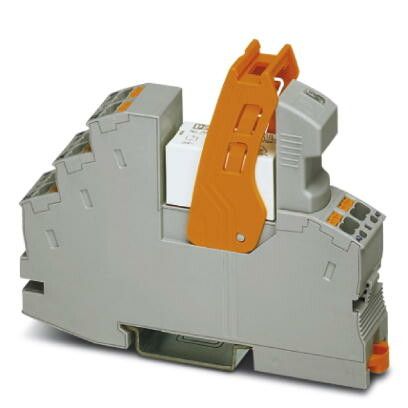

Релейный модуль RIF-1-RPT-LV-230AC/2X21 | 2903331 Phoenix Contact

Релейный модуль RIF-1-RPT-LV-230AC/2x21 от Phoenix Contact предназначен для коммутации слаботочных цепей в автоматизированных системах управления. Модуль обеспечивает гальваническую изоляцию между управляющим сигналом и нагрузкой, что делает его надёжным решением для промышленной автоматизации.

Назначение и область применения

RIF-1-RPT-LV-230AC/2x21 используется для переключения нагрузок переменного тока до 230 В через слаботочные управляющие цепи. Подходит для применения в панелях управления, на станках, конвейерах, системах освещения и других объектах, где требуется удалённое управление силовыми цепями с помощью PLC, контроллеров или кнопок.

Технические характеристики

• Напряжение катушки: 230 В AC - питание управляющей цепи соответствует стандартному сетевому напряжению;
• Количество контактов: 2x21 - два независимых реле с контактами типа 21 (по одному нормально замкнутому и одному нормально разомкнутому контакту на каждое реле);
• Контактная способность: рассчитана на коммутацию переменного тока, максимальные значения указаны в документации производителя;
• Гальваническая изоляция: между управляющей цепью и контактными группами - для защиты оборудования и операторов;
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шасси и распределительными щитами.

Совместимость и монтаж

Модуль RIF-1-RPT-LV-230AC/2x21 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения управляющих и силовых цепей доступны с лицевой стороны, что упрощает обслуживание. Для подключения проводов рекомендуется использовать жилы сечением до 2,5 мм2. Устройство не требует внешнего питания - работает напрямую от сети 230 В AC.

Безопасность и стандарты

RIF-1-RPT-LV-230AC/2x21 соответствует требованиям европейских стандартов безопасности для электрооборудования. Применяются принципы проектирования, обеспечивающие безопасную работу в условиях промышленной среды. Гальваническая изоляция защищает от пробоя между управляющими и силовыми цепями.

Преимущества

• Два независимых реле в одном корпусе - экономия места в щите;
• Управление от 230 В AC - не требует дополнительного источника постоянного тока;
• Простая установка и замена - фиксация на рейке и быстрый доступ к клеммам;
• Высокая механическая прочность и долгий срок службы контактов.

Ограничения применения

• Не предназначено для работы с высокочастотными импульсами - оптимально для частоты 50–60 Гц;
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex;
• Контакты не рассчитаны на сверхвысокие токи - проверяйте допустимые нагрузки для конкретной задачи;
• Не имеет индикации состояния - необходимо использовать внешние сигнализаторы.

Примеры использования

• Управление светильниками в цеху через PLC;
• Переключение двигателей малой мощности на конвейере;
• Интерфейс между слаботочным контроллером и сетевым оборудованием;
• Автоматическое отключение насосов при достижении заданного уровня.

Практические советы

• При подключении нагрузки убедитесь, что её потребляемый ток не превышает предельные значения для контактов реле - перегрузка снижает срок службы;
• Для индуктивных нагрузок (например, катушек, двигателей) рекомендуется применять RC-гашение или варисторы для защиты контактов;
• При монтаже в плотном щите соблюдайте минимальные зазоры для теплоотвода - хотя устройство не нагревается сильно, скопление тепла влияет на надёжность;
• RIF-1-RPT-LV-230AC/2x21 от Phoenix Contact легко заменить аналогичным модулем из серии RIF - запасные части всегда доступны.
