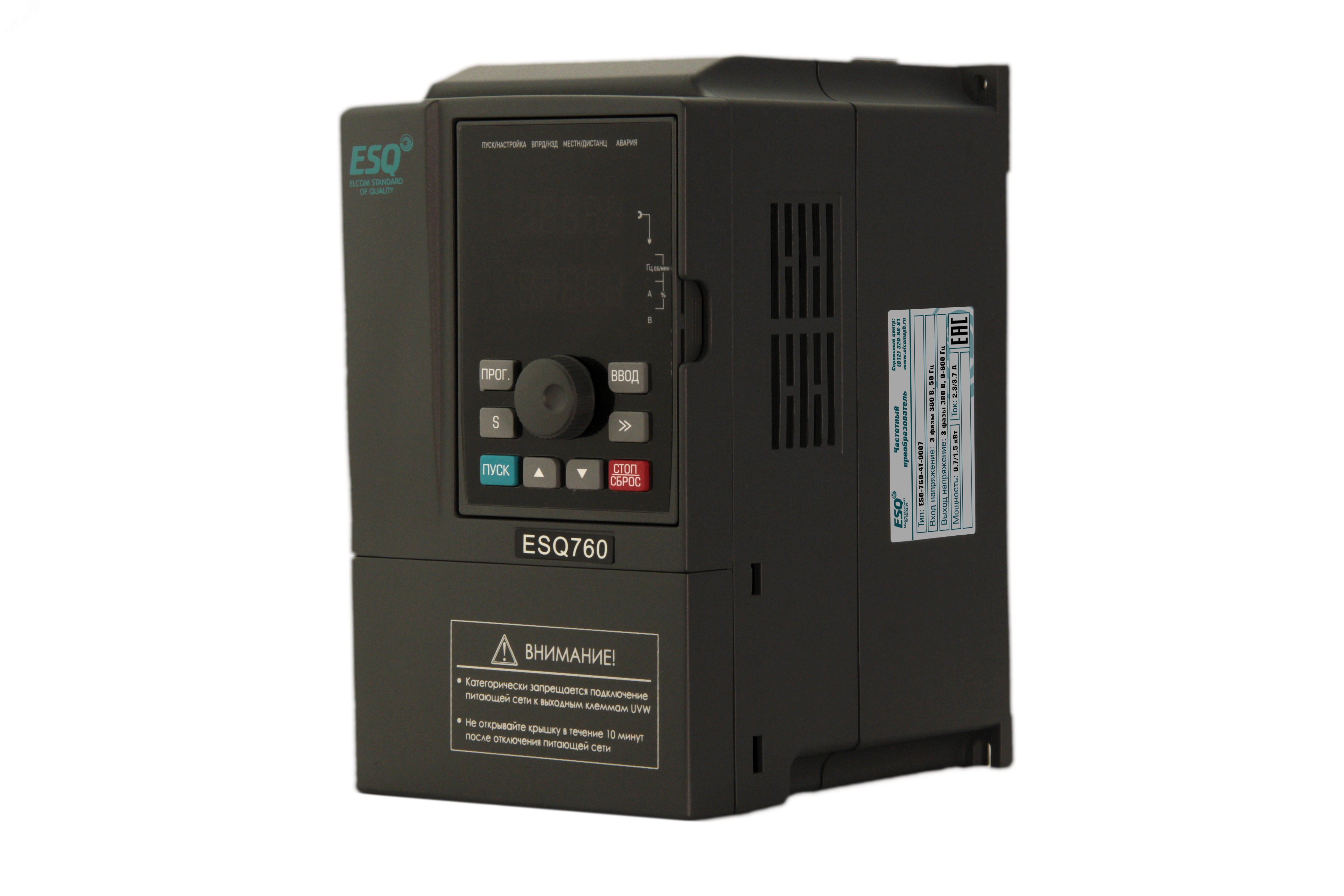

Преобразователь частотный ESQ-760-4T-0007 0.75/1.5кВт 380 В ESQ 08.04.000642 ОРЛАН

Преобразователь частотный ESQ-760-4T-0007 обеспечивает плавную регулировку скорости трёхфазного двигателя мощностью до 1,5 кВт при напряжении 380 В. Устройство подходит для автоматизации насосов, вентиляторов и других механизмов, где важна точная управляемость оборотов.

Назначение и область применения

Преобразователь частотный ESQ-760-4T-0007 преобразует постоянное входное напряжение 380 В в переменное с регулируемой частотой, чтобы управлять скоростью вращения асинхронного двигателя. Он применяется там, где требуется экономичное и плавное управление нагрузкой - например, на конвейерах, системах вентиляции, водонапорных станциях и компрессорах.

Технические характеристики

• Мощность: 0,75 кВт / 1,5 кВт - устройство рассчитано на работу с двигателями этой мощности, перегрузка допускается кратковременно;
• Напряжение питания: 380 В +-10%, трёхфазное - требует подключения к сети 380 В, фаза-фаза;
• Выходной ток: соответствует классу 1,5 кВт - определяет максимальную нагрузку, которую можно подключить;
• Частота выходного сигнала: регулируемая от 0 до 400 Гц - позволяет менять скорость двигателя в широких пределах;
• Защита корпуса: IP20 - подходит для установки внутри щита, не защищён от брызг и пыли вне корпуса;
• Управление: кнопочное на лицевой панели - базовая настройка без внешнего контроллера.

Совместимость и монтаж

Преобразователь частотный ESQ-760-4T-0007 совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для монтажа требуется свободное место в распределительном шкафу, доступ к клеммникам и соблюдение правил электромагнитной совместимости. Подключение проводов выполняется к клеммам L1/L2/L3 (питание) и U/V/W (выход к двигателю). Кабель заземления обязательно подводится к клемме PE. Максимальная длина кабеля между преобразователем и двигателем - до 50 метров без фильтров.

Безопасность и стандарты

Преобразователь частотный ESQ-760-4T-0007 соответствует требованиям безопасности EN 61800-5-1 и имеет сертификат CE. Устройство оснащено защитой от перегрева, перегрузки, короткого замыкания и потери фазы. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Экономия энергии - снижает потребление при неполной нагрузке, особенно в режиме длительной работы;
• Плавный пуск - исключает ударные нагрузки на механику и сеть;
• Простая настройка - интерфейс без сложных меню, подходит для базовой автоматизации;
• Компактный размер - легко помещается в типовые шкафы управления.

Ограничения применения

• Не работает от однофазной сети - необходима трёхфазная подача 380 В;
• Запрещена работа на высоте более 1000 м над уровнем моря - возможен перегрев;
• Не предназначен для экстремальных температур - рабочий диапазон +5…+45 C;
• Не поддерживает сложные протоколы связи (Modbus, Profibus) - только ручное управление через панель.

Примеры использования

• Регулировка скорости вентилятора в системе кондиционирования воздуха;
• Управление насосом в системе водоснабжения с изменением давления;
• Переменная подача материала на конвейере в пищевой промышленности;
• Изменение оборотов циркулярной пилы в зависимости от типа древесины.

Практические советы

• Выбирайте преобразователь частотный ESQ-760-4T-0007 с запасом по мощности - если двигатель 1,1 кВт, лучше взять модель на 1,5 кВт;
• Обязательно используйте входной фильтр и дроссель, если питание от старой сети с помехами;
• Проверьте посадочные размеры перед установкой - габариты устройства должны подходить под ваш шкаф;
• Настройте параметры ускорения и замедления - слишком быстрый пуск вызывает скачки тока;
• Не закрывайте корпус - даже при IP20 нужен принудительный воздушный поток для охлаждения.
