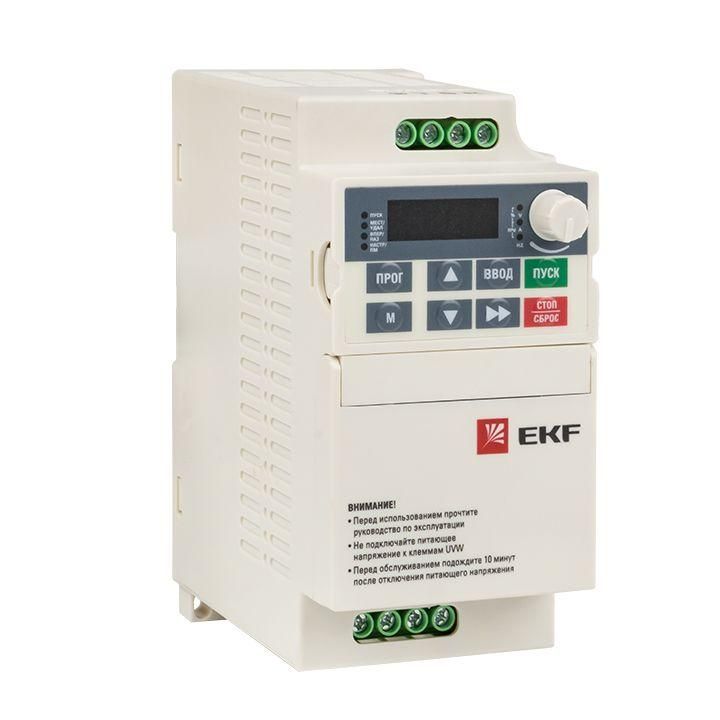

Преобразователь частоты 0,75 кВт 3х400В VECTOR-80 EKF Basic | VT80-0R7-3

Преобразователь частоты 0,75 кВт 3х400В VECTOR-80 Basic от EKF - компактное устройство для регулирования скорости трёхфазных электродвигателей в промышленном оборудовании. Артикул vt80-0r7-3 подходит для задач, где важна точность и экономичность работы.

Назначение и область применения

Преобразователь частоты 0,75 кВт 3х400В VECTOR-80 Basic управляет скоростью вращения двигателей, позволяя точно настраивать режим работы оборудования. Он используется там, где требуется изменение оборотов в зависимости от нагрузки - например, на насосах, вентиляторах, конвейерах, станках с ЧПУ и других системах с переменным энергопотреблением.

Технические характеристики

• Номинальная мощность: 0,75 кВт - подходит для двигателей до этой мощности
• Питание: 3×400 В, 50/60 Гц - работает от стандартной промышленной сети
• Выходное напряжение: до 400 В - соответствует входному, сохраняет совместимость с двигателями
• Выходной ток: 2,1 А - максимальный допустимый ток на нагрузку
• Максимальная частота выхода: 400 Гц - позволяет управлять высокоскоростными механизмами
• Работа в четырёх квадрантах - поддерживает рекуперацию энергии при торможении
• Цифровые входы: 4 шт. - для сигналов старта, стопа, переключения скоростей
• Цифровой выход: 1 шт. - для сигнализации состояния или управления внешними устройствами
• Аналоговый вход/выход: 1/1 - для подключения датчиков давления, температуры или внешних регуляторов
• Интерфейс RS-485 - возможность интеграции в автоматизированные системы управления
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс RS-485

Совместимость и монтаж

Преобразователь частоты VECTOR-80 Basic совместим с большинством трёхфазных асинхронных двигателей мощностью до 0,75 кВт. Для установки требуется свободное место в щите с минимальным зазором вокруг корпуса для теплоотвода. Подключение выполняется к клеммам L1/L2/L3 (питание), U/V/W (двигатель), а также к цифровым и аналоговым входам согласно схеме в руководстве. Устройство не требует внешнего фильтра - встроенные помехоподавляющие элементы обеспечивают соответствие нормам ЭМИ.

Безопасность и стандарты

Преобразователь частоты 0,75 кВт 3х400В VECTOR-80 Basic соответствует требованиям EN 61800-5-1 и EN 60204-1. Защита IP20 исключает случайный контакт с токоведущими частями, но не предназначена для установки во влажных или запылённых средах без дополнительной защиты. Наличие блока управления гарантирует безопасную работу даже при аварийных ситуациях - устройство автоматически отключается при перегрузке, перегреве или потере фазы.

Преимущества

• Поддержка четырёх квадрантов - позволяет эффективно тормозить двигатель и возвращать энергию в сеть
• Гибкая настройка параметров - можно менять скорость, время разгона/торможения, пределы частоты
• Интеграция с системами автоматизации через RS-485 - удобно для центрального контроля
• Экономия энергии - снижает потребление при работе не на полную мощность
• Компактный размер - легко помещается в стандартные распределительные щиты

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для однофазных сетей - требует трёхфазное питание 380–400 В
• Максимальная частота 400 Гц возможна только при малых нагрузках - при полной мощности реальная частота ниже
• Не имеет встроенного тормозного резистора - для активного торможения нужен внешний резистор
• Не рассчитан на длительную работу выше +40 C - требуется принудительное охлаждение в жарких условиях

Примеры использования

• Вентиляционные системы - регулировка скорости в зависимости от температуры
• Насосные станции - плавный пуск и поддержание давления
• Ленточные конвейеры - изменение скорости передачи материалов
• Шлифовальные и сверлильные станки - точная настройка оборотов для разных материалов
• Автоматические линии производства - синхронизация с другими устройствами через RS-485

Практические советы

• Выбирая преобразователь частоты 0,75 кВт 3х400В VECTOR-80 Basic, проверьте, что двигатель имеет ту же мощность или меньше - перегрузка вызовет отказ
• При использовании RS-485 используйте экранированный кабель и соблюдайте полярность A/B - иначе связь будет прерывистой
• Для торможения с большой инерцией (например, вентиляторы) обязательно подключите внешний тормозной резистор
• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева
• Не забывайте про вентиляцию: оставьте минимум 5 см свободного пространства над и под устройством
• Артикул vt80-0r7-3 - один из самых популярных в серии Basic; если планируете масштабирование, выбирайте другие модели той же серии для унификации программирования
