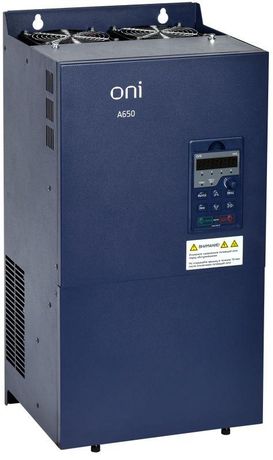

Преобразователь частоты A650 380В 3Ф 160кВт 304А M | A650-33E160M ONI IEK

Преобразователь частоты ONI A650-33E160M - трёхфазное устройство на 380 В и 160 кВт, предназначенное для точного регулирования скорости асинхронных двигателей в промышленных системах. Модель обеспечивает до 600 Гц на выходе, что позволяет управлять высокоскоростными механизмами, а степень защиты IP20 делает её подходящей для установки внутри щитов.

Назначение и область применения

Преобразователь частоты ONI A650-33E160M используется для управления двигателями насосов, вентиляторов, компрессоров и других нагрузок с переменным моментом. Особенно эффективен в системах, где требуется экономичное регулирование расхода - например, в HVAC, водоснабжении, канализации и технологических линиях. Подходит для работы в составе каскадных систем из нескольких насосов благодаря встроенному блоку каскадного управления.

Технические характеристики

• Напряжение питания: 380 В +-10%, 50/60 Гц
• Количество фаз: три
• Выходная мощность: 160 кВт
• Номинальный выходной ток: 304 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокооборотными приводами (например, шпинделями, центрифугами)
• Максимальное выходное напряжение: 400 В
• Тип преобразования: непосредственный (без промежуточного постоянного тока)
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от пыли и воды
• Управление: встроенная плата с поддержкой MODBUS RTU
• Работа в промышленной среде: да - допущен к использованию в условиях заводских помещений

Совместимость и монтаж

Преобразователь частоты ONI A650-33E160M совместим с большинством стандартных трёхфазных асинхронных двигателей мощностью до 160 кВт. Для монтажа требуется установка в закрытом электрощите с достаточным воздушным охлаждением - IP20 исключает использование на открытом воздухе или в запылённых зонах. Клеммы входа/выхода рассчитаны на провода сечением до 95 мм2. Подключение к сети и двигателю выполняется согласно схеме в руководстве; рекомендуется использовать внешние реакторы при длинных кабелях (>50 м) для снижения импульсных помех.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрузки, перегрева, замыкания и потери фазы реализована на уровне аппаратуры. Наличие MODBUS позволяет интегрировать устройство в системы автоматизации с контроллерами PLC, повышая безопасность через удалённый контроль и диагностику.

Преимущества

• Высокая частота выхода (600 Гц) - подходит для оборудования с повышенной скоростью вращения
• Встроенная система каскадного управления - позволяет одновременно управлять несколькими насосами без внешних контроллеров
• Энергоэффективность - оптимизация режимов работы снижает потребление электроэнергии на 20–40%
• MODBUS RTU - простая интеграция в существующие SCADA и HMI-системы
• Широкий модельный ряд ONI A650 - возможность масштабирования до 450 кВт в одной серии

Ограничения применения

• Не предназначен для открытых площадок - IP20 не защищает от пыли и влаги
• Требует принудительного охлаждения помещения: температура окружающей среды не выше +40 C
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Непосредственный тип преобразования требует стабильного напряжения сети - чувствителен к просадкам и перепадам
• Не работает с однофазными двигателями или генераторами

Примеры использования

• Система водоснабжения с несколькими насосами: один преобразователь управляет 3–5 насосами в режиме “резерв+рабочий”
• Вентиляционная установка с изменяемой производительностью - частота меняется в зависимости от давления
• Центрифуга или шпиндель станка с ЧПУ - нужна высокая скорость (до 600 Гц)
• Линия производства с конвейером, где требуется плавный пуск и останов

Практические советы

• Выбирая преобразователь частоты ONI A650-33E160M, проверьте соответствие номинала двигателя - ток 304 А должен быть равен или меньше паспортного значения мотора
• Избегайте прокладки силовых кабелей рядом с сигнальными - используйте экранированные жилы и разделяйте каналы
• Настройте параметры пуска и торможения под конкретную нагрузку - резкий останов может вызвать перенапряжение на шине постоянного тока
• Для долгой службы следите за температурой в щите: при работе на 90% нагрузки желательна вентиляция с теплообменником
• Обязательно сохраните прошивку устройства перед обслуживанием - настройки можно восстановить через USB или MODBUS
